Macchina idraulica per acciaierie per il taglio di metalli per punzonatura, ritaglio, intaglio

Descrizione del prodotto

I nostri lavoratori dell'acciaio porteranno alla vostra azienda una qualità e una produttività ottimali a un prezzo ragionevole. Questa macchina universale, ha permesso di punzonare, ritagliare, intagliare, tagliare e molte altre funzioni in base alla configurazione dell'utensile. Questa macchina è dotata di due stazioni separate che sono in grado di lavorare in modo indipendente. Parti meccaniche lavorate di grande precisione e componenti idraulici ed elettrici principali selezionati garantivano un lungo funzionamento inutilizzabile e un funzionamento stabile in qualsiasi condizione.

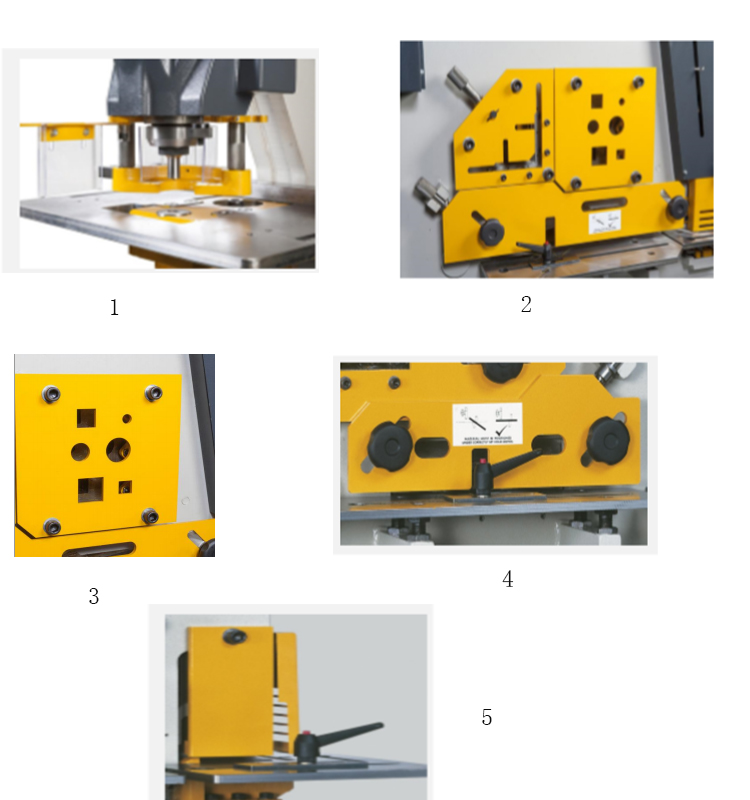

Immagini dettagliate

1. Stazione di perforazione

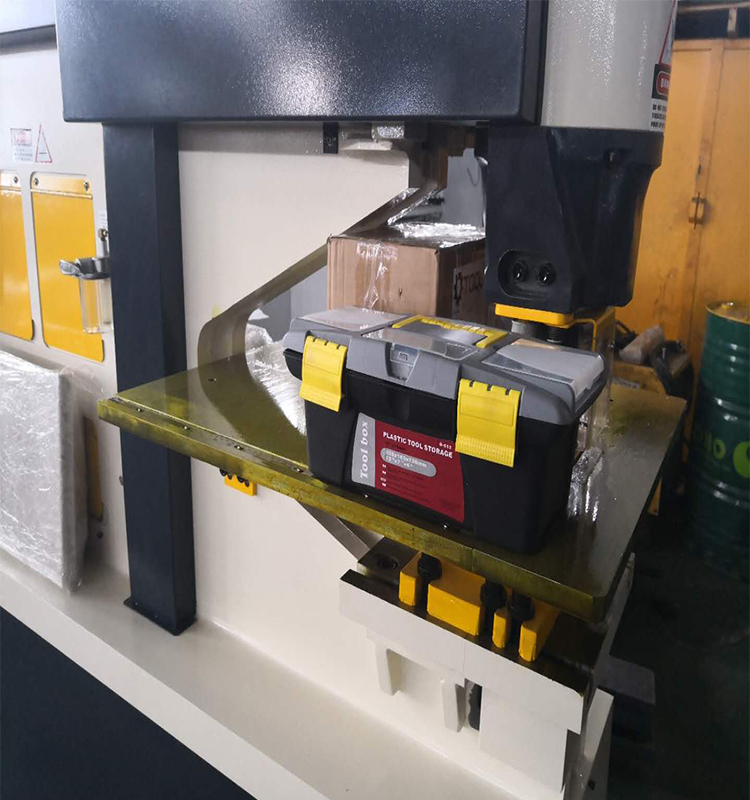

L'ampia area del letto di punzonatura ha un blocco anteriore rimovibile ed è progettata per offrire una gamma molto ampia di applicazioni di punzonatura. Di serie è montato un tavolo di punzonatura con regole e guide per il lavoro di ripetizione.

2. Stazione angolare

Questa stazione fornisce un taglio angolare di grande capacità a 90° e 45°. È possibile ottenere angoli compresi tra 45° e 90° tagliando prima a 90° e quindi rifilando la flangia all'angolo richiesto nella stazione di taglio

3. Stazione di taglio sezioni

Le macchine sono dotate di serie di lame per il taglio di barre tonde e quadre. Con attrezzature extra, le macchine sono in grado di tagliare, in questa apertura, canale, travetto, sezione a T e molti altri profili speciali.

4. Tosatura

L'unità di taglio è dotata di un semplice e robusto supporto che è regolabile a qualsiasi spessore di materiale entro la capacità di taglio della macchina. Il piano di alimentazione della cesoia con guide regolabili è predisposto per consentire un'accurata alimentazione dei materiali. La guida può essere regolata per consentire il taglio obliquo fino a 45° per barre piatte o per rifilare angoli piatti.

5. Stazione di intaglio

La stazione di intaglio è dotata di serie di un tavolo ad intaglio rettangolare con arresti posteriori regolabili, che consentono posizionamenti ripetitivi.

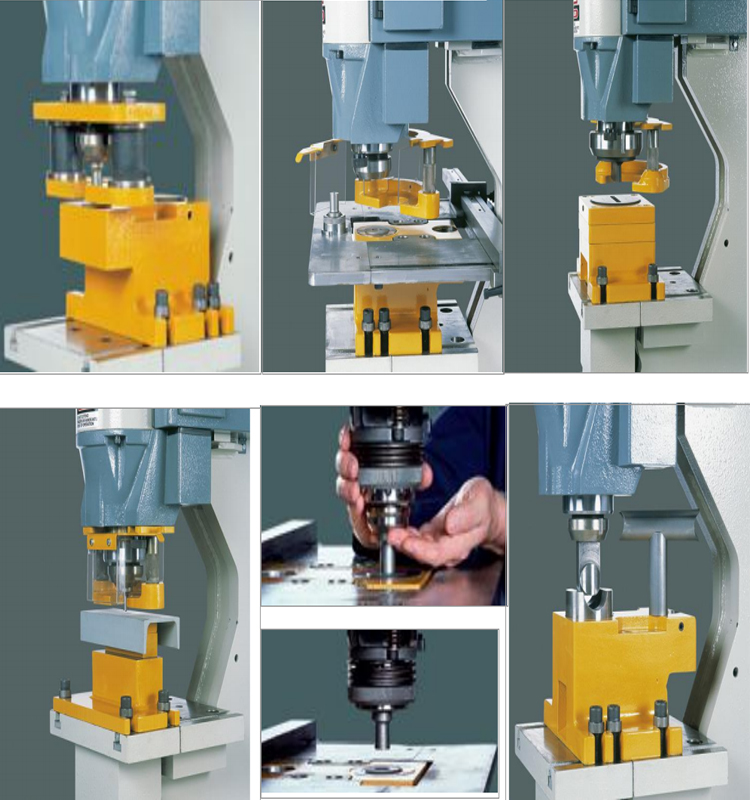

Applicazioni

Applicazioni della stazione di punzonatura (equipaggiamento opzionale) Assieme spellafili a deformazione minima, Gruppo spellafili a deformazione minima per fornire una deformazione minima durante la punzonatura di fori a passo ravvicinato nella barra piatta.

Cambio utensile rapido

Porta punzone a cambio rapido. Basta ruotare il portapunzone di 90° per bloccarlo in posizione. Attacco per fori grandi, Attacco per fori/asole grandi per diametri da 38 fino a 110 mm. Disponibile anche per diametri fino a 160 o 225 mm.

Supporto web per canale/trave

Supporto del nastro appositamente progettato per la punzonatura del nastro del canale o della trave. Supporti per profili speciali disponibili su richiesta.

Cambio utensile "super veloce".

Molla e cuscinetti a sfera bloccano/sbloccano l'utensile in posizione con una rotazione della mano di 90°. Non sono necessarie chiavi o chiavi inglesi.

Gruppo intaglio tubo

Per collegamento a 90 gradi con tubi. Disponibile per diametri esterni fino a 165 mm.

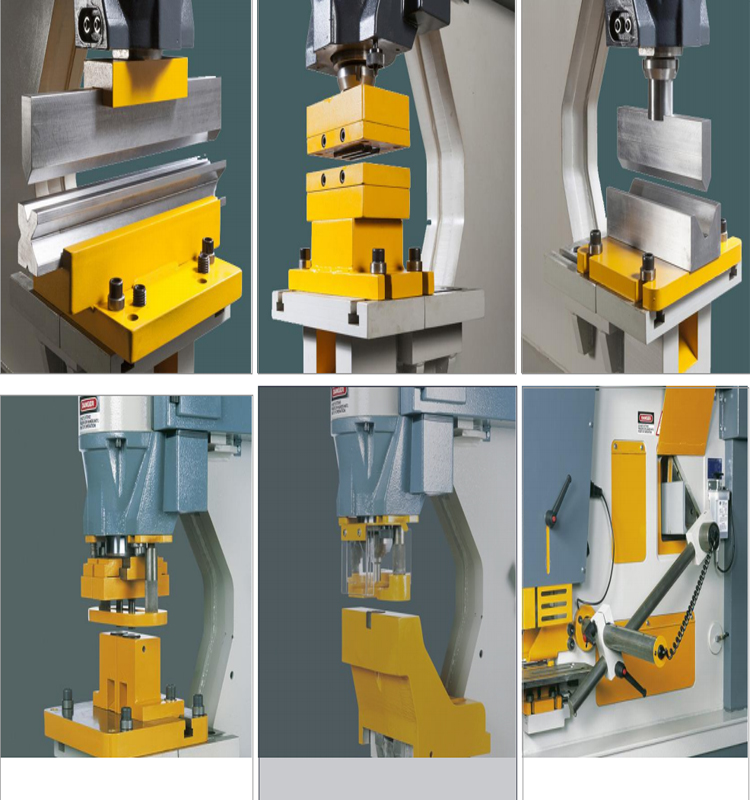

Gruppo di piegatura lamiera

Gruppo di piegatura lamiera con blocco multi-vee (con aperture a V larghe 10, 20, 24 e 40 mm, tutte a 85°).

Unità di punzonatura Louvre

Unità di punzonatura speciale per applicazioni di ventilazione di punzonatura.

Gruppo piegabarra

Per piegare materiale fino a max. Spessore 22 mm. Con monoblocco a V, 76 mm con V a 85°

Unità a doppio foro

Unità a passo variabile a due fori. Perfora 2 fori fino a 29 mm dia.

Copricollo a collo di cigno

Per la punzonatura di nastri e flange fino a 32 mm dia. in 300 mm max. canale e 'I'beam.

Tocca e taglia l'arresto a righe

Il fermo a righello Touch & Cut (opzionale) (un metro) può essere utilizzato per la stazione di taglio angolare, taglio di sezioni e cesoia. Disponibili lunghezze da 2 o 3 metri.

Caratteristiche tecniche

Modello	MOLTO 70	MOLTO 95	MOLTO 125
CAPIENZA STIMATA	70T	95T	125T
PUGNATURA
Capacità massima	26*20	27*25	35*25
Diametro * Spessore	57*9	57*12	67*16
Viaggiare	55	80	80
Profondità standard della gola	305	355	355
Gola profonda (opzionale)	625	625	625
Pugno massimo standard	57	57	57
Pugno massimo opzionale	160	160	225
Dimensione massima del raggio	305	305	305
TAGLIO
Spessore piastra	300*20	380*20	380*25
Larghezza massima del foglio	375*15	480*15	600*15
Taglio ad angolo di 45', massimo 45'	100*15	120*15	120*15
Taglio 90'	130*13	150*15	150*18
45' Taglia	70*10	80*10	80*10
TAGLIO DI SEZIONE
Barra tonda/quadrata in acciaio	45	50	55
Canale / Raggio ad H*	130*65	160*90	200*100
Trave a T*	90*12	100*12	120*12
TACCO
Spessore piastra	12	13	13
Larghezza: rettangolo	45	52	60
Profondo-rettangolare	90	100	100
A forma di V profonda	60	70	80
Rifinitura	100*10	100*13	100*13
TACCO ANGOLARE*
Intaglio capacità massima	250*6	250*6	250*6
TACCO DEL TUBO*
Diametro massimo del tubo	83	108	108
PIEGATURA*
Piegatura in acciaio piatto	250*13	250*20	250*22
Piegatura lastra	500*3	500*3	700*3
PUNZONATURA ALLA STAZIONE DI NOTCH
Gola profonda	125	125	125
Capacità massima	38*8	38*10	38*12
DATI TECNICI
Potenza motore KW	7.5	7.5	7.5
Peso netto macchina Kg	1620/1990	2430/2880	3100/3620
Dimensioni macchina (L*P*H)cm	164*71*180	190*79*191	200*80*203

Particolari

• Numero modello: Multi 70
• CNC o no: CNC
• Condizione: Nuovo
• Forza nominale (kN): 700 kN
• Fonte di alimentazione: idraulica
• Voltaggio: 380V/220V Opzionale
• Dimensioni (L*W*H): 1640*710*1800
• Potenza motore (kW): 7,5
• Peso (T): 1.62199
• Punti chiave di vendita: multifunzionale
• Garanzia: 1 anno
• Posizione dello showroom: Nessuno
• Settori applicabili: negozi di materiali da costruzione, fattorie, tipografie, lavori di costruzione, energia e miniere, negozi di alimentari e bevande, società di pubblicità
• Tipo di macchina: Ironworker idraulico
• Servizio post-vendita fornito: supporto online, supporto tecnico video, servizio di manutenzione e riparazione sul campo
• Servizio post-garanzia: supporto tecnico video, supporto online, servizio di manutenzione e riparazione sul campo
• Posizione del servizio locale: nessuno
• Corsa della slitta (mm): 55/80
• Certificazione: CE
• Capacità di pressione: 70T
• Funzione: perforazione, taglio dell'acciaio in sezione, scanalatura, intaglio angolare, piegatura
• Punzonatura a Notch Station Gola profonda: 125
• Capacità massima: 70 t
• Diametro*Spessore: 57*9
• Viaggio: 55
• Pugno massimo standard: 57
• Pugno massimo opzionale: 160
• Dimensione massima del raggio: 305
• Colore: giallo/opzionale
