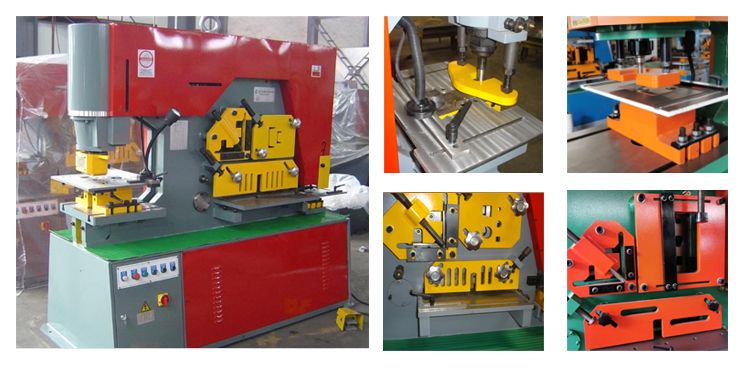

Macchina di perforazione e cesoia combinata della perforatrice idraulica di Q35y siderurgica

L'azionamento idraulico, è attualmente la macchina per la co-punzonatura degli ultimi prodotti, lamiere, acciaio quadrato, acciaio tondo, acciaio ad angolo, acciaio per canali, trave a L per il taglio, la punzonatura e il dispositivo di alimentazione con blocco di taglio.

Caratteristiche

1. Punzonatrice idraulica a doppio cilindro e cesoia

2. Grande tavolo di punzonatura con supporto multiuso

3. Stazione di intaglio posteriore, inching a bassa potenza e corsa regolabile alla stazione di punzonatura

4. Punzonatura È disponibile una gamma completa di punzoni e matrici universali.

5. Cesoia Le cesoie per barre rotonde e quadrate hanno più fori per una varietà di dimensioni.

6. Intaglio Il design unico consente il taglio di angoli e barre piatte. Protezione di sicurezza con interblocco elettrico e tre battute di misura per un posizionamento preciso.

Applicazione

La punzonatrice idraulica combinata multifunzionale e la cesoia è adatta per impianti di lavorazione di barre d'acciaio, tunnel, ponti e altri progetti di autostrade e progetti ferroviari ad alta velocità. È adatto per la lavorazione di lamiere d'acciaio, ferri angolari, acciai per canali, travi a I, acciai tondi e acciai quadrati. Questa macchina ha molteplici funzioni, alta efficienza, risparmio di manodopera e investimento in attrezzature. È uno strumento indispensabile per la lavorazione dell'acciaio.

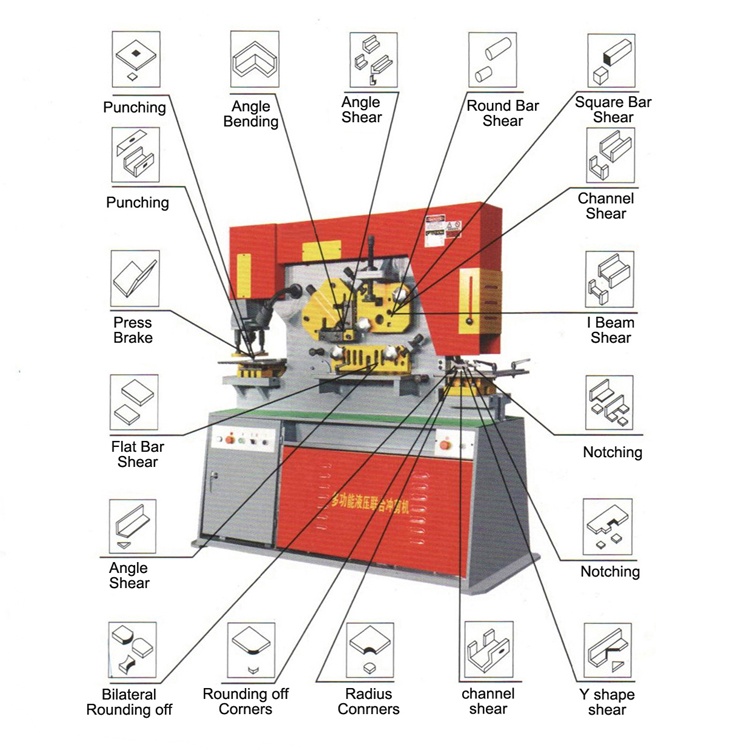

Funzioni principali

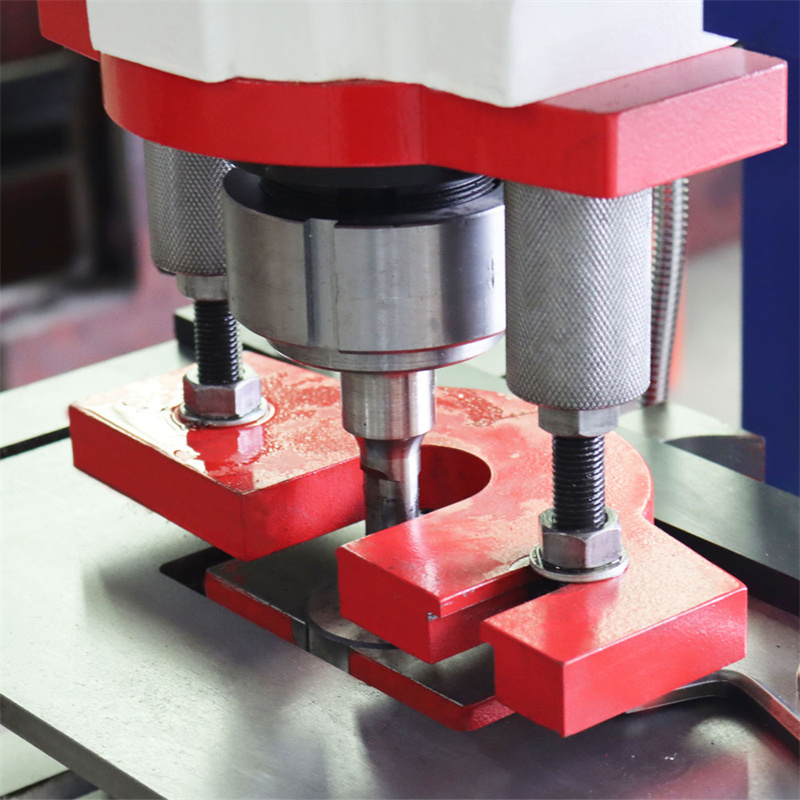

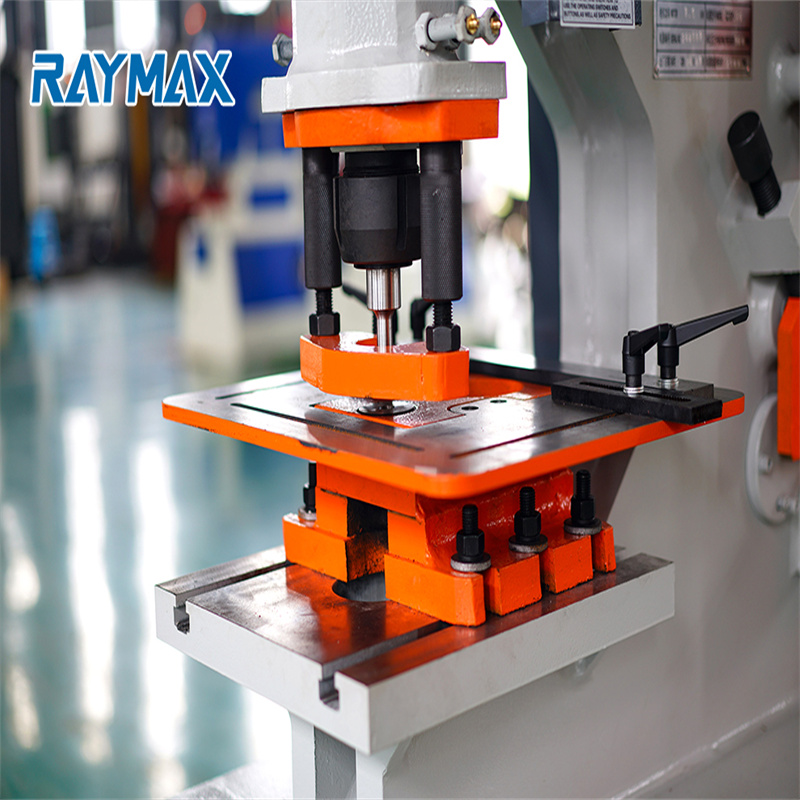

Punzonatura:

È disponibile una gamma completa di punzoni e matrici universali. Lo stile unico consente la punzonatura del ferro ad angolo ampio e la punzonatura del canale di grandi dimensioni. Ampia finestra di visualizzazione sul design oscillante dell'estrattore per facilità d'uso. Grande tavolo di misurazione in due pezzi con righelli e arresto come raccordi standard. Rapido cambiare il dado di accoppiamento e il manicotto per una rapida sostituzione del cambio.

Tosatura:

La cesoia a barra tonda e quadrata ha più fori per una varietà di dimensioni. Dispositivo di fissaggio regolabile per taglio barra tonda/quadrata, canale/trave. Grande protezione robusta per la massima sicurezza. La cesoia angolare ha la capacità di tagliare l'angolo a 45° sia nella parte superiore che in quella inferiore. Questo dà all'operatore la possibilità di realizzare un angolo della cornice per saldature perfette. Lama a forma di diamante per tagli di qualità che riducono al minimo la perdita di materiale e la deformità. Dispositivo di fissaggio facilmente regolabile per un taglio preciso della lastra. Ampio braccio di squadratura da 15 "con scala intarsiata. Lama speciale anti-distorta per un taglio di qualità. La lama inferiore ha quattro bordi utilizzabili. La vite consente di regolare lo spazio senza bisogno di spessori.

Intaglio:

Il design unico consente il taglio di angoli e barre piatte. Protezione di sicurezza con interblocco elettrico e tre arresti di misurazione per un posizionamento preciso. La sezione di intaglio di questo fabbro idraulico è perfetta per intagliare lamiere, ferri angolari e molto altro. La stazione di intaglio dispone anche di un tavolo sovradimensionato con ferma materiale. Questa sezione della macchina può anche essere equipaggiata con l'intaglio a V opzionale.

Piegatura:

Piegare anche la piastra al di sotto di 500 mm. Tutti i componenti della Macchina sono della massima qualità nella loro sicurezza, funzionalità. Cesoia e punzonatrice per siderurgia Q35Y Approvata CE Siderurgica idraulica Q35Y

Parametri del prodotto

SPECIFICHE PER operaio idraulico del ferro
Modello	Pressione di punzonatura (T)	Spessore massimo di taglio dell'acciaio	Una dimensione del viaggio (T * W) (mm)	Profondità della gola (millimetro)	potenza massima del motore (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Usiamo il famoso marchio per le configurazioni di punzonatrici e cesoie combinate per i lavoratori del ferro idraulico, l'effetto di taglio uniforme, la buona qualità e le alte prestazioni.

No.	Elemento	Quantità	Marca
1	Il motore	1 set	Siemens Cina
2	Valvola	1 set	Yuken Giappone
3	Pompa	1 set	Ato Italia
4	Parti elettriche principali	1 set	Siemens Cina
5	Sistema idraulico	1 set	Rexroth Germania
6	Paraolio	1 set	NOK Giappone
7	Morsettiera di cablaggio	1 set	Weidmuller Germania
8	Relè temporizzato	1 set	Omron Giappone

FAQ

1. La tua azienda accetta un'offerta personalizzata, abbiamo esigenze speciali.

RAYMAX è un'azienda che si concentra sulla ricerca e produzione di macchine cnc modulari. Abbiamo un'esperienza molto ricca e una forte capacità di ricerca e sviluppo di macchine utensili. Siamo molto disponibili a offrirti attrezzature personalizzate altamente efficienti purché tu abbia una certa quantità di esigenze.

2. Quale certificato ottiene la macchina nella tua azienda?

Abbiamo superato l'approvazione del sistema di qualità ISO9001 e la certificazione CE.

3. Avete un listino prezzi per la configurazione opzionale?

Abbiamo varie configurazioni e tante specifiche diverse, quindi non possiamo offrirti il listino prezzi. Si prega di contattare il nostro tecnico delle vendite se si è interessati a determinate configurazioni specifiche.

4. La tua azienda accetta il prezzo CIF?

Il prezzo CIF include il costo di spedizione della macchina cnc che deve essere quotata in base al diverso porto di destinazione e varia nei diversi mesi. Vi preghiamo di contattarci quando ne avete bisogno. Il prezzo CIF include anche il premio marittimo che è del 2‰ di 1,1*importo totale.

5. Se il tuo ingegnere viene nel nostro paese per riparare la macchina e fare un po' di formazione, quanto costerà?

Il costo contiene principalmente il costo dei biglietti aerei di andata e ritorno, vitto e alloggio, nonché la tassa di visto. Il costo del personale è
100 USD/giorno/persona, normalmente è un lavoro per due persone. Ma dipenderà da una grande attrezzatura o dall'installazione e dal debug dell'intera linea.

6. Qual è la garanzia?

La garanzia è di 12 mesi che decorrono dal giorno in cui la macchina è arrivata al porto dell'importatore.

7. Quali sono i tuoi metodi di trasporto?

Per la maggior parte dei paesi, trasporteremo la nostra macchina via mare, mentre per i paesi interni possiamo utilizzare il trasporto ferroviario o autostradale. Le macchine cnc esportate sono tutte imballate in una cassa di legno che può essere fissata in un quartier generale di 40.

8. Se la macchina è fuori garanzia, come addebitare il costo degli accessori?

Per la macchina fuori garanzia che necessita di parti di ricambio, addebiteremo in base alla quotazione delle parti. In caso di domande, inviaci un'e-mail per una consulenza.

9. Cosa farei per il guasto della macchina?

Se la macchina non funziona correttamente e gli utenti non sono in grado di risolverli, inviaci un'e-mail per la consultazione. Il nostro servizio di assistenza risponderà entro 24 ore.

10. Come definire la garanzia della macchina? Quando hai iniziato a cronometrare?

Identifichiamo la garanzia in base al numero di fabbrica. Tempi di garanzia conteggiati a partire dalla messa in servizio e accettazione dell'apparecchiatura. In caso di domande, inviaci un'e-mail per una consulenza.

11. Quanto dura il periodo di garanzia della macchina utensile?

Ci impegniamo per le macchine dei clienti sono una garanzia di un anno. Per l'acquisto dell'utente, registrato come membro a questo sito, con il numero di fabbrica della macchina, puoi usufruire di un'estensione della garanzia di 3 mesi. Per i dettagli, fare riferimento al servizio di abbonamento.

12. RAYMAX dispone del manuale di manutenzione e del manuale d'uso?

Ogni macchina cnc in uscita dalla fabbrica sarà corredata dalle relative serie o modelli le istruzioni in inglese compreso il manuale di manutenzione e il manuale operativo. La documentazione allegata può includere anche istruzioni per il controller cnc, istruzioni per le parti acquistate (come tavola rotante, radiatore dell'olio)

Particolari

• CNC o no: normale
• Condizione: Nuovo
• Forza nominale (kN): 650
• Fonte di alimentazione: idraulica
• Anno: 2021
• Voltaggio: 380V/220V Opzionale
• Dimensioni (L*W*H): 1860x800x1900mm
• Potenza motore (kW): 4
• Peso (T): 3
• Punti chiave di vendita: prezzo competitivo
• Garanzia: 1 anno
• Sede dello showroom: Romania, Egitto, Kenya, Marocco, Russia, Thailandia, Regno Unito, Sri Lanka
• Settori applicabili: aziende agricole, impianti di produzione, lavori di costruzione, società pubblicitarie, officine di riparazione di macchinari, negozi di materiali da costruzione
• Servizio post-vendita fornito: Ingegneri disponibili per la manutenzione dei macchinari all'estero
• Nome: punzonatura idraulica della macchina e delle cesoie dei lavoratori del ferro Q35Y-16
• Potenza: azionamento idraulico
• Utilizzo: piegatura di taglio di punzonatura di lamiera
• Tipo: co punzonatura
• Materiale di lavorazione: Acciaio
• Utilizzo: trave a I quadrata in acciaio
• Usando PER: Acciaio tondo in acciaio con canale d'acciaio
• Utilizzo di IN: Punzonatura
• Utilizzo su: dispositivo di fustellatura e alimentazione
