Punzonatrice idraulica per lamiera d'acciaio

Macchina idraulica per falegnameria

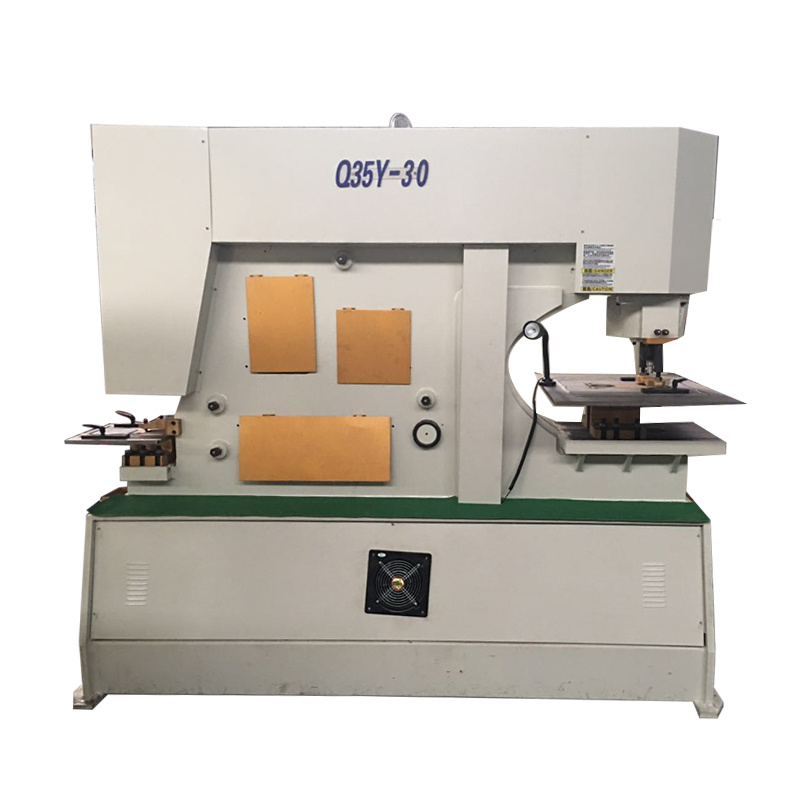

Il fabbro idraulico della serie Q35Y adotta il sistema di azionamento idraulico. Ironworker può tagliare tutti i tipi di fori. Sulle macchine possono essere tagliate, punzonate e intagliate varie lamiere metalliche, barra quadra, acciaio angolare, ferro tondo, barre piatte, barre profilate, acciaio per profilati e acciaio per travetti.

Elenco accessori

* Una serie di fustelle di perforazione
* Un set di lame in acciaio ad angolo
* Un set di lama del canale
* Un set di lame del piatto di taglio
* Un set di lame da intaglio

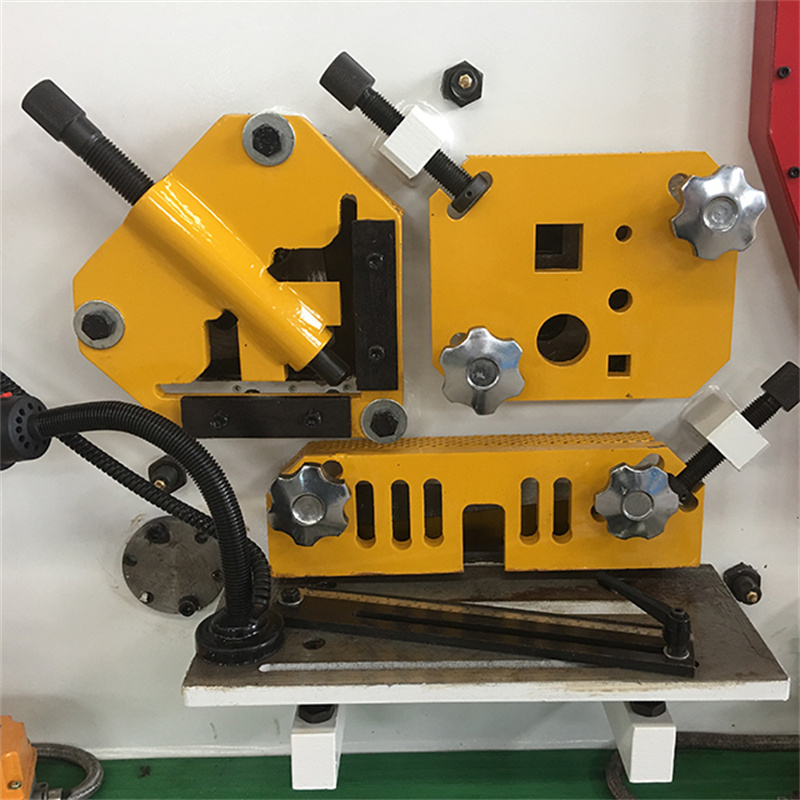

Stazione di tosatura

un. Cesoia per barre tonde e quadrate: ci sono più fori per una varietà di dimensioni. Il dispositivo di fissaggio regolabile è conveniente per il taglio di varie dimensioni di barre tonde e quadrate, canali, travetti, ecc.
b. Cesoia per barre piatte: grande braccio di squaratura da 15" con scala intarsiata come attrezzatura standard. Lama speciale anti-disordinata per un taglio di qualità. La lama inferiore ha quattro bordi di utilizzo. C'è una vite che consente di regolare lo spazio senza bisogno di spessori.
c. Taglio del ferro angolare: il taglio del ferro angolare ha la capacità di tagliare il ferro angolare a 45 gradi e 90 gradi con una lama a forma di diamante. es. Questo dà all'operatore la possibilità di creare un angolo della cornice per saldature perfette.d. Lama a forma di diamante per tagli di qualità con minimo spreco di materiale. Dispositivo di fissaggio facilmente regolabile per un taglio preciso delle lastre.

Stazione di punzonatura

un. Ampia finestra di visualizzazione sull'estrattore.
b. Design oscillante per un facile utilizzo.
c. Lo stile unico disponibile consente la punzonatura del ferro ad angolo ampio e la punzonatura del canale di grandi dimensioni.
d. Dado di accoppiamento a cambio rapido e manicotto per un rapido cambio di sostituzione
e. Grande tavolo di misura in due pezzi con righelli e fermo di serie.

Stazione di intaglio

un. Design unico per un taglio insuperabile di angoli e barre piatte.
b. Protezione di sicurezza con interblocco elettrico e tre battute di misura per un posizionamento preciso.
c. con dispositivo ventilato per una buona visibilità.
d. La stazione di intaglio dispone anche di un tavolo sovradimensionato con ferma materiale.

Specifiche della macchina

Modello			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Capacità di elaborazione (KN)			750	1100	1400	1700	2000
Resistenza alla trazione del materiale (Mpa)			≤450	≤450	≤450	≤450	≤450
Taglio piatto	Massimo Capacità di taglio (spessore* larghezza (mm)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
Tosatura di barre	Barra quadrata (millimetro)		50	50	55	60	65
	Barra tonda (millimetro)		50	60	65	70	75
	Canale a C (mm)		160×5	200×9	280×11	300×11	320×12
	Trave a I (mm)		160×6	200×9	280×10	300×10	320×10
Taglio angolare	Taglio a 90° (mm)		140×12	160×14	180×16	180×8	200×20
	Taglio a 45° (mm)		50x5	60x6	60x6	80x8	80x10
Punzonatura	Massimo Capacità di punzonatura (diametro* spessore) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Motore (KW)			5.5	7.5	11	15	18.5
Dimensione (millimetro)		Lunghezza	1860	2355	2680	2800	3200
		Larghezza	790	960	1040	1260	1440
		Altezza	1900	2100	2300	2400	2450
Il peso			2200	4800	6300	7300	980

Particolari

• CNC o no: normale
• Condizione: Nuovo
• Forza nominale (kN): 600
• Fonte di alimentazione: idraulica
• Anno: 2021
• Voltaggio: 220
• Dimensioni (L*W*H): 1650x600x1700
• Potenza motore (kW): 7,5
• Peso (T): 1,6
• Punti chiave di vendita: alta produttività
• Garanzia: 2 anni
• Posizione dello showroom: Nessuno
• Settori applicabili: impianti di produzione, lavori di costruzione, officine di riparazione di macchinari, negozi di materiali da costruzione
• dimensioni: 3600x900x1500mm
• Nome: piegatrice della pressa piegatrice della lamiera sottile
• Certificazione: ce
• Servizio post-vendita fornito: pezzi di ricambio gratuiti
• Servizio post-garanzia: supporto in linea
