65 tonnellate 45 tonnellate Q35y-40 Q35-16 macchina idraulica del fabbro di CNC del singolo cilindro

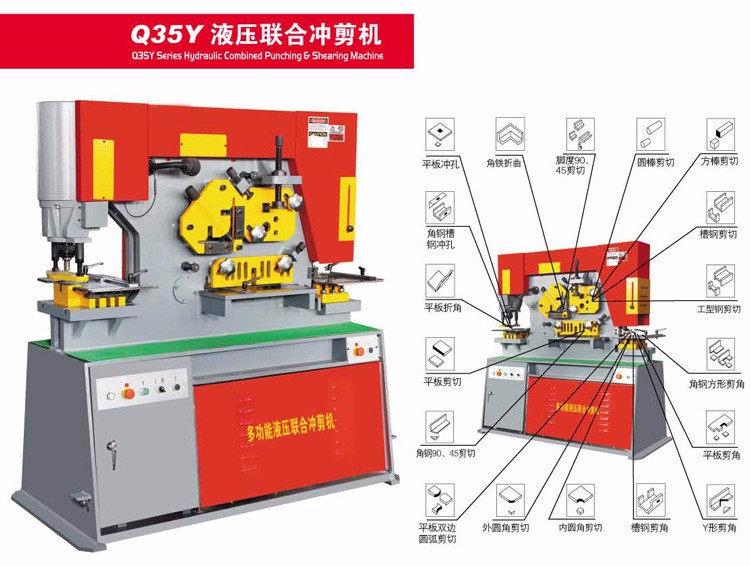

Punzonatrice e cesoia combinata di tipo industriale Q35Y idraulica per siderurgia con molteplici funzioni, tra cui: punzonatura a foro tondo, foro quadrato, foratura oblunga; lamiera d'acciaio, barra piatta, acciaio ad angolo, canale a C, punzonatura a trave ad H; piegatura lamiera; tranciatura, intaglio e piegatura dell'acciaio ad angolo; tranciatura/taglio di barre piatte, tonde, quadrate, canali a C, travi a I, barre a T; curvatura angolare e intaglio di tubi.

Caratteristiche a colpo d'occhio

Punzonatrice combinata idraulica Ironworker

La macchina adotta il driver idraulico, è gli ultimi prodotti nel nostro paese. Può tranciare e tagliare punzonare un foro e tagliare stampi per acciaio quadrato, canale per nastri d'acciaio, acciaio sagomato "工" e acciaio angolare ed equipaggiare con l'imperatrice anticipata.

specifiche del prodotto

Tipo	Unità	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
Pressione di punzonatura	T	55	75	115	140	200	250
Spessore massimo di taglio	mm	16	20	25	30	40	50
Forza del piatto	N/mm2	W450	W450	W450	W450	W450	W450
Angelo tagliente	°	7°	8°	8°	8°	8°	8°
Corsa a pantofola	mm	80	80	80	80	100	100
Tempi di viaggio	volte/min	8	8	8	8	8	8
Profondità della gola	mm	300	355	400	600	700	800
Spessore di punzonatura	mm	16	20	25	26	35	35
Max. diametro di punzonatura	mm	25	30	35	38	40	45
Potenza motore principale	Kw	4	5.5	7.5	11	15	18.5
Dimensioni (LxPxA)	mm	1640x730x1770	1860x800x1900	2350x960x2090	2680x1040x2300	2800x1100x2500	3000x1150x2600
Macchina per pesi	kg	1600	2000	4800	6800	8600	12000

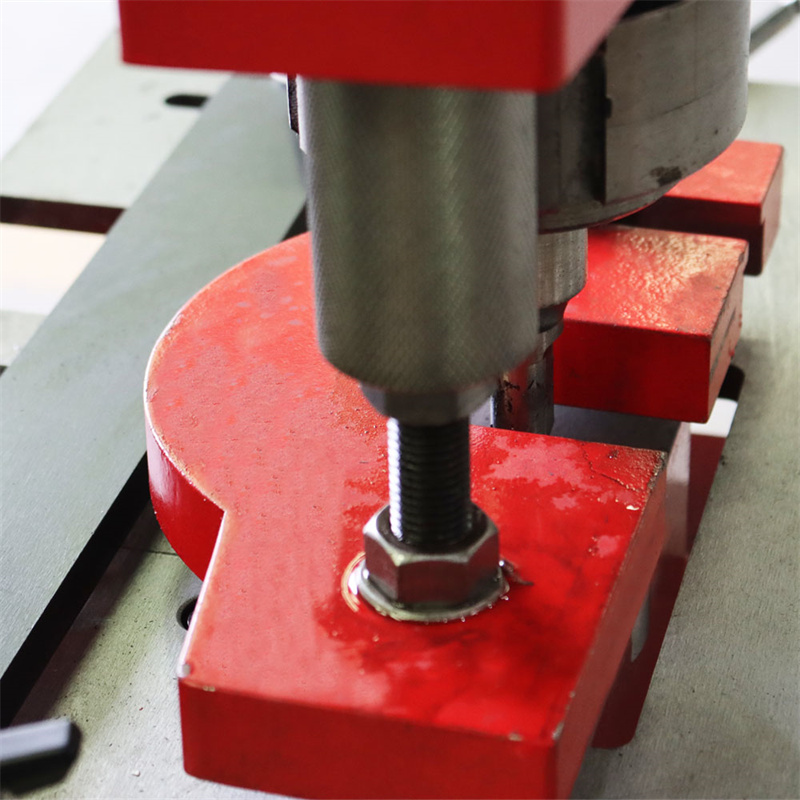

Punzonatura In Macchina Ironworker

La macchina perfora in modo molto efficiente da diametri da 30 mm (spessore 8 mm) a diametri da 57 mm (spessore 22 mm). I punzoni e le matrici sono facilmente sostituibili. Forniamo punzoni speciali con breve preavviso.

Cesoia per barre tonde quadrate in acciaio

Con questa parte della macchina è possibile tagliare molto velocemente quadri da 25 mm a 55 mm e tondi da 30 mm di diametro a 65 mm di diametro. Modificando le lame è possibile anche UI o sezioni a T. Forniamo lame speciali.

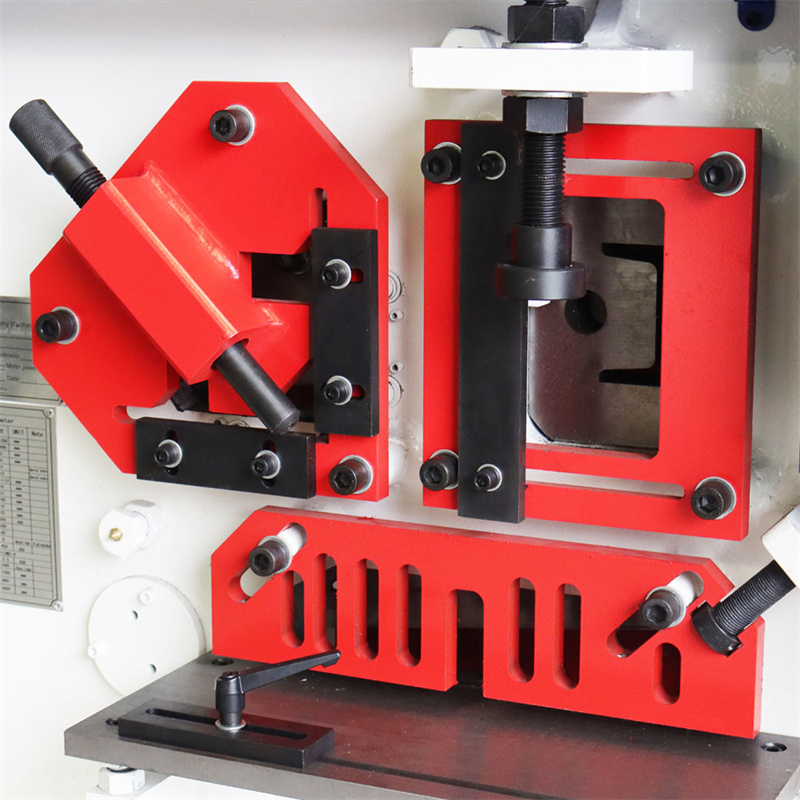

Angolo di taglio in Ironworker

Qui con l'aiuto di lame speciali è possibile tagliare in modo efficiente diversi tipi di sezioni angolari da 90° a 45°.

Intaglio

La macchina viene fornita con uno strumento di intaglio rettangolare che puoi utilizzare per i tuoi lavori di intaglio. Forniamo speciali strumenti di intaglio per i tuoi lavori di intaglio.

Uno strumento multiforme

Queste macchine universali sono fornite con utensili standard, comprese le tavole di supporto per la misurazione X,Y nelle stazioni di punzonatura, cesoiatura e intaglio. Ci sono fermi facilmente regolabili in tutte e cinque le stazioni di lavoro. Ogni postazione di lavoro è inoltre dotata di fermi appositamente progettati per garantire la sicurezza fornendo al contempo un allineamento di precisione e facilità d'uso.

Particolari

• CNC o no: CNC
• Condizione: Nuovo
• Forza nominale (kN): 650
• Fonte di alimentazione: idraulica
• Luogo di origine: Anhui, Cina
• Voltaggio: 220 V e 380 V
• Dimensioni (L*W*H): 1640*730*1770
• Potenza motore (kW): 4kw
• Peso (T): 1660
• Punti chiave di vendita: alta precisione
• Garanzia: 5 anni
• Posizione dello showroom: Germania, Indonesia, India, Sud Africa
• Settori applicabili: Officine di materiali da costruzione, Officine di riparazione di macchinari, Lavori di costruzione
• Tipo di macchina: Ironworker idraulico
• Rapporto di prova del macchinario: fornito
• Video ispezione in uscita: Fornito
• Garanzia dei componenti principali: 2 anni
• Componenti principali: pompa
• Colore: personalizzabile
• Materiale: Q235
• Telaio: guida del telaio
• Precisione: 0,01 mm
• Controllo: Idraulico
