15t 40t 80t 100t pressa idraulica piegatrice cnc

Pressa piegatrice/piegatrice

pressa piegatrice idraulica cnc piegatrice con registro di precisione, servomotore, protezione di sicurezza, morsetto rapido, vite a ricircolo di sfere e guida lineare. Tutto da Germania, USA, Olanda, Italia Parti di marca. Lo spessore e la lunghezza della piega possono essere realizzati su misura.

Grafica tagliabile

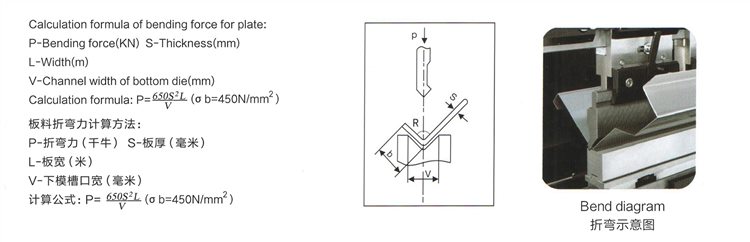

Grafico delle forze per la pressa piegatrice

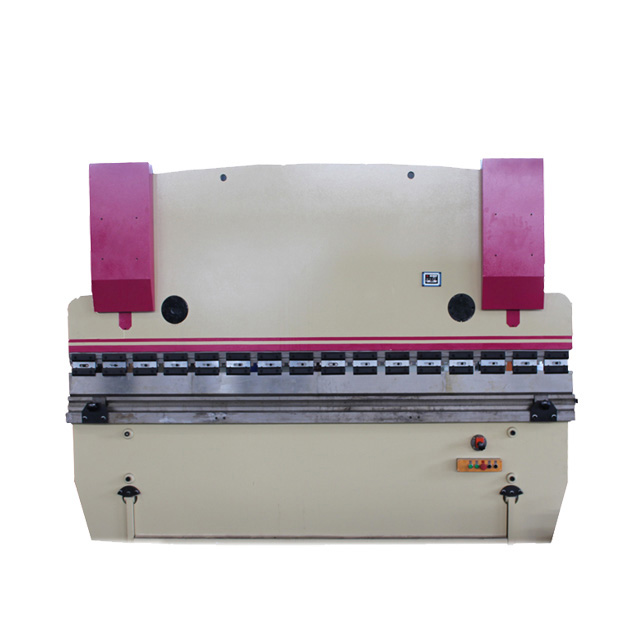

Pressa piegatrice WC67Y/K

●Controllo servomotore

●Memorizza fino a 100 programmi

●Fino a 25 pieghe per programma

●Libreria degli strumenti e programma degli strumenti

●Programma angolo di piegatura automatico

●Più alta velocità di ram e backgahge

●Maggiore precisione di flessione e posizionamento

WC 67Y/K Caratteristiche

L'intera struttura della macchina saldata raggiunge un'elevata rigidità; la macchina è progettata dal software ANSYS in grado di garantire l'affidabilità e la precisione della pressa piegatrice.

I motori per registro posteriore sono controllati da inverter, che può ottenere un'elevata precisione di posizionamento del registro posteriore e del pistone modificando la frequenza e la tensione del motore.

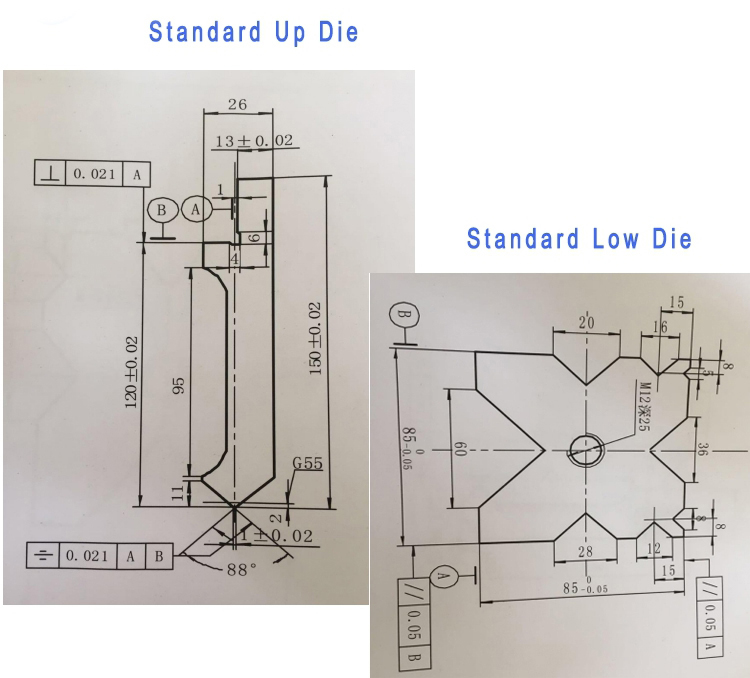

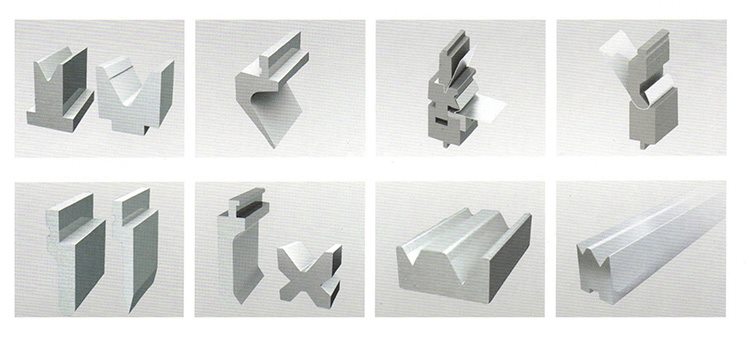

Diversi punzoni e matrici sono opzionali in base alle esigenze del cliente, come matrice Multi-V, matrice a raggio, matrice a collo d'oca, ecc. Sarà incluso gratuitamente un set completo di punzoni e matrici standard.

L'asse X (Backgahge) e l'asse Y (corsa del pistone o corsa del cilindro) possono essere programmati dal controller di sistema E21, che può memorizzare fino a 40 gruppi di programmi. La protezione di sicurezza in metallo laterale e posteriore soddisfa gli standard di sicurezza europei.

Il sovraccarico idraulico può essere protetto dalla valvola di troppopieno, la pressione del sistema può essere regolata facilmente dal pressostato.

L'interruttore a pedale con pulsante di emergenza può arrestare immediatamente la macchina in caso di incidente.

Tipo	Pressione nominale	Lunghezza piano di lavoro	Spaziatura delle colonne	Profondità della gola	Corsa diapositiva	Massimo aperto	Potenza del motore	Dimensioni
Tipo	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y-63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

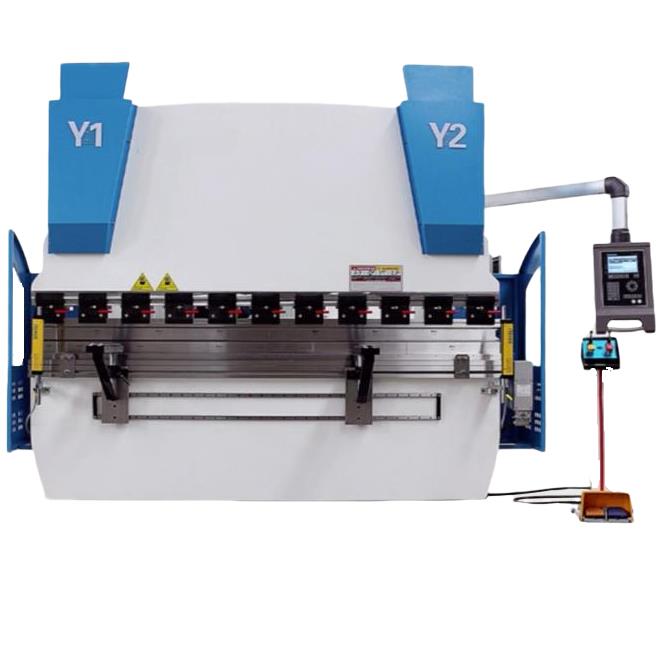

Macchina piegatubi CNC per servopressa elettroidraulica serie WE67K

La piegatrice CNC servoassistita elettroidraulica serie WE67K adotta la saldatura integrale e la struttura di elaborazione integrale.

I componenti principali del corpo vengono analizzati con il software di analisi agli elementi finiti ANSYS, che garantisce l'affidabilità e
precisione complessiva della macchina utensile.

Il cilindro principale dell'olio su entrambi i lati interrompe la modalità di controllo della corsa della tradizionale piegatura meccanica del tipo a deflettore
macchina e adotta la modalità di controllo ad anello chiuso costituita dalla servovalvola elettroidraulica importata dalla Germania e dal righello del reticolo importato dalla Germania.

Caratteristiche WE67YK

● Configurazione avanzata, pressa piegatrice idraulica CNC ad alta precisione e alta efficienza

●Struttura di saldatura olistica

● servosistema elettroidraulico, il circuito chiuso controlla la sincronizzazione del cursore

●Meccanismo a doppia corona

●Configurazione standard con 3 assi:
Y1 (verso l'alto verso il basso del cilindro sinistro)
Y2 (verso l'alto verso il basso del cilindro destro)
X(avanti-indietro di rovescio)
V (coronamento idraulico)

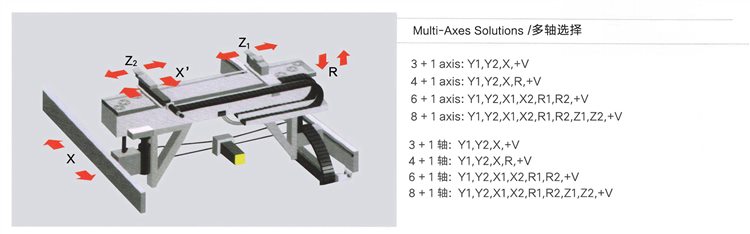

● Sistema di registro posteriore opzionale:
Registro posteriore a 4 assi (X.R,Z1.Z2)
Registro posteriore a 5 assi (XR Z1. Z2, X')
Registro posteriore a 6 assi (X1. X2. R1. R2, Z1. Z2)

Tipo	Pressione nominale	Lunghezza piano di lavoro	Spaziatura delle colonne	Profondità della gola	Corsa diapositiva	Massimo aperto	Potenza del motore	Dimensioni
Tipo	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

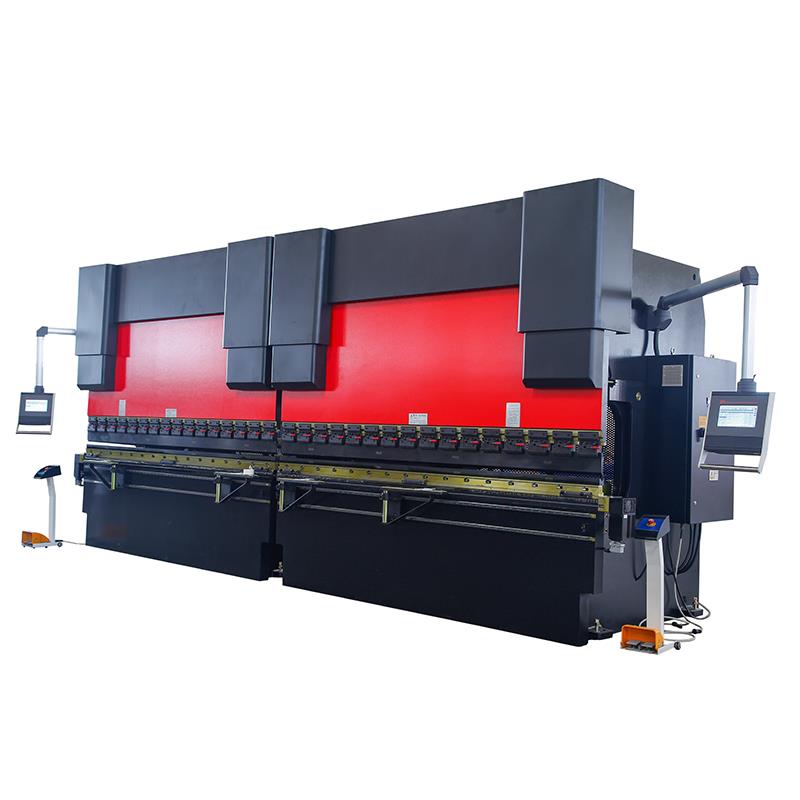

Doppia pressa piegatrice

Sono stati selezionati due mainframe (WC67Y/WE67K) per configurare l'attrezzatura sincrona con collegamento a doppia macchina.

La piegatrice combinata a doppia macchina può lavorare pezzi super lunghi, particolarmente adatti per la costruzione di città, pali della luce autostradale, pali elettrici e così via.

Le due tipologie di macchine utensili possono essere utilizzate anche separatamente per migliorare l'efficienza produttiva e sono dotate di deflettore
meccanismo di compensazione.

Il meccanismo sincrono adotta il servo liquido meccanico e il blocco meccanico. ●Questa macchina è stata combinata da due serie di pressa piegatrice da 400 tonnellate.

Il controllo in tandem raggiunge il funzionamento sincrono. La singola macchina è stata combinata dal tavolo di lavoro, dal pannello a parete destro e sinistro.

A causa del trasporto, adottiamo una struttura assemblata. La cremagliera ha una forte rigidità, due cilindri sono stati installati sul pannello della parete destra e sinistra, l'impianto idraulico era sotto l'azione dell'impianto elettrico, il pistone di azionamento si abbassava. Sul pistone ci sono stampi superiori, quando gli stampi superiori e gli stampi inferiori si toccano, il sistema aumenterà la pressione e formerà i pezzi.

Con diversi stampi e sotto diversi tipi di piegatura, può ottenere diverse forme di pezzi. La qualità è stabile e
affidabile.

Tipo	Pressione nominale	Lunghezza piano di lavoro	Spaziatura delle colonne	Profondità della gola	Corsa diapositiva	Massimo aperto
Tipo	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. La tua azienda accetta un'offerta personalizzata, abbiamo esigenze speciali.

RAYMAX è un'azienda che si concentra sulla ricerca e produzione di macchine cnc modulari. Abbiamo un'esperienza molto ricca e una forte capacità di ricerca e sviluppo di macchine utensili. Siamo molto disponibili a offrirti attrezzature personalizzate altamente efficienti purché tu abbia una certa quantità di esigenze.

2. Quale certificato ottiene la macchina nella tua azienda?

Abbiamo superato l'approvazione del sistema di qualità ISO9001 e la certificazione CE.

3. Avete un listino prezzi per la configurazione opzionale?

Abbiamo varie configurazioni e tante specifiche diverse, quindi non possiamo offrirti il listino prezzi. Si prega di contattare il nostro tecnico delle vendite se si è interessati a determinate configurazioni specifiche.

4. La tua azienda accetta il prezzo CIF?

Il prezzo CIF include il costo di spedizione della macchina cnc che deve essere quotata in base al diverso porto di destinazione e varia nei diversi mesi. Vi preghiamo di contattarci quando ne avete bisogno. Il prezzo CIF include anche il premio marittimo che è del 2‰ di 1,1*importo totale.

5. Se il tuo ingegnere viene nel nostro paese per riparare la macchina e fare un po' di formazione, quanto costerà?

Il costo contiene principalmente il costo dei biglietti aerei di andata e ritorno, vitto e alloggio, nonché la tassa di visto. Il costo del personale è
100 USD/giorno/persona, normalmente è un lavoro per due persone. Ma dipenderà da una grande attrezzatura o dall'installazione e dal debug dell'intera linea.

6. Qual è la garanzia?

La garanzia è di 12 mesi che decorrono dal giorno in cui la macchina è arrivata al porto dell'importatore.

7. Quali sono i tuoi metodi di trasporto?

Per la maggior parte dei paesi, trasporteremo la nostra macchina via mare, mentre per i paesi interni potremmo utilizzare il trasporto ferroviario o autostradale. La macchina cnc esportata è tutta imballata da una cassa di legno che può essere riparata in un quartier generale di 40.

8. Se la macchina è fuori garanzia, come addebitare il costo degli accessori?

Per la macchina fuori garanzia che necessita di parti di ricambio, addebiteremo in base alla quotazione delle parti. In caso di domande, inviaci un'e-mail per una consulenza.

9. Cosa farei per il guasto della macchina?

Se la macchina non funziona correttamente e gli utenti non sono in grado di risolverli, inviaci un'e-mail per la consultazione. Il nostro servizio di assistenza risponderà entro 24 ore.

10. Come definire la garanzia della macchina? Quando hai iniziato a cronometrare?

Identifichiamo la garanzia in base al numero di fabbrica. Tempi di garanzia conteggiati a partire dalla messa in servizio e accettazione dell'apparecchiatura. In caso di domande, inviaci un'e-mail per una consulenza.

11. Quanto dura il periodo di garanzia della macchina utensile?

Ci impegniamo per le macchine dei clienti sono una garanzia di un anno. Per l'acquisto dell'utente, registrato come membro a questo sito, con il numero di fabbrica della macchina, puoi usufruire di un'estensione della garanzia di 3 mesi. Per i dettagli, fare riferimento al servizio di abbonamento.

12. MC dispone del manuale di manutenzione e del manuale operativo?

Ogni macchina cnc in uscita dalla fabbrica sarà corredata dalle relative serie o modelli le istruzioni in inglese compreso il manuale di manutenzione e il manuale operativo. La documentazione allegata può includere anche istruzioni per il controller cnc, istruzioni per le parti acquistate (come tavola rotante, radiatore dell'olio)

Particolari

Corsa del cursore (mm): 320 mm
Livello automatico: semiautomatico
Profondità della gola (mm): 450 mm
Tipo di macchina: barra di torsione, bordatrice
Lunghezza del piano di lavoro (mm): 4000
Larghezza del piano di lavoro (mm): 400 mm
Dimensione: 6060*3100*3800mm
Condizione: Nuovo
Materiale / metallo lavorato: acciaio inossidabile
Automazione: automatica
Servizi extra: tagliato a misura
Anno: 2021
Peso (KG): 1850
Potenza motore (kw): 37 kw
Punti chiave di vendita: automatico
Garanzia: 1 anno
Settori applicabili: negozi di materiale da costruzione, officine di riparazione di macchinari, impianti di produzione, aziende agricole, vendita al dettaglio, lavori di costruzione, società di pubblicità
Sede dello showroom: Stati Uniti, Germania, Vietnam, Brasile, Perù, Messico, Russia, Tailandia, Marocco, Kenya, Cile, Algeria, Sud Africa
Tipo di marketing: Nuovo prodotto 2020
Rapporto di prova del macchinario: fornito
Video ispezione in uscita: Fornito
Garanzia dei componenti principali: 1 anno
Componenti principali: motore
Servizio post-vendita fornito: tecnici disponibili per la manutenzione di macchinari all'estero, pezzi di ricambio gratuiti, installazione sul campo, messa in servizio e formazione, servizio di manutenzione e riparazione sul campo, supporto tecnico video, supporto online
Materia prima: barra d'acciaio
Potenza: idraulica
Utilizzo: piegatura lamiera
Voltaggio: 220V/380V/400V
Materiale di lavorazione: Acciaio Alluminio
Usando: I-beam d'acciaio quadrato ect.
Materiale lavorato: piegatura della lamiera di acciaio dolce
Materiali: piegatura lamiera di alluminio
Certificazione: ISO 9001:2000
Servizio post-garanzia: supporto tecnico video, supporto online, pezzi di ricambio, servizio di manutenzione e riparazione sul campo
