Pressa piegatrice idraulica CNC automatica per lamiera da 40 t 2500 mm

Caratteristiche principali

La fusoliera adotta la saldatura integrale e la struttura di elaborazione integrale.

I componenti principali della fusoliera vengono analizzati dal software di analisi agli elementi finiti ANSYS per garantire l'affidabilità e l'accuratezza della fusoliera.

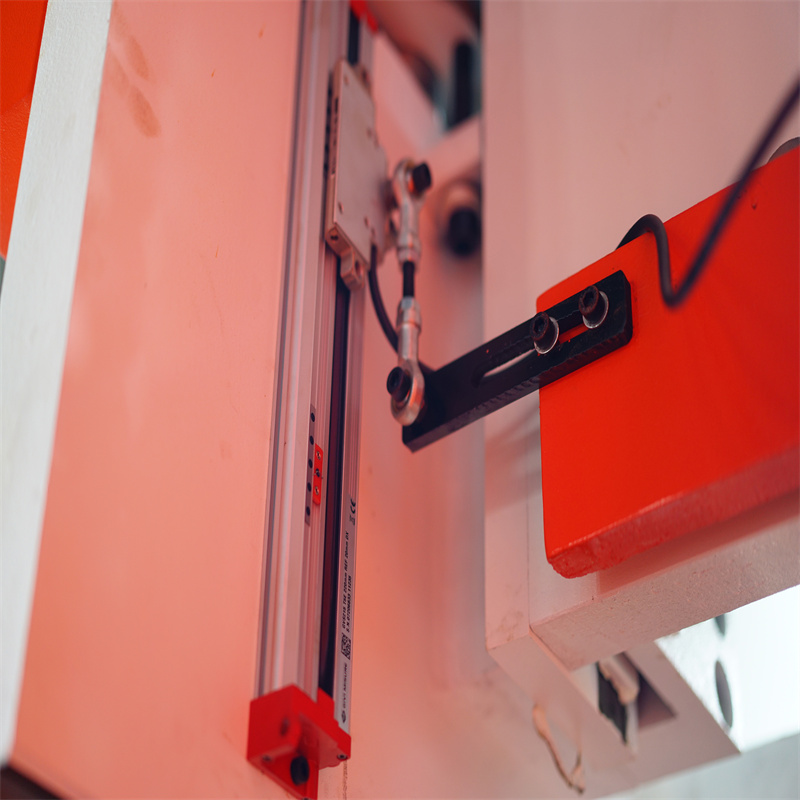

Adottando il metodo di controllo ad anello chiuso composto da servovalvola elettroidraulica tedesca e righello reticolare, la precisione del feedback della posizione del cursore è elevata, il funzionamento è preciso e stabile, le prestazioni di sincronizzazione sono buone e la precisione di flessione è elevata.

Il sistema di controllo numerico può realizzare le funzioni di programmazione grafica dell'angolo di piega, compensazione della correzione dell'angolo, calcolo automatico e regolazione automatica della pressione di piegatura, calcolo automatico della quantità di compensazione della deformazione del piano di lavoro, lunghezza spiegata del pezzo e ritorno automatico calibro del calibro posteriore.

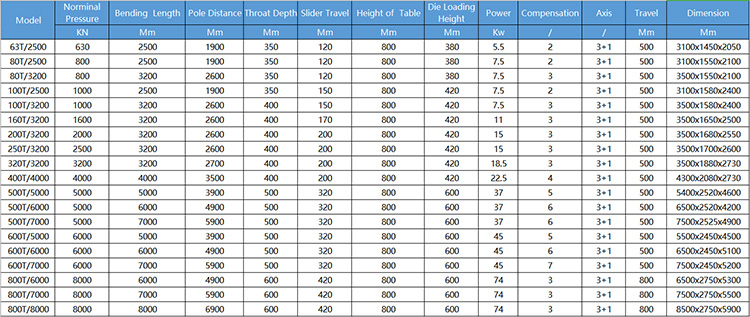

Parametri del prodotto

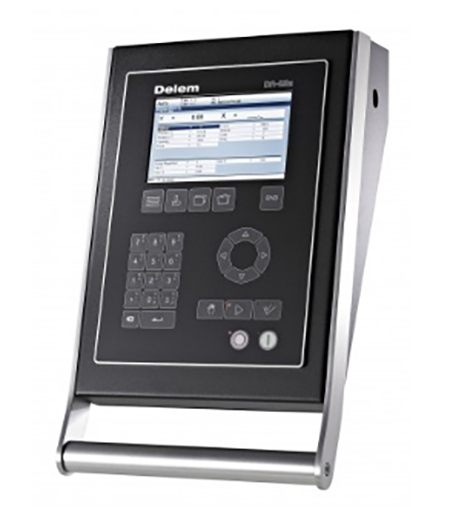

Controller DA52S

1. Programmazione rapida di una pagina
2. Navigazione con i tasti di scelta rapida
3. TFT a colori widescreen da 7".
4. Fino a 4 assi
5. Controllo dell'incoronazione
6. Libreria di strumenti/materiali/prodotti
7. USB, interfaccia periferica
8. Algoritmi di controllo dell'asse Y avanzati per valvole ad anello chiuso e ad anello aperto
9. Controller basato su pannello con custodia opzionale.

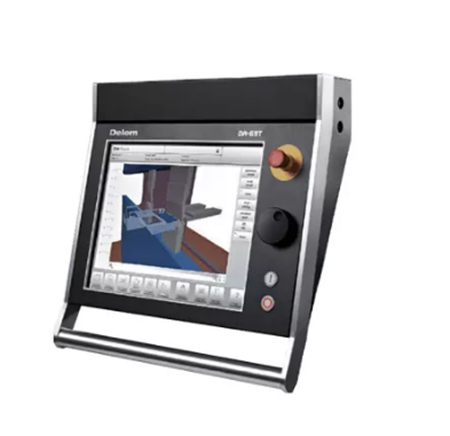

Controller DA69T

1. Modalità di programmazione del touch screen grafico 2D e 3D.
2. Visualizzazione 3D in simulazione e produzione
3. TFT a colori da 17 pollici ad alta risoluzione
4. Suite di applicazioni Windows completa
5. Compatibilità con i moduli Delem
6. USB, interfaccia periferica
7. Architettura di sistema aperta
8. Interfaccia di flessione e correzione del sensore.

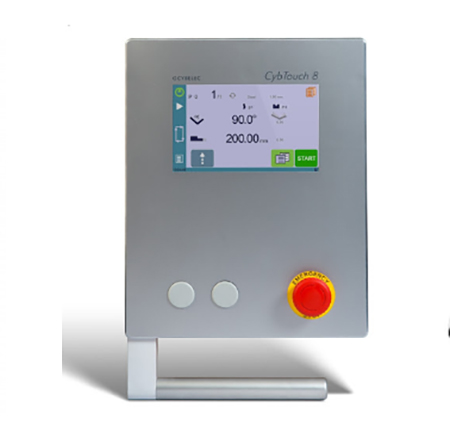

Controllore CT8

1. Ampio touch screen, colori brillanti, contrasto elevato.
2. Comoda interfaccia, display chiaro e pulsanti icona grandi.
3. Interfaccia uomo-macchina visiva, amichevole e facile da usare.
4. Una programmazione perfetta può migliorare l'efficienza della piegatura a più fasi in batch.
5. La piegatura in un solo passaggio della pagina è molto comoda.

Il motore

L'utilizzo del motore Siemens garantisce la durata della macchina e migliora la stabilità di lavoro della macchina.

Pompa

L'uso della pompa dell'olio Germant Voith garantisce la durata dell'olio e riduce il rumore durante il lavoro.

Valvola idraulica

Germania Il blocco valvole idraulico integrato Bosch Rexroth, la trasmissione idraulica con elevata affidabilità, il sistema idraulico integrato possono alleviare efficacemente i problemi causati dalla perdita di fluido idraulico.

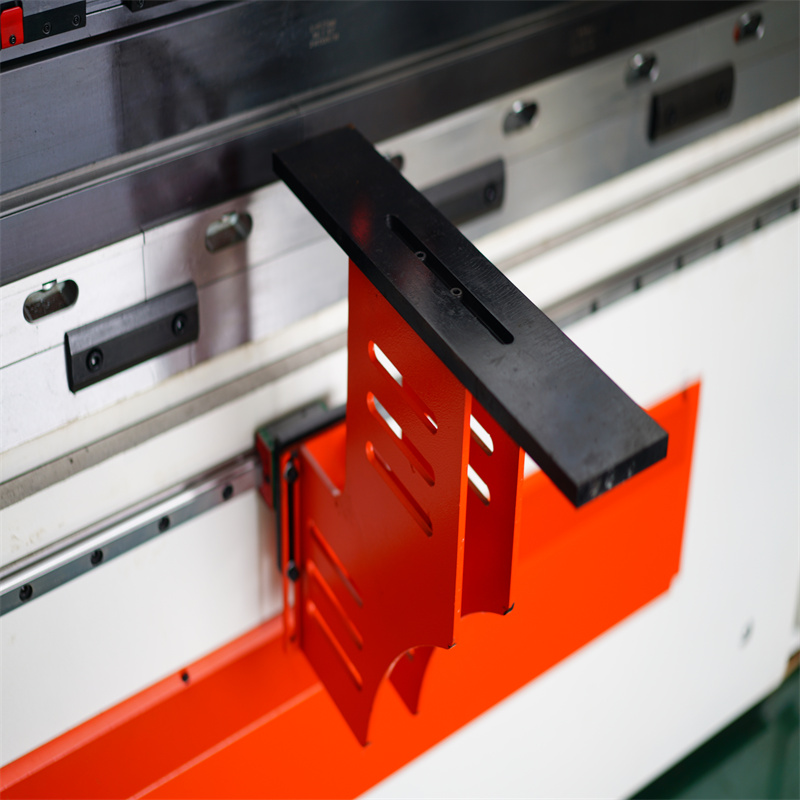

Vite a ricircolo di sfere e guida Rall

Utilizzo della vite a ricircolo di sfere HIWIN e della guida lineare per migliorare la precisione del registro posteriore della macchina.

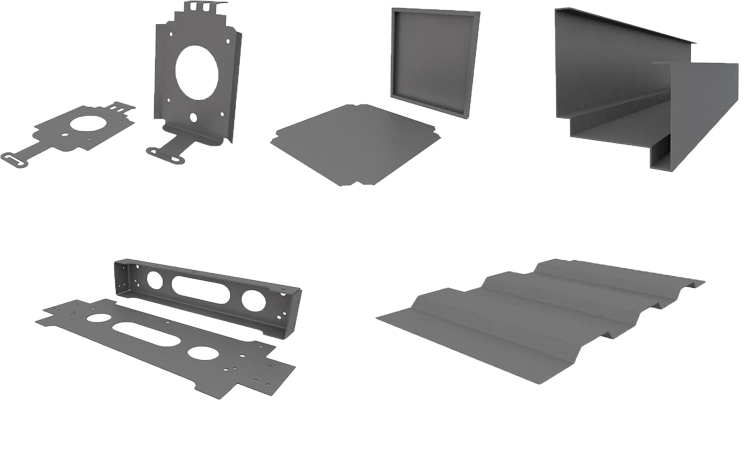

Campione di piegatura

I nostri servizi

Pre-servizio

Ti aiuteremo a confermare il modello della nostra macchina in base alle informazioni sul tubo offerte.

Sei il benvenuto per vedere la nostra macchina come lavorare in fabbrica prima di effettuare un ordine con noi.

Assistenza post-vendita:

1. La nostra macchina è facile da usare. Il manuale operativo e il video didattico verranno inviati con la macchina. Offriamo anche formazione gratuita nella nostra fabbrica, i seguenti sono i nostri contenuti di formazione: Funzione dettagliata della nostra macchina, 1 ora; Controllo NC utilizzando, 0,5 ore; Installazione e regolazione degli utensili, 0,5-1 ore; Manutenzione e riparazione, 0,5-1 ore; Operazione reale secondo i prodotti del cliente, 1-2 ore. Durante il periodo di formazione, offriamo ritiro gratuito, hotel e cibo.

2. Garantiamo la qualità della macchina per 13 mesi, durante questo periodo, se i pezzi di ricambio della macchina non sono danni causati dall'uomo, possiamo inviare il componente al cliente tramite DHL, TNT liberamente.

3. La nostra fabbrica fornisce il servizio per il cliente per sempre, se il cliente ha bisogno di aiuto per il funzionamento, forniamo un servizio di risposta online 24 ore su 24.

Particolari

Corsa del cursore (mm): 160 mm
Livello automatico: completamente automatico
Profondità della gola (mm): 320 mm
Tipo di macchina: sincronizzata
Lunghezza del piano di lavoro (mm): 2500 mm
Larghezza del piano di lavoro (mm): 190 mm
Dimensioni: 2700*1340*2000 mm
Condizione: Nuovo
Materiale/metallo lavorato: acciaio inossidabile, alluminio
Automazione: automatica
Servizi Extra: Lavorazione
Anno: 2021
Peso (KG): 8500
Potenza motore (kw): 11 kw
Punti chiave di vendita: alta precisione
Garanzia: 2 anni
Industrie applicabili: impianti di produzione, lavori di costruzione
Ubicazione dello showroom: Canada, Stati Uniti, Vietnam, Filippine, Indonesia, Messico, Russia
Tipo di marketing: prodotto ordinario
Rapporto di prova del macchinario: fornito
Video ispezione in uscita: Fornito
Garanzia dei componenti principali: 1 anno
Componenti principali: cuscinetto, motore, pompa, PLC, recipiente a pressione
Display digitale opzionale: DA52S, DA58T, DA66T
Back-GaugeRange: 10-600mm
Valvola: Rexroth, Germania
Colore: blu e bianco/su misura
Forza nominale: 400KN
distanza poli: 2700 mm
profondità della gola: 350 mm
Corsa del cursore: 150
Articolo: ton grande tandem da-69t pressa piegatrice idraulica cnc intelligente
Certificazione: ce
