Piegatrice per lamiere piegatrice idraulica Mini pressa piegatrice in acciaio inossidabile

Descrizione del prodotto

1) Pressa piegatrice a piastra idraulica WC67K NC con controller E21

Pressa piegatrice lamiera con sistema E21 NC

Il convertitore di frequenza controlla il posizionamento del motore principale dell'asse X, Y: SIEMENS Germay

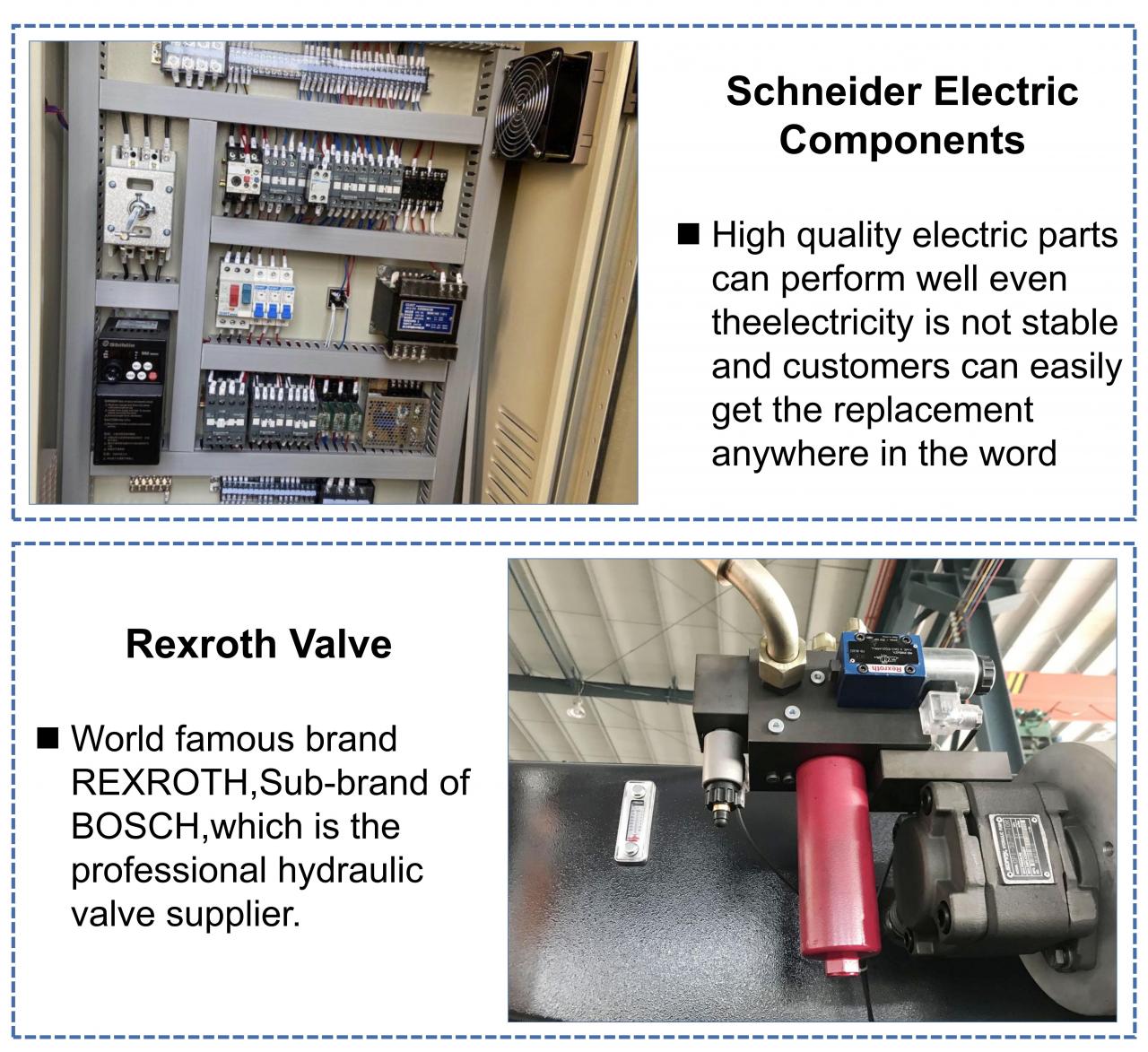

Valvola: Bosch Rexroth Germania

Impianto elettrico: Schneider Francia

1. Il design soddisfa gli standard internazionali dell'UE. La fusoliera elimina lo stress interno mediante ricottura e garantisce maggiore precisione e resistenza. Tutte le macchine sono progettate utilizzando la programmazione 3D di SOLID WORKS e realizzate con acciaio di qualità ST44-1 migliorato con la tecnologia più recente.

2. La piegatrice ad asse di torsione serie WC67K utilizza il sistema di controllo NC Chines ESTUN per aiutarti ad aumentare la produttività e mantenere i costi più bassi e costi di manutenzione inferiori. L'alta qualità e la piegatura ripetitiva si ottengono utilizzando cilindri e valvole sincronizzati.

3. Il sistema di controllo della programmazione del sistema E21 e l'inverter realizzano la funzione di posizionamento accurata dell'asse Y dell'asse X.

4. Tecnologia di controllo idraulico all'avanguardia con risposta in frequenza, la trave superiore rigida funziona su cuscinetti a 8 punti con una precisione di flessione di /-0,01 mm

5. Funzione di compensazione dell'asse V opzionale e selezionare lo stampo appropriato per piegare facilmente pezzi di forma complessa. Attrezzatura standard。

Controller cinese E21 NC

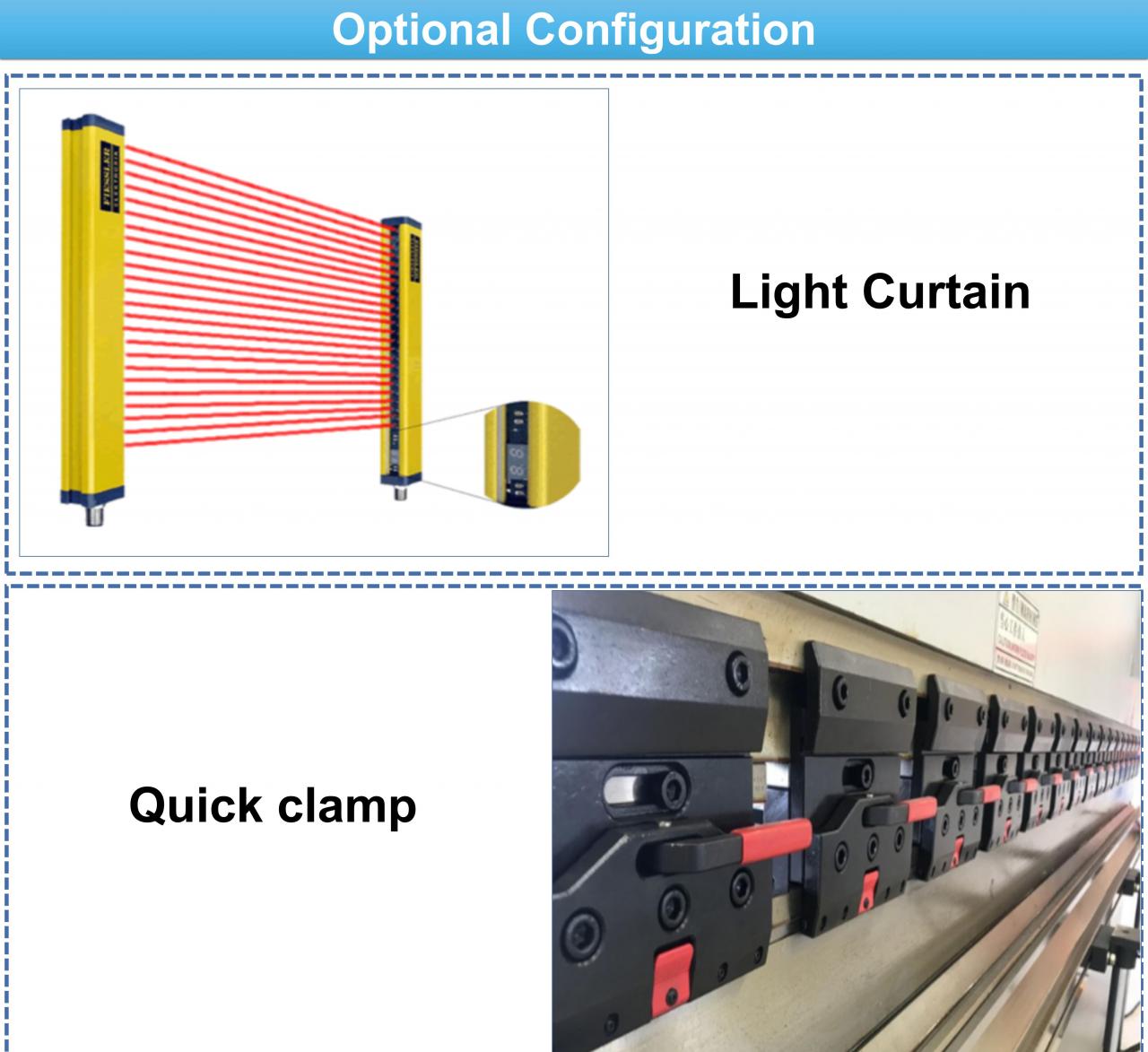

1. Le barriere fotoelettriche garantiscono la sicurezza degli operatori durante il funzionamento

2. La regolazione del controllo del sistema dell'asse Y e dell'asse X e il convertitore di frequenza ne controlla il posizionamento.

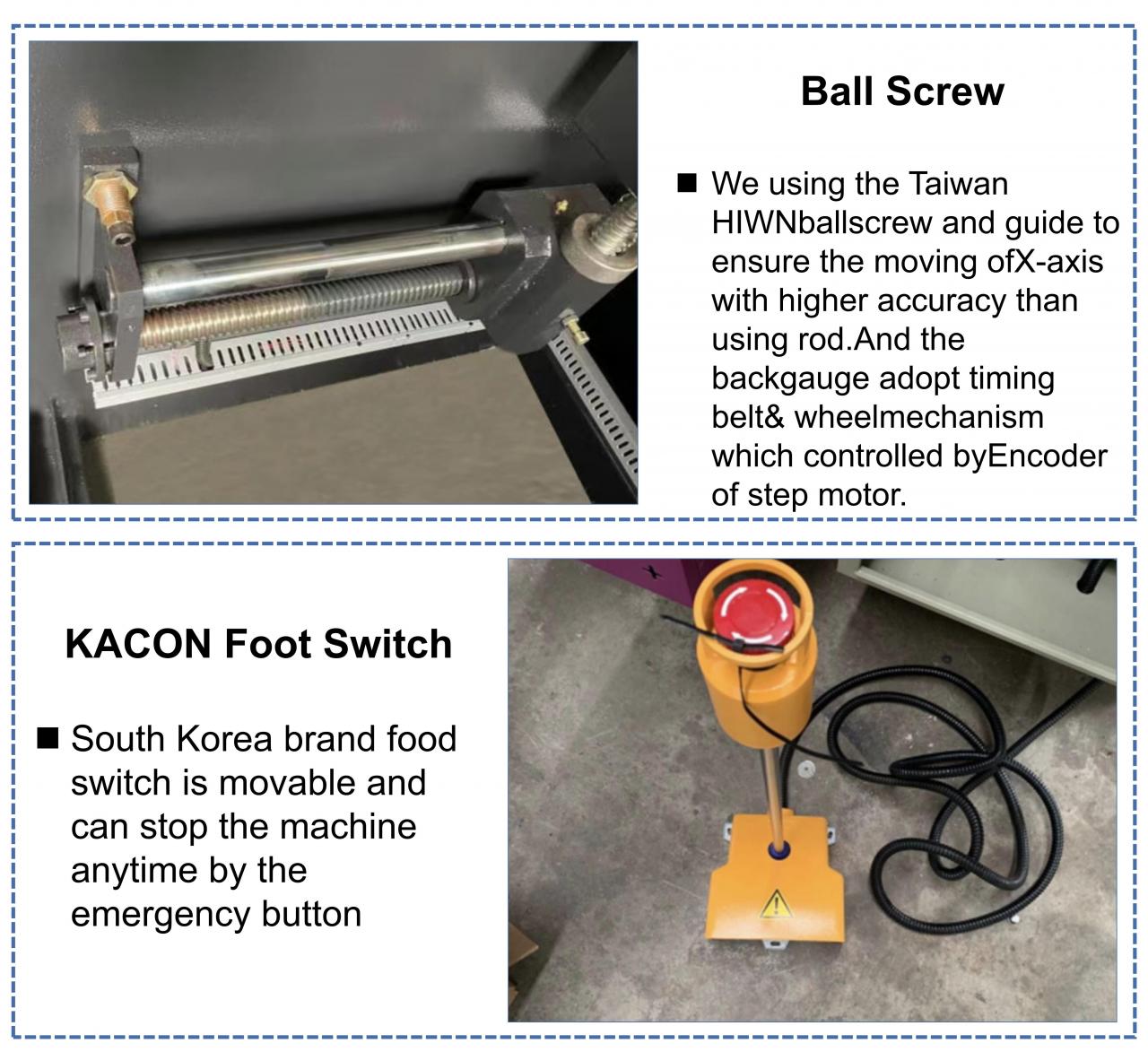

3. Precisione della guida lineare e della vite a ricircolo di sfere di 0,01 mm (HIWIN, TAIWAN).

4. Costruzione monoblocco in acciaio.

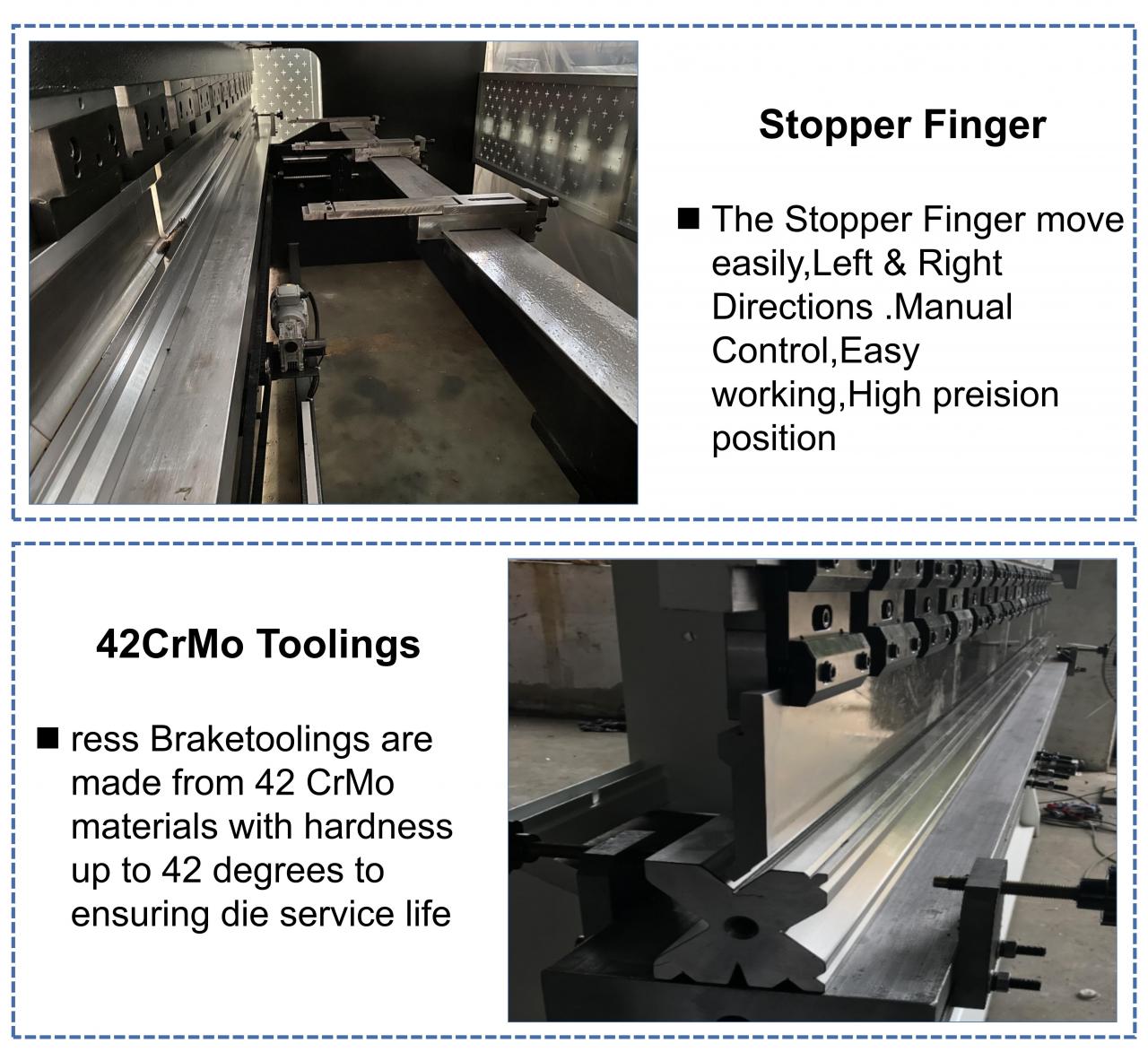

5. Dita di arresto regolabili.

6. Impianto elettrico standard di Schneider, Francia.

7. Connettori standard per tubi dell'olio di EMB Germania.

8. Valvole standard e pompa dell'olio di Bosch Rexroth Germania.

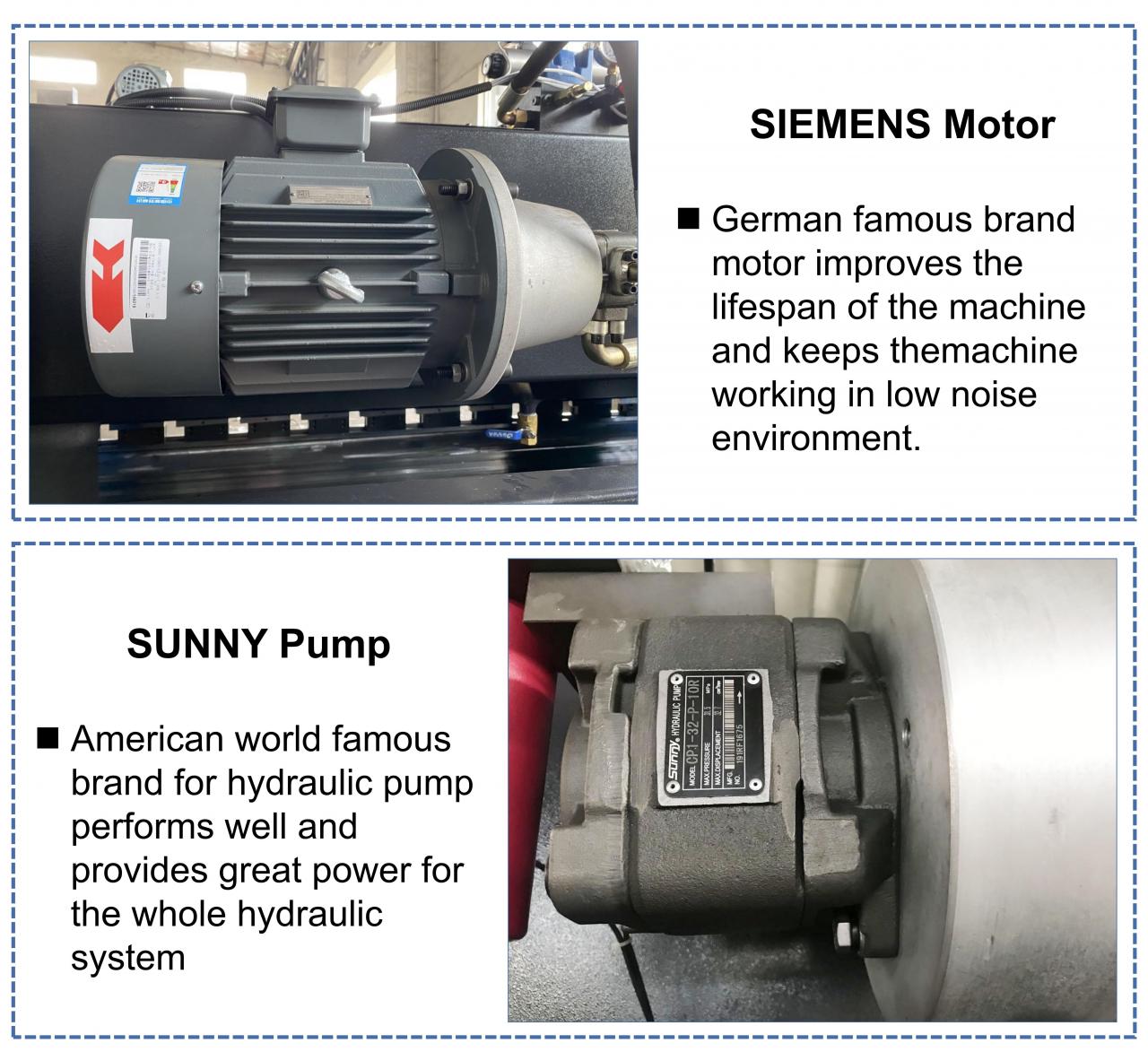

9. Motore principale standard di Siemens Germania

10. Protezione da sovraccarico idraulico ed elettrico

Chines ESTUN E21 Sistema NC

Pannello box LCD monocromatico Fattore integrale liberamente programmabile

Controllo automatico del posizionamento (commen motore o inventore)

Indennità offset mandrino Relè a tempo interno

Contatore di scorte e temporizzatore interno

B1 Indicatore di posizione del tachimetro con 0,01 mm

Tecnica di produzione

Elemento	Unità	Specifica
Modello di macchina		100T-2500	100T-3200	100T-4000
Forza nominale	KN	1000	1000	1000
Lunghezza del piano di lavoro	Mm	2500	3200	4000
Distanza tra le colonne	Mm	1900	2600	3200
Profondità della gola	Mm	320	320	320
Massimo corsa della diapositiva	Mm	120	120	120
Massimo altezza chiusa	Mm	370	370	370
Tempi di viaggio	Tempo/min	15	15	15
Potenza motore principale	Kw	7.5	7.5	7.5
Massimo pressione idraulica	Mpa	25	25	25
Dimensioni del contorno	mm	2500*1600*2400	3200*1600*2500	4000*1600*2500

Particolari

• Corsa del cursore (mm): 110 mm
• Livello automatico: semiautomatico
• Profondità della gola (mm): 200 mm
• Tipo di macchina: sincronizzata, barra di torsione, pressa piegatrice NC
• Lunghezza del piano di lavoro (mm): 2500
• Larghezza del piano di lavoro (mm): 2500 mm
• Dimensioni: 2545x1510x2050
• Condizione: Nuovo
• Materiale / metallo lavorato: acciaio inossidabile, acciaio al carbonio, alluminio
• Automazione: automatica
• Peso (KG): 6500
• Potenza motore (kw): 5,5 kw
• Punti chiave di vendita: facile da usare
• Garanzia: 5 anni
• Settori Applicabili: Officine di Riparazione di Macchine, Impianti di Produzione, Lavori di Costruzione
• Posizione dello showroom: Indonesia
• Tipo di marketing: prodotto ordinario
• Rapporto di prova del macchinario: fornito
• Video ispezione in uscita: Fornito
• Garanzia dei componenti principali: 5 anni
• Componenti principali: motore, pompa
• Componenti elettrici: Schneider Francia
• Servomotore/ Servoazionamento: YASKAWA
• Voltaggio: 220 V/380 V/415 V/440 V/personalizzato
• Motore: Siemens Germania
• Vite a ricircolo di sfere: HIWIN TBI
• Pressione nominale (kN): 1600 kN
• Apertura massima: 370 mm
• Distanza dei poli: 1970 mm
• Colore: Personalizzato
