Cesoia idraulica Qc11k e cesoia a ghigliottina per il taglio della lamiera

Descrizione del prodotto

La struttura del telaio della cesoia adotta la saldatura interamente in acciaio; le rotaie di guida ad angolo retto a quattro angoli e otto lati hanno un'elevata precisione, una buona rigidità e un precarico idraulico. L'impianto idraulico adotta una valvola integrata plug-in a due vie e può essere dotato di display digitale della corsa, dispositivo di protezione fotoelettrica e banco di lavoro mobile. La cesoia ha la funzione a doppia azione del cursore superiore e del cuscinetto idraulico inferiore e la corsa della pressione di lavoro può essere premuta all'interno dell'intervallo specificato. Il processo richiede una regolazione e l'operazione è semplice e centralizzata tramite pulsanti. Caratteristiche prestazionali della macchina

1. La cesoia adotta la struttura complessiva del telaio saldato ed è sottoposta a trattamento di invecchiamento delle vibrazioni. La macchina utensile ha una buona rigidità, un'elevata precisione e una buona ritenzione della precisione.

2. La cesoia adotta una guida di rotolamento dell'albero di supporto a tre punti. Il portautensile superiore esegue il rotolamento senza spazi tra le guide di rotolamento e il volantino può essere ruotato per regolare la durata della lama.

3, supporto lama mobile e lama lunga a quattro lame, facile regolare l'uniformità del divario della lama, migliorare la qualità di taglio e prolungare la durata della lama.

4. La cesoia adotta il sistema sincrono del cilindro di tipo seriale. La macchina è sollecitata uniformemente. Regolando il flusso del cilindro della serie, l'angolo di taglio può essere facilmente regolato per soddisfare le esigenze di diverse piastre di taglio.

5. La cesoia adotta un dispositivo di registro posteriore motorizzato e un contatore elettronico per facilitare la regolazione della posizione del registro posteriore. Dettagli Immagini

Controller opzionale

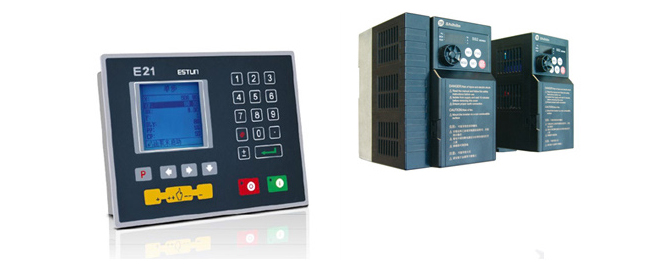

Convertitore ESTUN E21 Shihlin

E21 Controllo del convertitore Shihlin tramite comunicazione bus, il cablaggio è semplice, le prestazioni sono buone, il calibro posteriore può essere posizionato rapidamente e con precisione. Il relè temporale e l'angolo di taglio sono integrati, viene realizzata la funzione logica parziale. È caratterizzato da basso costo e alta efficienza.

Super stabilità e lunga durata.

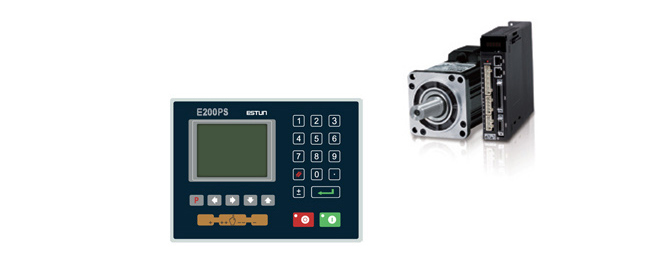

ESTUN E200PS, Cina

L'E200PS con display LCD a colori HD, opzioni di lingua cinese e inglese, parametri di programmazione del display, programmazione più rapida e conveniente. Tecnologia CAN bus, servocontrollo X, asse A, elevata precisione di controllo, risoluzione fino a 0,001; cablaggio semplice da installare, migliorare l'affidabilità del sistema.

Il gioco della lama costruito, la corsa di taglio, le concessioni e altre funzioni di controllo ritardano, in base all'effettiva necessità di impostare i parametri del divario, tagliare le concessioni e altri controlli in tempo reale.

Con autodiagnosi e funzioni di allarme in tempo reale, debug e manutenzione più convenienti. Interfaccia di sicurezza della prenotazione per una facile espansione.

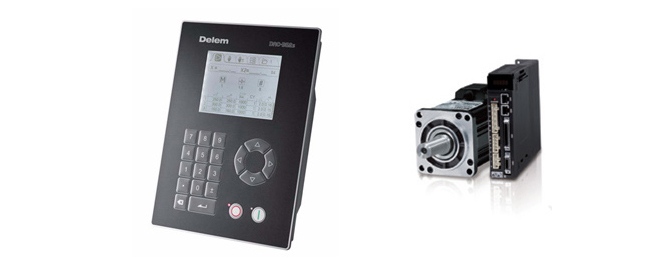

Delem DAC-360, Paesi Bassi

Il controllo DAC-360 fornisce una soluzione completa per le cesoie. Include il controllo del registro posteriore, dell'angolo di taglio, della lunghezza della corsa e della distanza, basato su un'elettronica all'avanguardia.

Oltre al controllo del registro posteriore, il DAC-360 calcola automaticamente l'impostazione richiesta per l'angolo di taglio e il gioco in base alle proprietà e allo spessore del materiale. La lunghezza della corsa è limitata per un tempo di produzione minimo e correlata alla lunghezza del materiale da tagliare. Il controllo completo della pressione per il bloccaggio e il taglio è a bordo del DAC-360.

Con il suo luminoso schermo LCD viene offerto un funzionamento chiaro e facile. La programmazione numerica è di facile utilizzo e guida l'operatore attraverso le possibilità di programmazione.

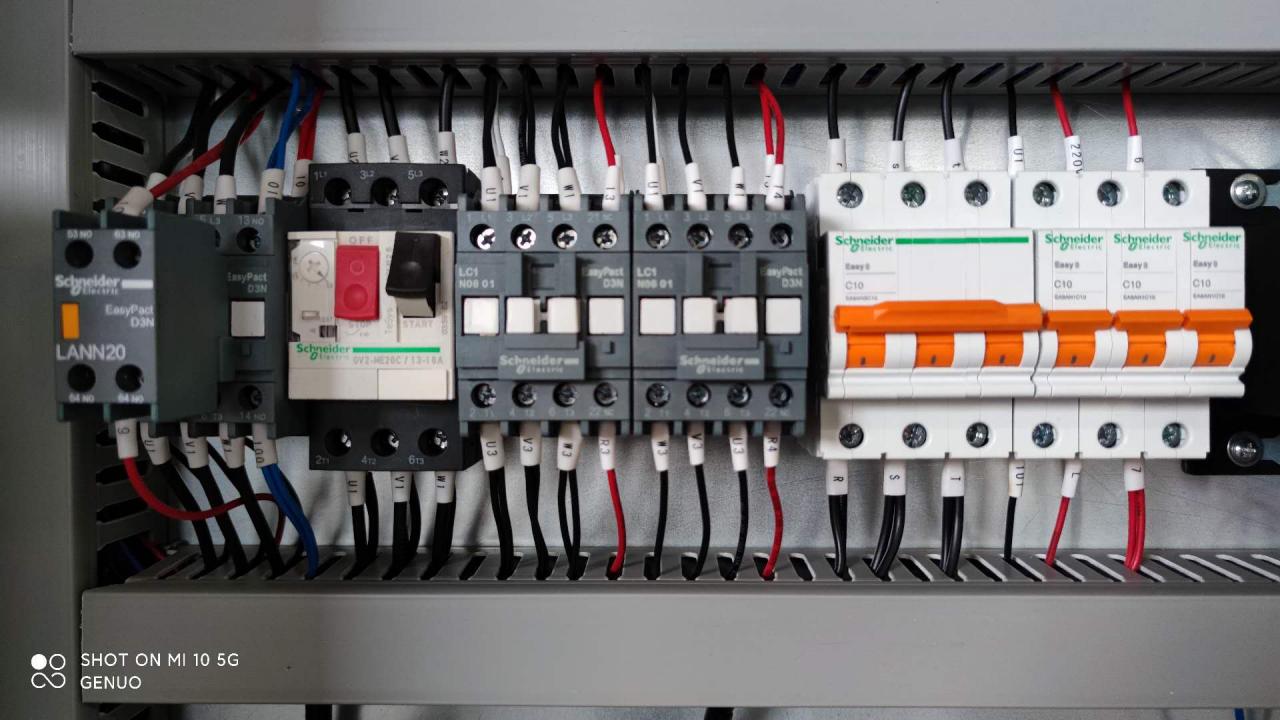

Elettrico stabile

CabinetDurable France L'impianto elettrico Schneider garantisce il funzionamento stabile della macchina. Il collegamento e la disposizione della linea ragionevoli riducono notevolmente il tasso di guasti. E l'operatore e tutte le parti della macchina hanno svolto una buona protezione. Servo e azionamento opzionali per migliorare la precisione di posizionamento dell'asse (X) del registro posteriore.

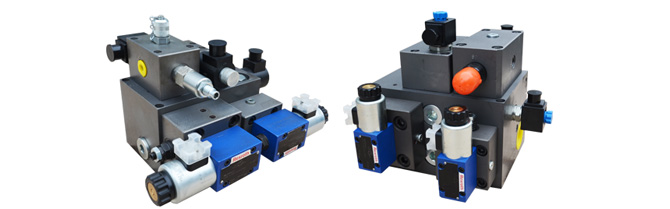

Sistema idraulico superiore

Sistema idraulico integrato, risposta rapida. Il basso tasso di guasto fa funzionare la macchina in modo sicuro, efficiente e stabile. L'intera serie di standard è dotata di tubo trafilato a freddo zincato e raccordo per tubi di tipo tedesco a ghiera. Riduce il rischio di perdite d'olio del 50% rispetto ai tubi saldati in gomma e senza saldatura. E può essere una vita di servizio più lunga.

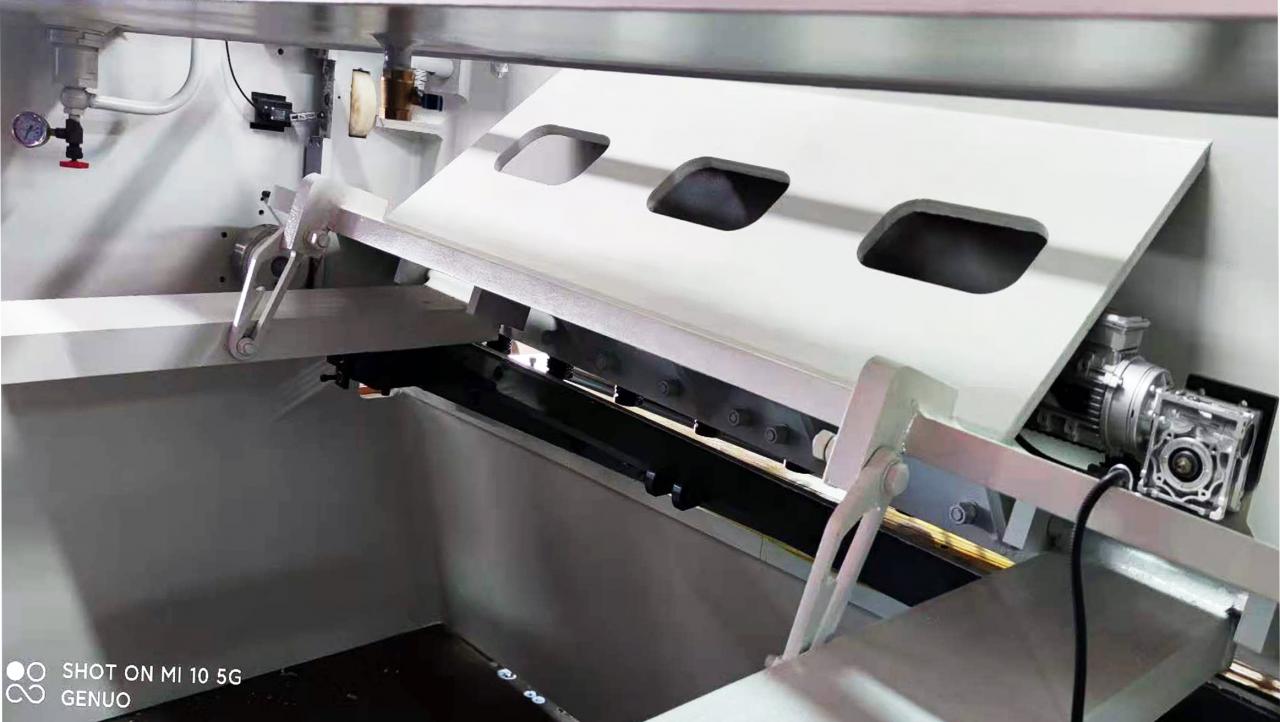

Calibro posteriore ad alta precisione

L'esclusivo e innovativo registro posteriore della struttura della guida lineare della vite a ricircolo di sfere garantisce un'elevata precisione di posizionamento. Regola di guida del raggio regolabile e struttura di trasmissione sincrona, stabile e affidabile. Struttura del meccanismo di sollevamento opzionale per tagliare il pezzo fuori dalla gamma di scartamento posteriore. Quando si tagliano lamiere sottili e larghe, è possibile selezionare un dispositivo di supporto pneumatico. L'aumento del campo di posizionamento rende il taglio più efficiente e preciso.

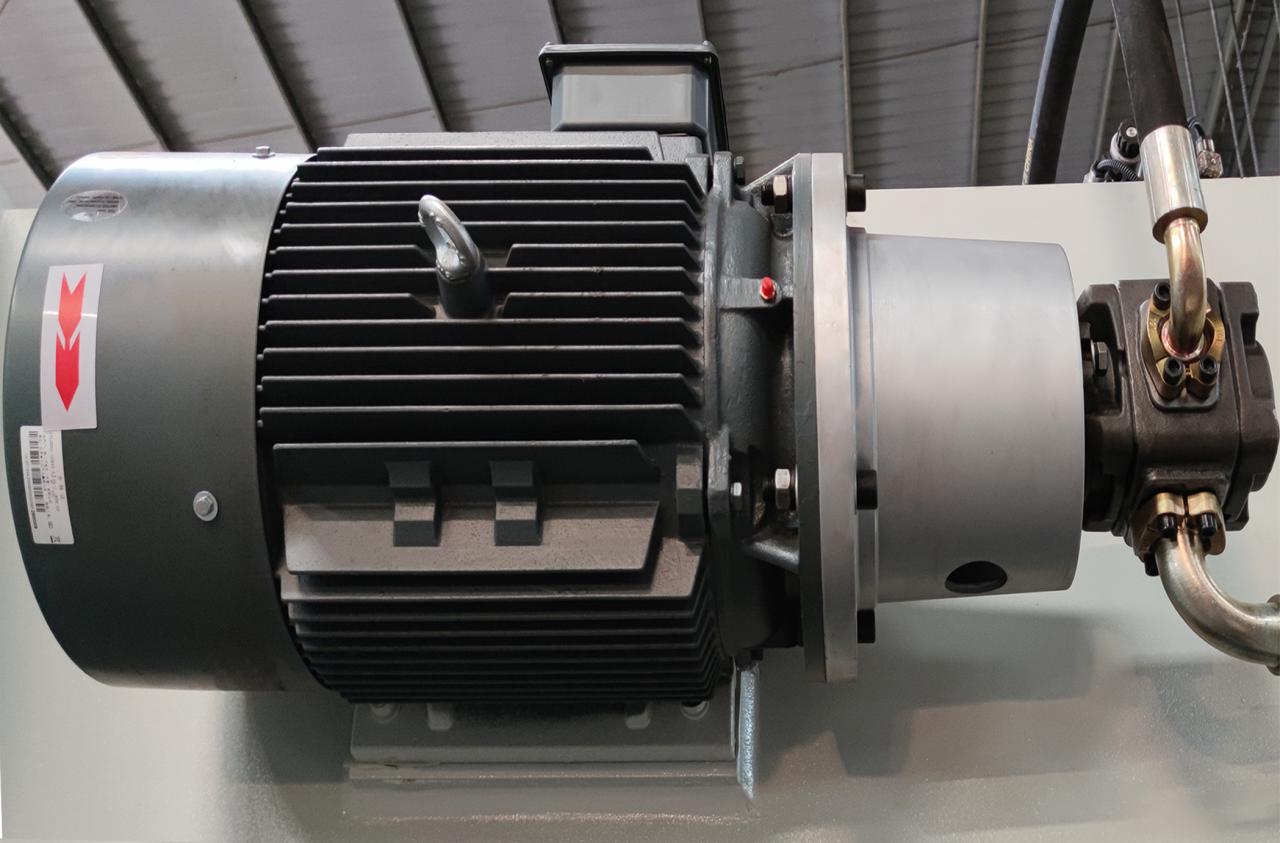

Sistema di alimentazione a basso rumore

L'utilizzo del motore principale Siemens della Germania e della pompa dell'olio per ingranaggi SUNNY USA garantisce la durata della macchina e migliora la stabilità di lavoro della macchina. Allo stesso tempo, lo speciale dispositivo di aggancio riduce notevolmente anche la rumorosità della macchina durante il funzionamento.

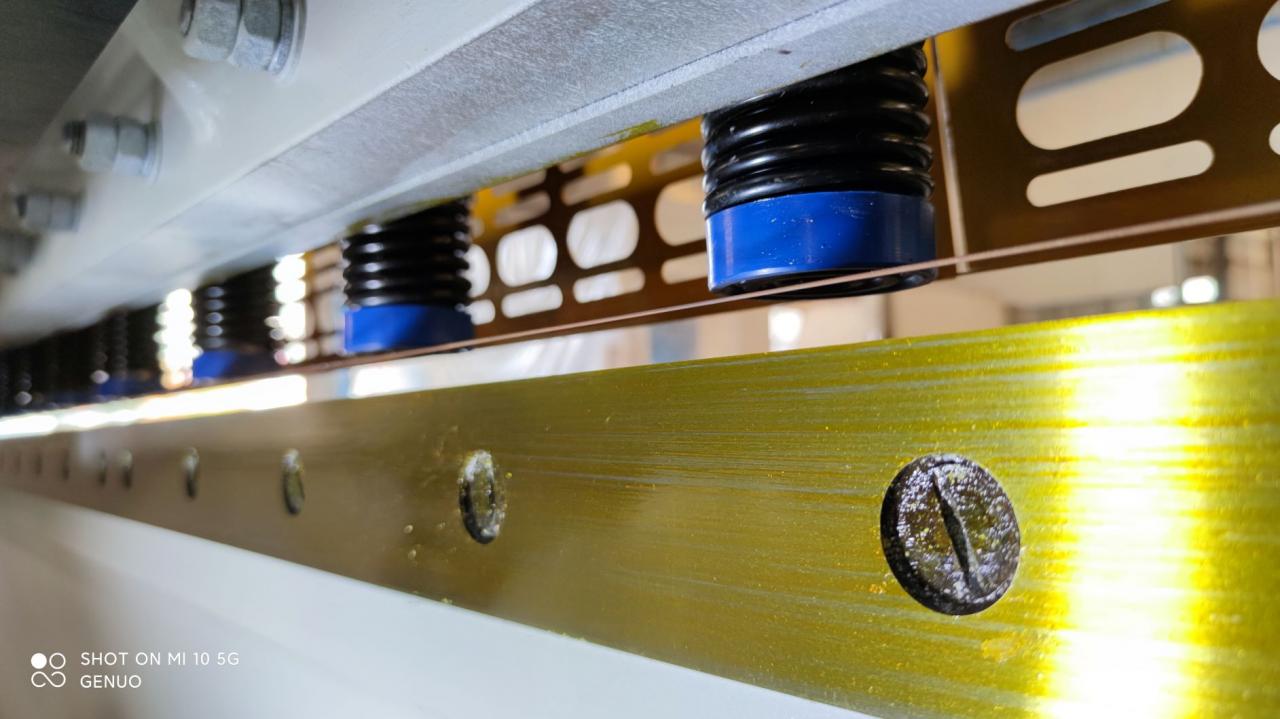

Cilindro OS Down Holder

La struttura unica del cilindro di tenuta adotta la molla esterna. In cui la parte inferiore con guarnizioni in materiale speciale, per evitare di lasciare tracce sulla lega di alluminio o altro materiale sensibile. Durata e stabilità sono state migliorate. Tampone in gomma di smorzamento del ritorno brevettato e guarnizione NOK anello, riducendo il rumore e il difetto di perdita d'olio rispetto al tradizionale cilindro di supporto verso il basso. Dispositivo di allineamento dell'illuminazione, utile per segnare a mano per la tranciatura.opzionale.

Lame di buona qualità

Realizzata con acciaio per utensili in lega di buona qualità per soddisfare il carico di taglio e l'elevata resistenza all'abrasione. La macchina è dotata di lame da taglio in acciaio 9CrSi, 6CrW2Si e SKD-11. Quando si taglia una piastra metallica speciale, la lama in materiale H13, DC53 è opzionale per garantire più stabile e buon effetto di taglio.

Installazione opzionale

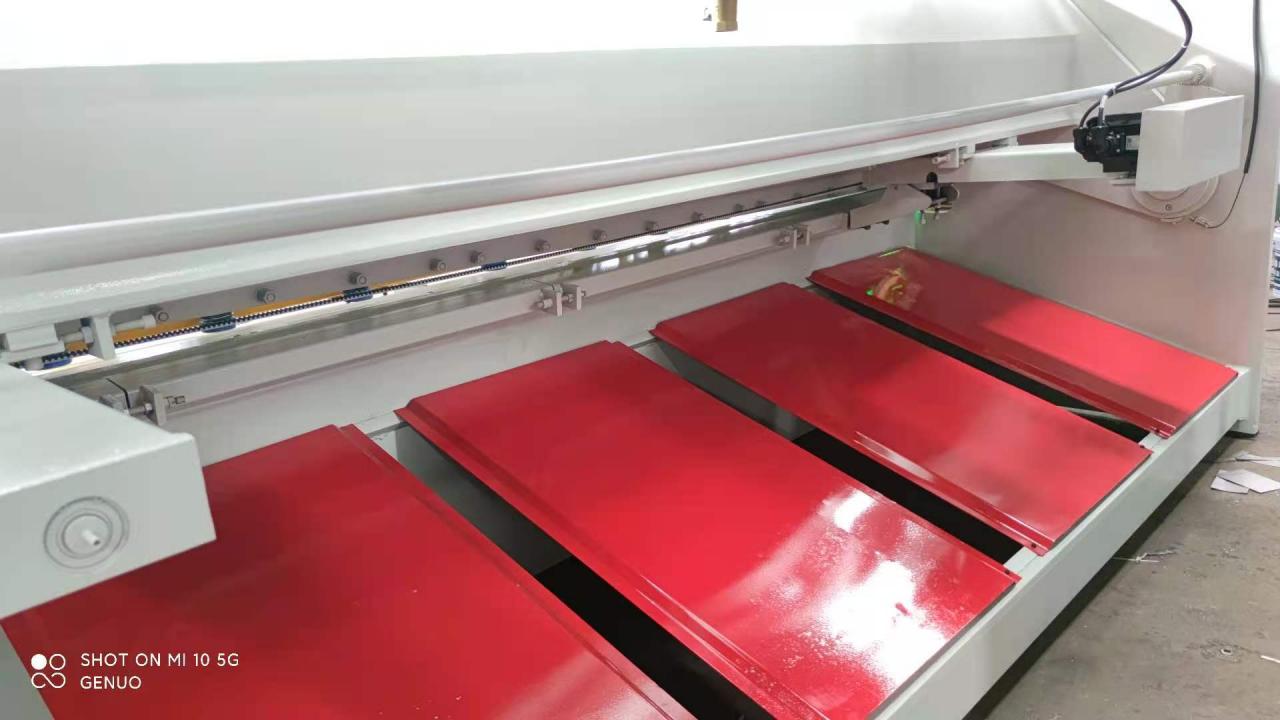

Piastra scorrevole inclinata e
Dispositivo di supporto pneumatico
Tenda leggera

Unità di raffreddamento della ventola dell'olio

Protezione laser
Alimentazione automatica frontale

TipoQC11K(Y)	Spessore di taglio	Lunghezza di taglio	Angelo tagliente	Gamma del registro posteriore	Scorte(n/min)	Potere principale	Peso (kg)	Dimensione L*W*H(m)
8/2500	1~8 mm	2500 mm	0,5-2°	10-600 mm	14	11kw	4800	3.1*1.8*2.1
8/3200	1~8 mm	3200 mm	0,5-2°	10-600 mm	12	11kw	6000	3.8*1.8*2.1
8/4000	1~8 mm	4000 mm	0,5-2°	10-600 mm	10	11kw	8900	4.6*1.8*2.1
8/5000	1~8 mm	5000 mm	0,5-2°	10-600 mm	8	11kw	11500	5.7*1.9*2.2
8/6000	1~8 mm	6000 mm	0,5-2°	10-600 mm	6	11kw	16000	6.7*1.9*2.2

FAQ

Q1. E la qualità della tua macchina?

A1: Le nostre macchine distribuiscono in tutto il mondo in circa 50 contee dove ci sono industrie di lamiere metalliche, ci sono macchine brillanti e dove ci sono le nostre macchine, ci sono una buona reputazione e soddisfazione dell'utente terminale.

Q2: sei il produttore o il confronto commerciale?

A2: Siamo il produttore al 100% con oltre 20 anni di esperienza nella produzione.

Q3. Che ne dici del tuo servizio post-vendita?

A3: 1. Soluzioni tecniche: siamo in grado di fornire soluzioni tecniche entro un giorno.
2. Video online: mostra il video di lavoro della macchina in fabbrica. (aggiorna ogni settimana)
3. Servizio di installazione: disponibile con tutte le nostre macchine, è possibile fornire video dal vivo. Possiamo anche spedire un tecnico alla fabbrica del cliente per le macchine di installazione. (I clienti devono solo pagare il biglietto aereo e le spese dell'hotel.)
4. Servizio di formazione: il nostro tecnico ti insegnerà come utilizzare le nostre macchine. Inoltre, puoi inviare il tuo tecnico presso la nostra azienda per imparare a far funzionare le macchine.
5. Garanzia di qualità: 1 anno di garanzia, forniamo un servizio a vita. Organizziamo il test finale prima della spedizione, dopo esserci assicurati che la macchina abbia le migliori prestazioni, quindi effettuiamo le spedizioni.
6. Tasso di risposta del 100%: risponderemo alle tue domande entro 12 ore.

Particolari

• Luogo di origine: Anhui, Cina
• Marca: RAYMAX
• Condizione: Nuovo
• Tipo: Cesoie
• Video ispezione in uscita: Fornito
• Rapporto di prova del macchinario: fornito
• Tipo di marketing: Super qualità
• Garanzia dei componenti principali: 1 anno
• Componenti principali: PLC, motore, cuscinetto, cambio, motore, recipiente a pressione, ingranaggi, pompa
• Voltaggio: 220/380/415, 220 V/240 V/380 V/400 V/415 V
• Potenza nominale: 11
• Dimensioni (L*W*H): 4600*1800*2050
• Anno: 2020
• Garanzia: 1 anno
• Punti chiave di vendita: prezzo competitivo
• Settori applicabili: hotel, negozi di abbigliamento, negozi di materiale da costruzione, officine di riparazione di macchinari, fabbrica di alimenti e bevande, fattorie, ristoranti, uso domestico, vendita al dettaglio, tipografie, lavori di costruzione, energia e estrazione mineraria, società pubblicitaria
• Posizione dello showroom: Egitto, Regno Unito, Stati Uniti, Italia, Filippine, Pakistan, Russia, Australia
• Tipo di macchina: tagliatrice a ghigliottina
• Marca: RAYMAX
• Applicazione: taglio lamiera
• Spessore di taglio: 1-8 mm
• Angolo di taglio: 0,5-1,5°
• Controller: E21S, E200PS, DAC360
• Imballaggio: film di avvolgimento in polietilene
• Colore: selezionato dal cliente
• Servizio post-vendita fornito: pezzi di ricambio gratuiti, installazione sul campo, messa in servizio e formazione, servizio di manutenzione e riparazione sul campo, supporto online, supporto tecnico video
• Servizio post-garanzia: supporto tecnico video, supporto online, pezzi di ricambio, servizio di manutenzione e riparazione sul campo
• Posizione del servizio locale: Egitto, Regno Unito, Stati Uniti, Italia, Filippine, Pakistan, India, Australia
• Certificazione: CE ISO
• Peso: 8500 kg
