Macchina da taglio laser in fibra di lamiera cnc industriale 4kw 3015

Panoramica del Prodotto

Tagliatrice laser a fibra con area di lavoro 1500 * 300 con coperchio chiuso + tavolo singolo

La macchina è saldata con una lamiera ad alta intensità, e dopo ricottura ad alta temperatura, la macchina può essere utilizzata per 20 anni senza alcuna deformazione. Con ingranaggi e cremagliere di precisione importati, binario di guida lineare e trasmissione, la macchina utensile è di alta precisione, alta efficienza e stabilità. Dotata di terminale palmare wireless avanzato, la macchina può essere azionata con telecomando. L'apparecchiatura adotta il sistema di abbinamento speciale laser, servomotore ad alte prestazioni, questo riduce il tempo di attesa e migliora l'efficienza del lavoro di oltre il 30%, è l'integrazione di penumatica, fotoelettrica, controllo numerico e altre tecnologie avanzate come una delle tecnologie più avanzate prodotti tecnologici.

Configurazioni

1. Area di lavoro 1500 * 300 mm

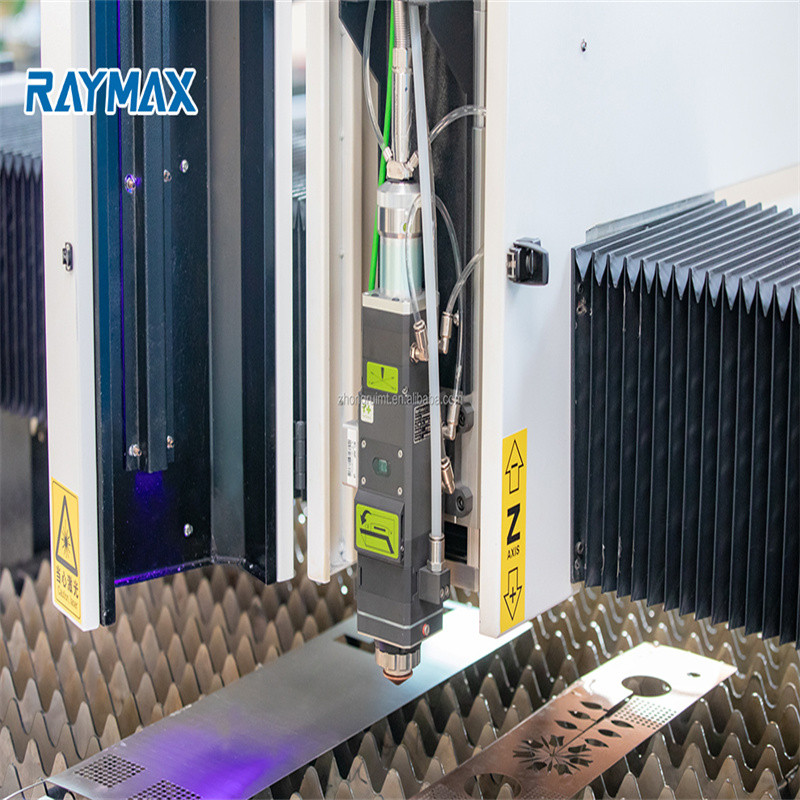

2. Testa di taglio laser con messa a fuoco automatica Raytools
3. Servomotore e driver giapponesi Yaskawa
Asse X --- Giappone Yaskawa 850 W*1
Asse Y --- Giappone Yaskawa 18000 w * 2,
Asse Z --- Giappone Pansonic 400 W*1
4. Ingranaggio a cremagliera TAIWAN YYC con doppio driver
5. Binario di guida TAIWAN HIWIN
6. Riduttore Motovario Francia

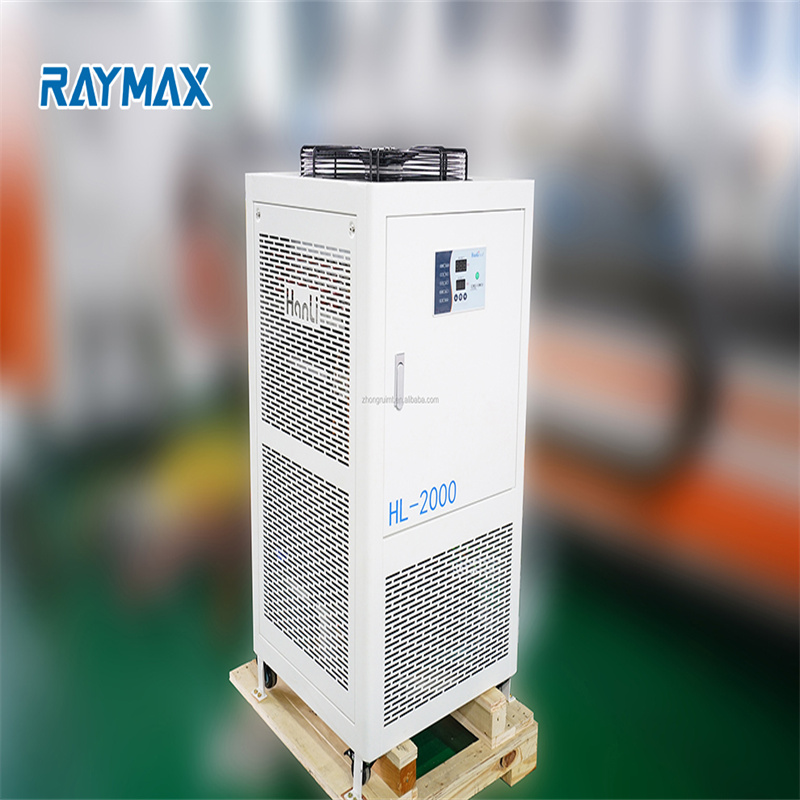

7. Refrigeratore d'acqua S&A
8. Sistema di controllo Cypcut FSCUT.
9. Sorgente laser Raycus/IPG
10. Francia Schneider parte elettrica
11. Componenti pneumatici SMC giapponesi
12. Computer IPAD
13. Basamento della macchina saldato a tubo rettangolare segmentato
14. Gantry in alluminio aeronautico di terza generazione
15. Piede -----stabile, non si muoverà dopo aver lavorato a lungo
16. Coperchio chiuso
17. Compressore d'aria+filtro olio+essiccatore+serbatoio
18. Stabilizzatore

SPECIFICHE DEL PRODOTTO

Corsa dell'asse X1500 mm
Corsa dell'asse Y3000 mm
Corsa dell'asse Z300 mm
Precisione di posizionamento dell'asse X/Y±0,01 mm
Velocità massima di movimento dell'asse X/Y160 m/min
Peso operativo7920 kg
Accelerazione massima X/Y1.8G
Potenza del motore dell'asse Y8,5 KW
Potenza del motore dell'asse Y1.8KW
Potenza del motore dell'asse Z0,4 KW
Tempo di scambio della piattaforma di lavoro15-17 anni

Vantaggi del prodotto

Dual PC uno è per il monitor, uno è per il pannello del controller

La qualità dell'immagine ultra nitida offre una riproduzione del colore più elevata e prestazioni migliori, consentendo immagini ultra nitide in ogni luogo monitorato. Le doppie fotocamere consentono agli utenti di vedere chiaramente il processo di elaborazione durante l'utilizzo dell'interfaccia, il che è comodo da usare

Collegamento pneumatico della piattaforma di scambio

Rispetto alla piattaforma di scambio elettrico, la piattaforma di scambio pneumatico può regolare la sua stabilità, prevenire collisioni, garantire la stabilità e la velocità dello scambio e può completare lo scambio entro 15 secondi.

Letto saldato a tubo rettangolare segmentato

20 anni di servizio Saldatura di piastre di lavoro pesante Piano di lavoro temprato e trattato termicamente Saldatura di piastre di lavoro pesanti, nessuna deformazione in 20 anni, adatto per laser ad altissima potenza da 10.000 watt. L'aumento di peso è molto vantaggioso per la velocità di taglio della macchina da taglio laser.

Innovativo piano di lavoro a quattro imbracature Per ridurre i danni al piano di lavoro durante la lavorazione del laser, RAYMAX ha innovato il nuovo piano di lavoro aggiungendo quattro imbracature e la durata del piano di lavoro della macchina da taglio laser a fibra sarà raddoppiata.

Sistema di monitoraggio

Sistema di controllo monitorato Nel processo di lavorazione, ogni angolo morto può essere monitorato in qualsiasi momento, il processo può essere controllato.

Gantry in alluminio aeronautico di terza generazione

È prodotto con standard aerospaziali e formato da stampaggio per estrusione a pressa da 4300 tonnellate. Dopo il trattamento di invecchiamento, la sua forza può raggiungere 6061 T6 che è la forza più forte di tutti i gantry. L'alluminio aeronautico presenta molti vantaggi, come buona tenacità, leggerezza, resistenza alla corrosione, antiossidante, bassa densità e aumenta notevolmente la velocità di elaborazione.

Armadio indipendente con dispositivo a temperatura costante

Con il condizionatore per raffreddare la temperatura interna dell'armadio elettrico

Sistema di fumo superiore

Dopo il feedback dei clienti e il riepilogo dell'esperienza pratica, abbiamo adottato il fumo superiore per risolvere fondamentalmente il problema dello scarico dei fumi della macchina dell'armadio sigillato

Sistema di scarico della ventola assiale

1. La struttura è più ragionevole
2. Le prestazioni sono state notevolmente migliorate, l'effetto di pressione completo è dell'89,5%
3. Rumore dei terreni agricoli, il rumore (confrontare con il livello A) è ridotto di 6 dB
4. Ventola assiale anticorrosione, è più sicuro trasportare rifiuti. Centro di fresatura di fresatura a portale Questo è il nostro centro di fresatura, tutto il telaio della nostra macchina è realizzato da noi stessi, che può fare la precisione e il tempo di produzione, la cosa più importante è che possiamo controllare la qualità.

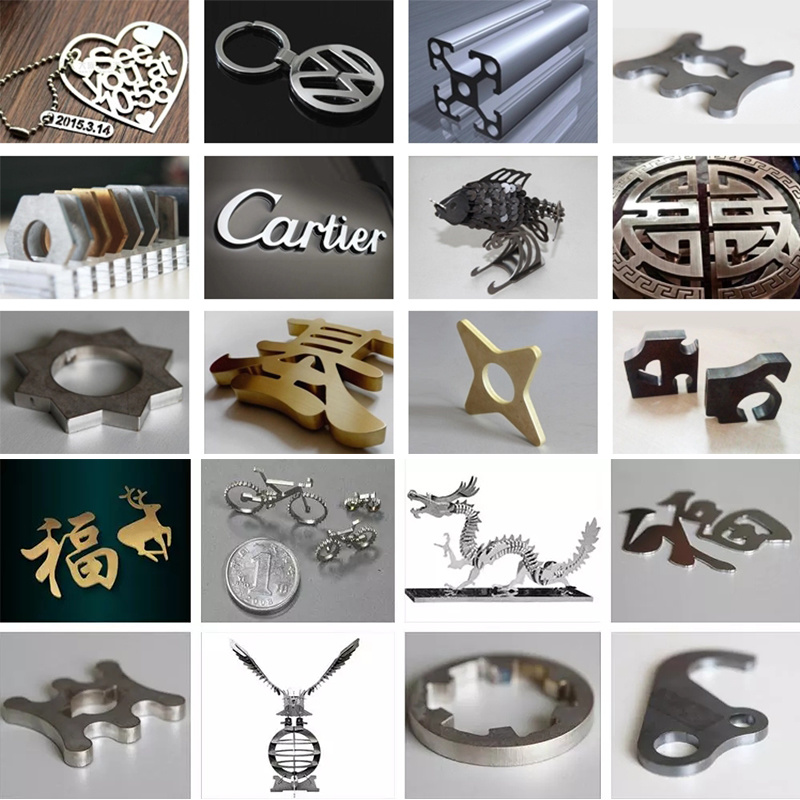

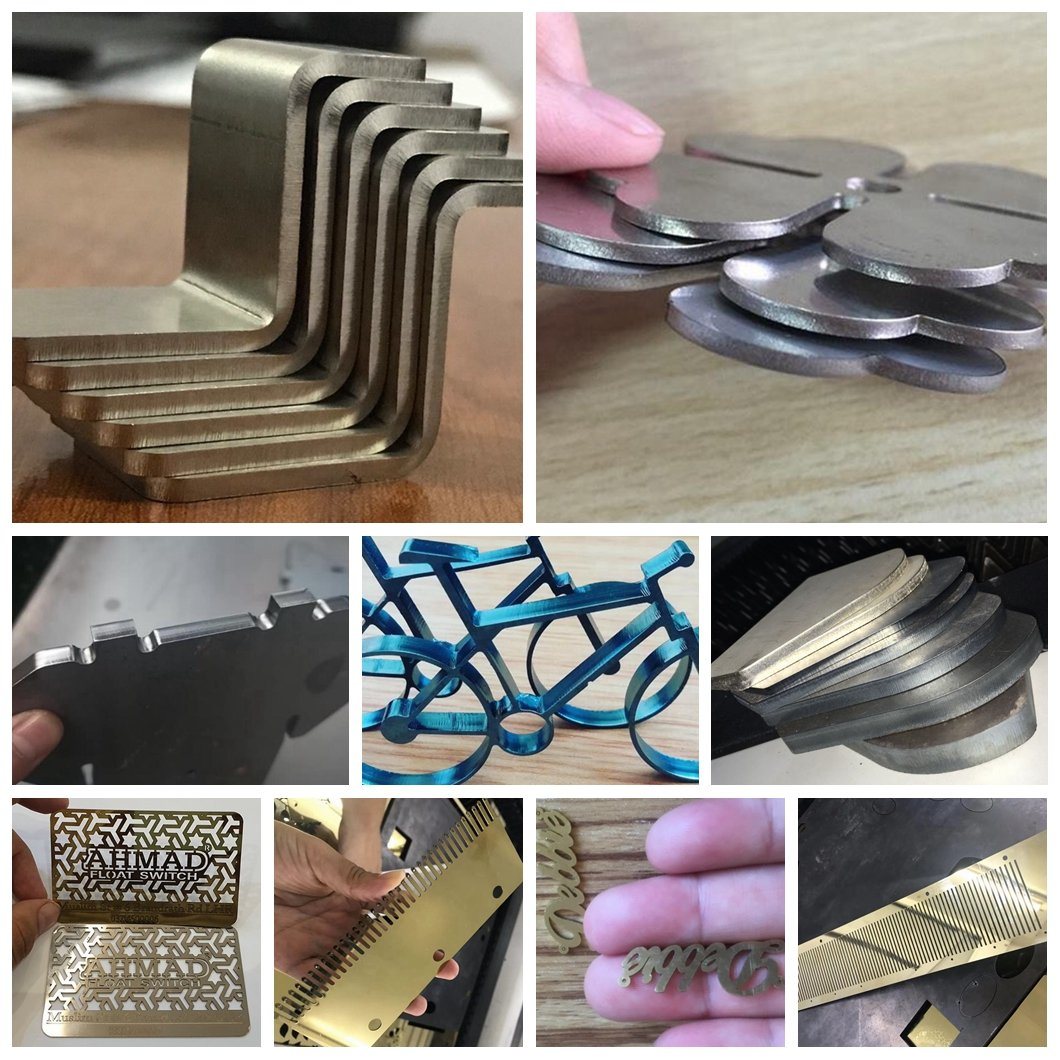

Applicazione a macchina

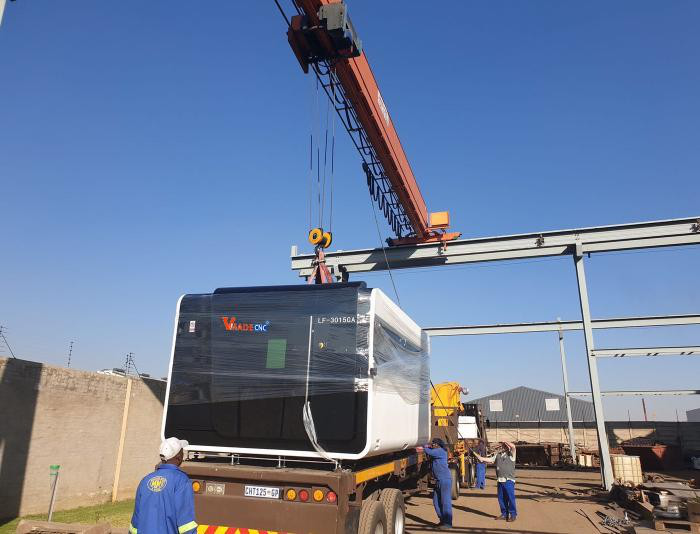

Pacchetto e spedizione

Particolari

  • Applicazione: TAGLIO LASER
  • Materiale applicabile: metallo
  • Condizione: Nuovo
  • Tipo di laser: laser a fibra
  • Area di taglio: 1500*3000 mm
  • Velocità di taglio: 160 m/min
  • Formato grafico supportato: AI, PLT, DXF
  • Spessore di taglio: 0-40 mm in base alla diversa potenza
  • CNC o no: Sì
  • Modalità di raffreddamento: raffreddamento ad acqua
  • Software di controllo: Cypcut
  • Marca sorgente laser: IPG/Raycus
  • Marca della testa del laser: Raytools/Precitec
  • Marca del servomotore: giapponese Yaskawa
  • Marca della guida: HIWIN/APEX
  • Marca del sistema di controllo: CypCut
  • Peso (KG): 7920 KG
  • Punti chiave di vendita: lunga durata
  • Garanzia: 3 anni
  • Settori applicabili: hotel, negozi di abbigliamento, negozi di materiali da costruzione, stabilimenti di produzione, officine di riparazione di macchinari, fabbriche di alimenti e bevande, fattorie, ristoranti, uso domestico, vendita al dettaglio, negozi di alimentari, tipografie, lavori di costruzione, energia e miniere, negozi di alimentari e bevande , Compagnia pubblicitaria
  • Rapporto di prova del macchinario: fornito
  • Video ispezione in uscita: Fornito
  • Garanzia dei componenti principali: 3 anni
  • Componenti principali: motore, sorgente laser
  • Area di lavoro: 1500*3000 mm
  • Sorgente laser: Raycus IPG
  • Potenza laser: 1kw-12000w
  • Corsa dell'asse X, Y e Z:: 3025 mm, 1525 mm, 300 mm
  • Potenza motore asse Y: 1800w
  • Velocità di spostamento dell'asse X/Y: 160 m/min
  • Marca del binario di guida:: Hiwin/APEX
  • Marca riduttore: Francia Motovariao
  • Parte opzionale: tavola rotante/scambio/stabilizzatore di tensione/trasformatore
  • Precisione di posizionamento dell'asse X/Y: ±0,01 mm
  • Certificazione: ce, ISO
  • Servizio post-garanzia: supporto tecnico video, supporto online, pezzi di ricambio, servizio di manutenzione e riparazione sul campo
  • Posizione del servizio locale: Germania, Australia
  • Posizione dello showroom: Germania, Australia
  • Tipo di marketing: tagliatrice laser a caldo
