Pressa idraulica piegatrice da 3 metri da 160 tonnellate di alta qualità Cnc Wc67y-piegatrice

Descrizione del prodotto

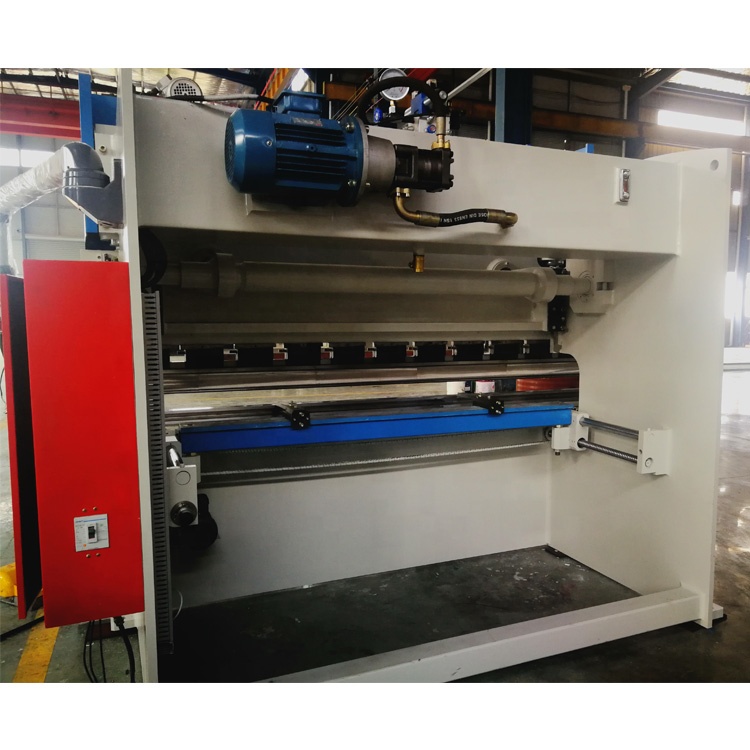

Pressa piegatrice idraulica cnc con registro di precisione, servomotore, protezione di sicurezza, morsetto rapido, vite a ricircolo di sfere e guida lineare. Tutti da Germania, USA, Olanda, Italia Ricambi di marca. Lo spessore e la lunghezza della piega possono essere realizzati su misura.

Calibro posteriore ad alta precisione

Grafica tagliabile

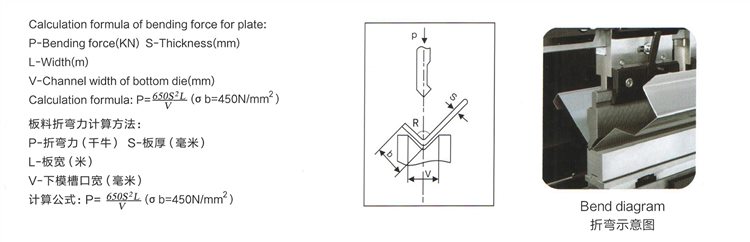

Metodo di calcolo della forza di piegatura della lamiera

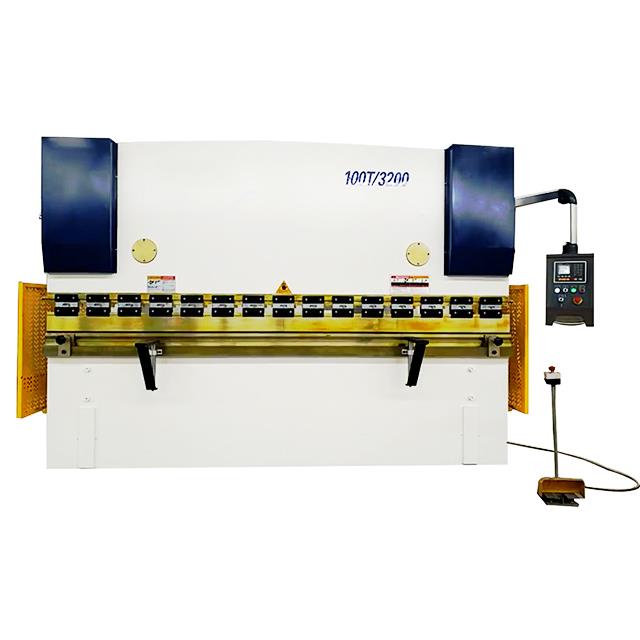

Pressa piegatrice WC67Y/K

• Controllo servomotore
• Memorizza fino a 100 programmi
• Fino a 25 curve per programma
• Libreria degli strumenti e programma degli strumenti
• Programma automatico dell'angolo di piegatura
• Maggiore velocità di ram e backgahge
• Maggiore precisione di flessione e posizionamento

Caratteristiche WC67Y/K

• L'intera struttura della macchina saldata raggiunge un'elevata rigidità; la macchina è progettata dal software ANSYS in grado di garantire l'affidabilità e la precisione della pressa piegatrice.
• I motori per il registro posteriore sono controllati da un inverter, che può ottenere un'elevata precisione di posizionamento del registro posteriore e del pistone modificando la frequenza e la tensione del motore.

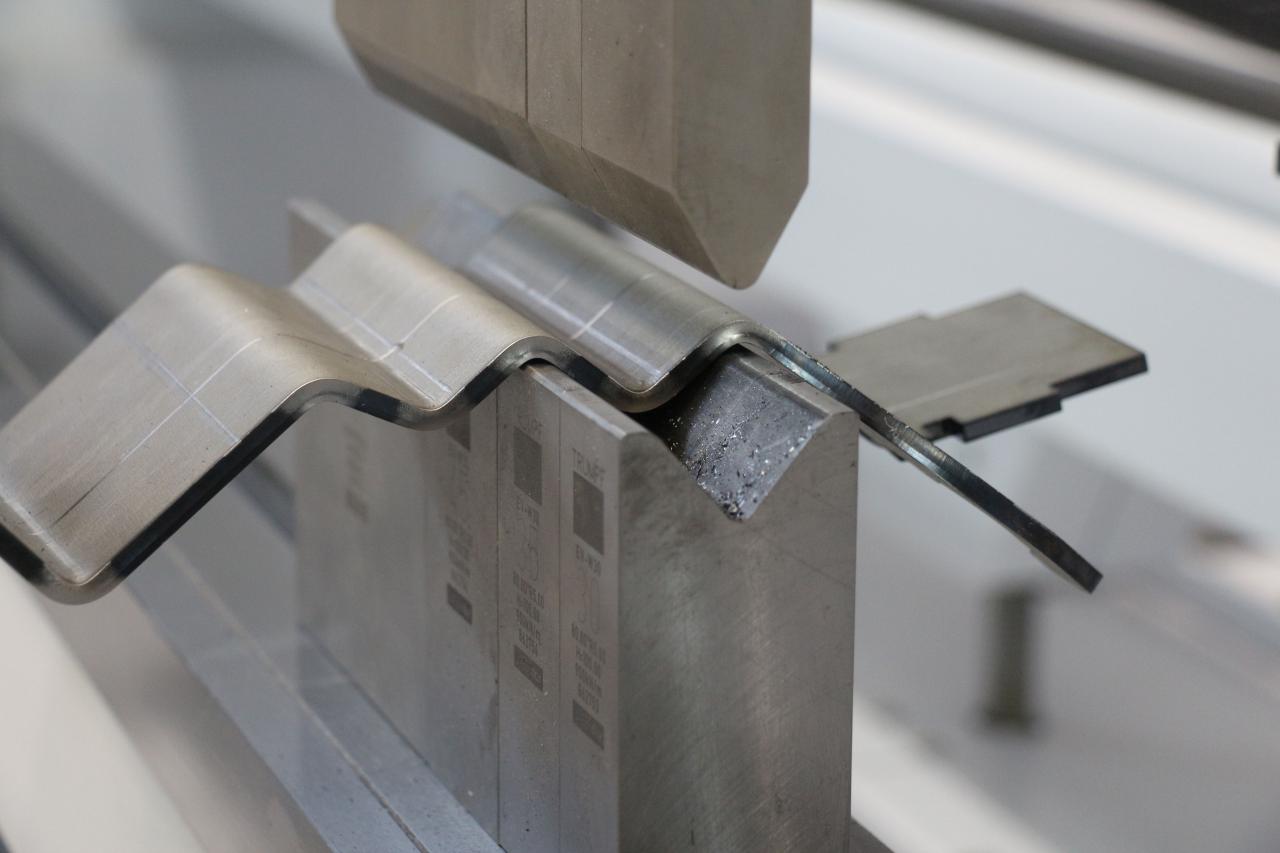

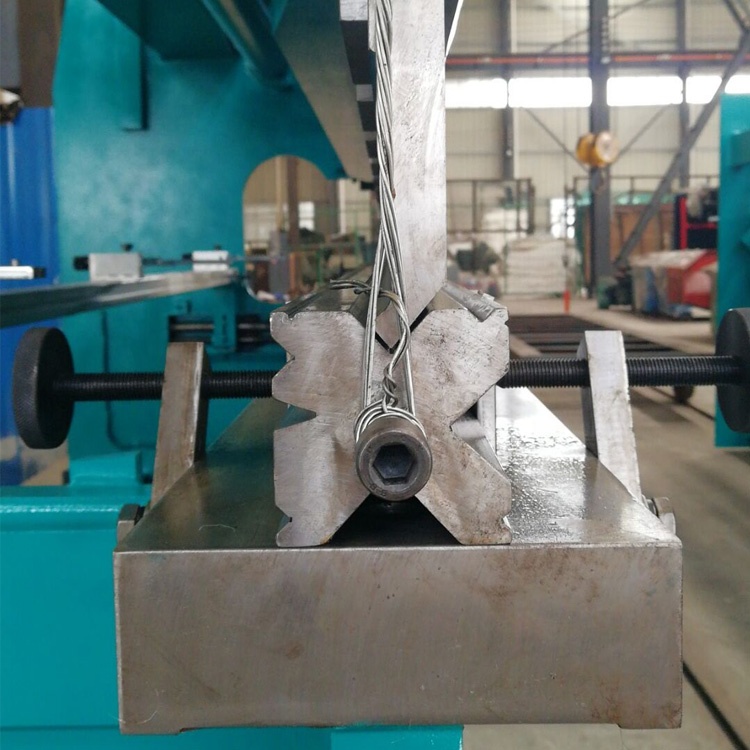

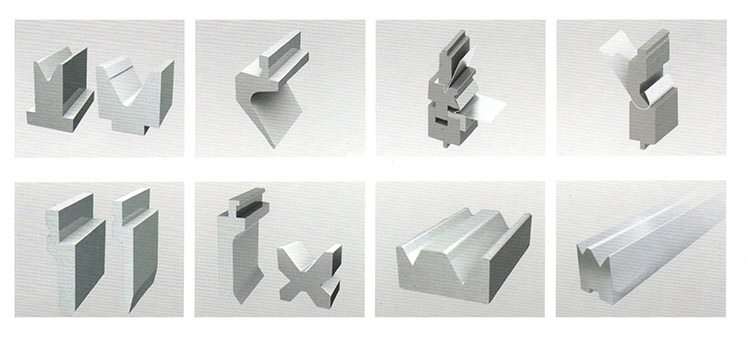

• Diversi punzoni e matrici sono opzionali in base alle esigenze del cliente, come matrice Multi-V, matrice a raggio, matrice a collo d'oca, ecc. Un set completo di punzoni e matrici standard sarà incluso gratuitamente.
• L'asse X (Backgahge) e l'asse Y (corsa del pistone o corsa del cilindro) possono essere programmati dal controller di sistema E21, che può memorizzare fino a 40 gruppi di programmi. La protezione di sicurezza in metallo laterale e posteriore soddisfa gli standard di sicurezza europei.
• Il sovraccarico idraulico può essere protetto dalla valvola di troppopieno, la pressione del sistema può essere regolata facilmente dal pressostato.
• L'interruttore a pedale con pulsante di emergenza può arrestare immediatamente la macchina in caso di incidente.

Tipo	Pressione nominale	Lunghezza piano di lavoro	Spaziatura delle colonne	Profondità della gola	Corsa diapositiva	Massimo aperto	Potenza del motore	Dimensioni
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y-63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

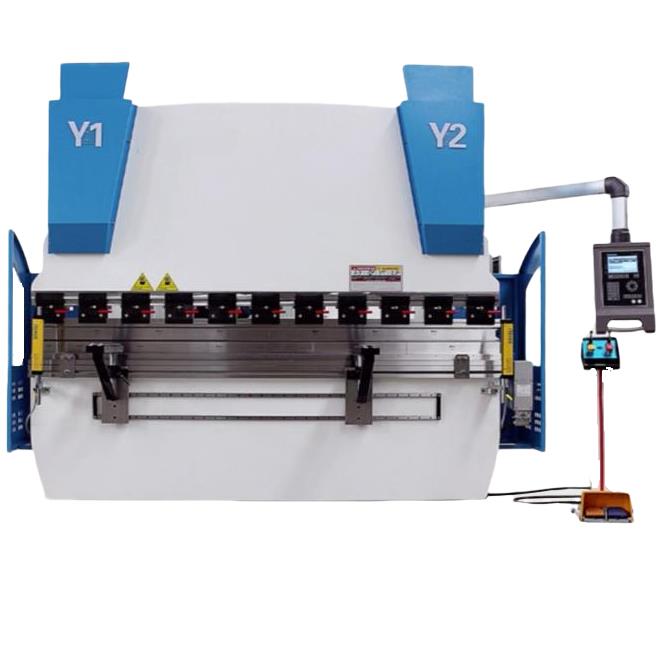

Pressa piegatrice WE67K

La piegatrice CNC servoassistita elettroidraulica serie WE67K adotta la saldatura integrale e la struttura di elaborazione integrale.

I componenti principali del corpo vengono analizzati con il software di analisi agli elementi finiti ANSYS, che garantisce l'affidabilità e la precisione complessiva della macchina utensile.

Il cilindro principale dell'olio su entrambi i lati interrompe la modalità di controllo della corsa della tradizionale piegatrice meccanica a deflettore e adotta la modalità di controllo a circuito chiuso costituita dalla servovalvola elettroidraulica importata dalla Germania e dal righello della griglia importato dalla Germania.

Caratteristiche WE67YK

• Configurazione avanzata, pressa piegatrice idraulica CNC ad alta precisione e alta efficienza
• Struttura di saldatura olistica
• Servosistema elettroidraulico, il controllo a circuito chiuso della sincronizzazione del cursore
• Meccanismo a doppia corona
• Configurazione standard con 3 1 assi:
  Y1 (verso l'alto verso il basso del cilindro sinistro)
  Y2 (verso l'alto verso il basso del cilindro destro)
  X(avanti-indietro di rovescio)
  V (coronamento idraulico)

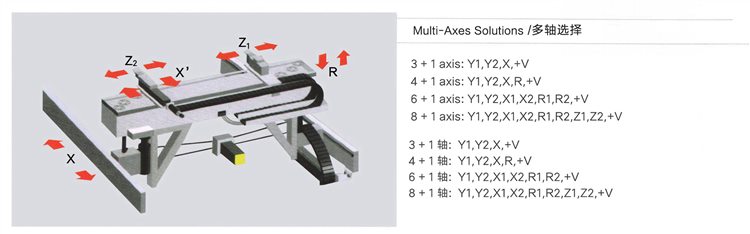

• Sistema di registro posteriore opzionale:
  Registro posteriore a 4 assi (X.R,Z1.Z2)
  Registro posteriore a 5 assi (XR Z1. Z2, X')
  Registro posteriore a 6 assi (X1. X2. R1. R2, Z1. Z2)

Tipo	Pressione nominale	Lunghezza piano di lavoro	Spaziatura delle colonne	Profondità della gola	Corsa diapositiva	Massimo aperto	Potenza del motore	Dimensioni
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

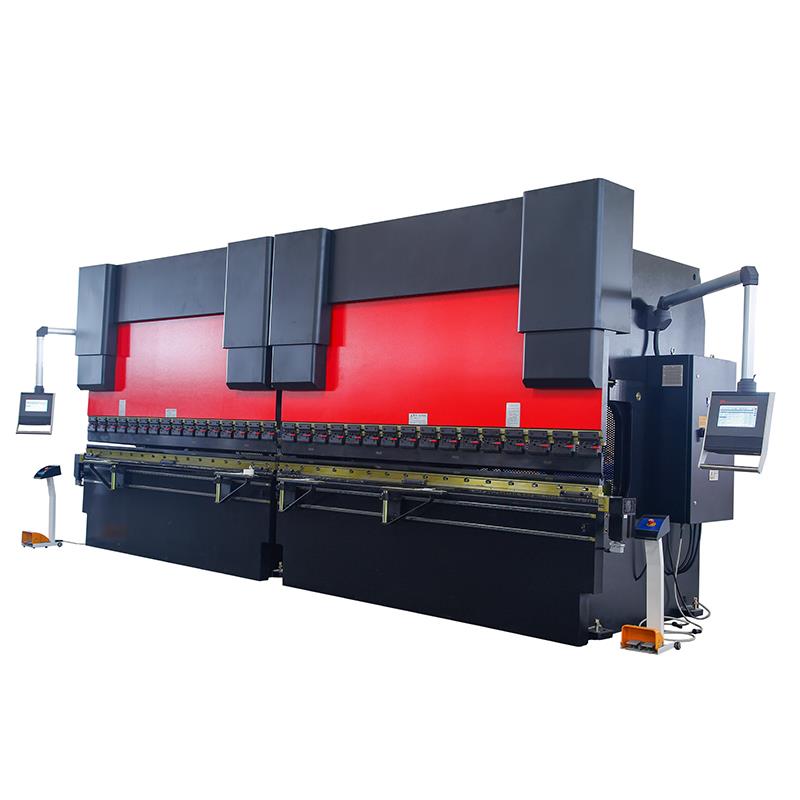

Pressa piegatrice tandem

• Sono stati selezionati due mainframe (WC67Y/WE67K) per configurare l'attrezzatura sincrona con collegamento a doppia macchina.
• La piegatrice combinata a doppia macchina può lavorare pezzi super lunghi, particolarmente adatti per la costruzione di città, pali della luce autostradale, pali elettrici e così via.
• Le due tipologie di macchine utensili possono essere utilizzate anche separatamente per migliorare l'efficienza produttiva e sono dotate di un meccanismo di compensazione della deflessione.
• Il meccanismo sincrono adotta il servo liquido meccanico e il blocco meccanico.
• Questa macchina è stata combinata da due serie di presse piegatrici da 400 tonnellate.
• Il controllo in tandem raggiunge il funzionamento sincrono. La singola macchina è stata combinata dal tavolo di lavoro, dal pannello a parete destro e sinistro.
• A causa del trasporto, adottiamo una struttura assemblata. La cremagliera ha una forte rigidità, due cilindri sono stati installati sul pannello della parete destra e sinistra, l'impianto idraulico era sotto l'azione dell'impianto elettrico, il pistone di azionamento si abbassava. Sul pistone ci sono stampi superiori, quando gli stampi superiori e gli stampi inferiori si toccano, il sistema aumenterà la pressione e formerà i pezzi.
• Con diversi stampi e sotto diversi tipi di piegatura, può ottenere diverse forme di pezzi. La qualità è stabile e
  affidabile.

Tipo	Pressione nominale	Lunghezza piano di lavoro	Spaziatura delle colonne	Profondità della gola	Corsa diapositiva	Massimo aperto
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Qual è il nostro prodotto principale?

A1: La nostra azienda è un macchinario professionale per la lavorazione della lamiera di RAYMAX. Concentrati su pressa a quattro colonne, pressa per porte goffratrici, piegatrice, cesoia, macchina per il taglio al plasma cnc, laminatrice, punzonatrice, fabbro idraulico, attrezzatura per saldatura. Tutte queste macchine saranno risolte per il serbatoio, la padella, il carrello, ecc.

Q2. Quando posso avere il prezzo?

A2: Di solito offriamo la quotazione entro 8 ore, per un'offerta urgente, si prega di contattare con noi per uno speciale.

Q3. Qual è il termine commerciale?

A3: Accettiamo franco fabbrica, FOB Dalian, CNF o CIF, come vostro requisito.

Q4. Quanto è lungo il nostro tempo di produzione?

R4: Dipende dal tipo di attrezzatura.
Consegniamo spesso la merce entro 35 giorni.

Q5. Qual è il termine di pagamento?

A5: Da T/T prima della spedizione o da L/C a vista.

Q6. Durante la spedizione, se si verificano danni ai prodotti, come si ottiene la sostituzione?

R6: In primo luogo, dovremmo indagare sul motivo che causa il danno. Allo stesso tempo, richiederemo noi stessi l'assicurazione o assisteremo l'acquirente.
In secondo luogo invieremo la sostituzione all'acquirente. Il responsabile del suddetto danno si farà carico del costo della sostituzione.

Q7. Quali sono le vostre condizioni di imballaggio?

A7: Imballaggio: pacchetto degno dell'esportazione adatto per il trasporto di container.
Cassa in legno, pallet in ferro, film plastico ecc.

Q8. Testate tutte le vostre merci prima della consegna?

A8: Sì, abbiamo un test al 100% prima della consegna.

Q9: Dove si trova la tua fabbrica?

A9: La nostra fabbrica si trova a Dalian, nella provincia di Liaoning.

Q10: Qual è la tua garanzia?

A10: Garanzia: 24 mesi dall'esercizio commerciale o 18 mesi dalla data di spedizione, salvo scadenza anticipata.

Q11: Puoi organizzare un'ispezione pre-spedizione di trenta parti?

A11: Ispezione prima della spedizione: l'ispezione prima della spedizione del fornitore è Definitiva; ispezione pre-spedizione da parte di terzi sul costo dell'acquirente.

Q12: possiamo fare il nostro logo OEM?

R12: Sì, per i prodotti con disegno da te fornito applichiamo ovviamente il tuo logo",

Particolari

• Corsa del cursore (mm): 320 mm
• Livello automatico: semiautomatico
• Profondità della gola (mm): 450 mm
• Tipo di macchina: barra di torsione, pressa piegatrice
• Lunghezza del piano di lavoro (mm): 3200
• Larghezza del piano di lavoro (mm): 400 mm
• Dimensioni: 3260*3100*3800 mm
• Condizione: Nuovo
• Materiale/metallo lavorato: ottone/rame, acciaio inossidabile, LEGA, acciaio al carbonio, alluminio
• Automazione: automatica
• Servizi Extra: Lavorazione
• Peso (KG): 44000
• Potenza motore (kw): 37 kw
• Punti chiave di vendita: automatico
• Garanzia: 1 anno
• Settori applicabili: negozi di materiale da costruzione, officine di riparazione di macchinari, impianti di produzione, aziende agricole, vendita al dettaglio, lavori di costruzione, società di pubblicità
• Sede dello showroom: Stati Uniti, Brasile, Perù, Tailandia, Argentina, Cile, Colombia, Algeria
• Tipo di marketing: Nuovo prodotto 2020
• Rapporto di prova del macchinario: fornito
• Video ispezione in uscita: Fornito
• Garanzia dei componenti principali: 1 anno
• Componenti principali: cuscinetto, motore, pompa, ingranaggio, PLC, recipiente a pressione, motore, altro, cambio
• Potenza: idraulica
• Materia prima: laminazione di fogli / lastre
• Servizio post-vendita fornito: tecnici disponibili per la manutenzione di macchinari all'estero, pezzi di ricambio gratuiti, installazione sul campo, messa in servizio e formazione, servizio di manutenzione e riparazione sul campo, supporto tecnico video, supporto online
• Nome: prezzo della pressa piegatrice
• CONTROLLORE: ESTUN E21s
• Controllo: inverter di frequenza per motori AC
• Profondità della gola: 450 mm
• Tipo: Utensili di piegatura idraulica
• Applicazione: piegatura di piastre in acciaio inox
• Certificazione: ce
• Servizio post-garanzia: supporto tecnico video, supporto online
