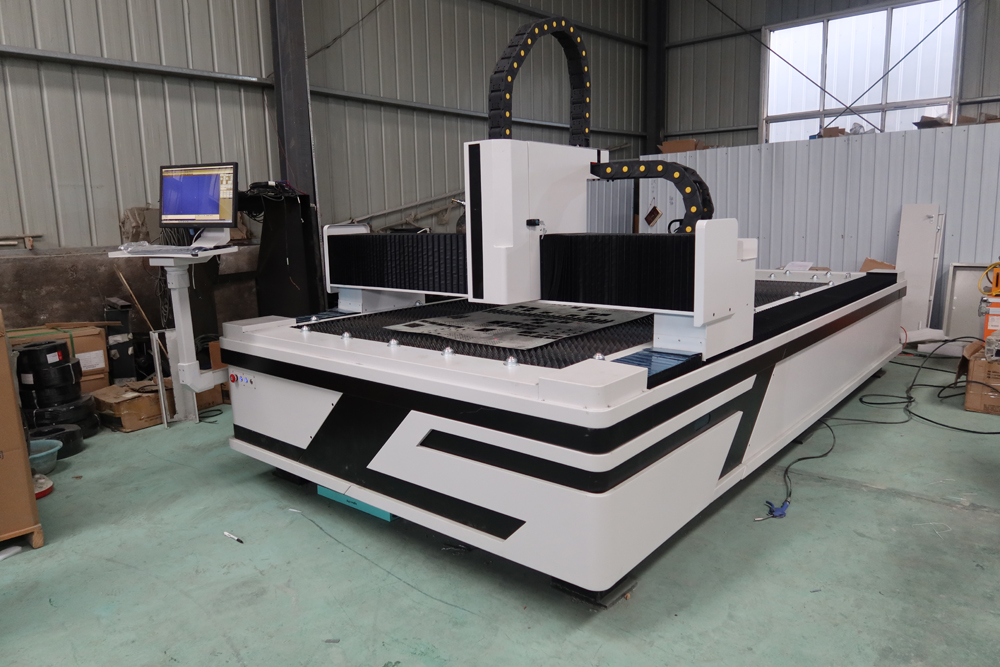

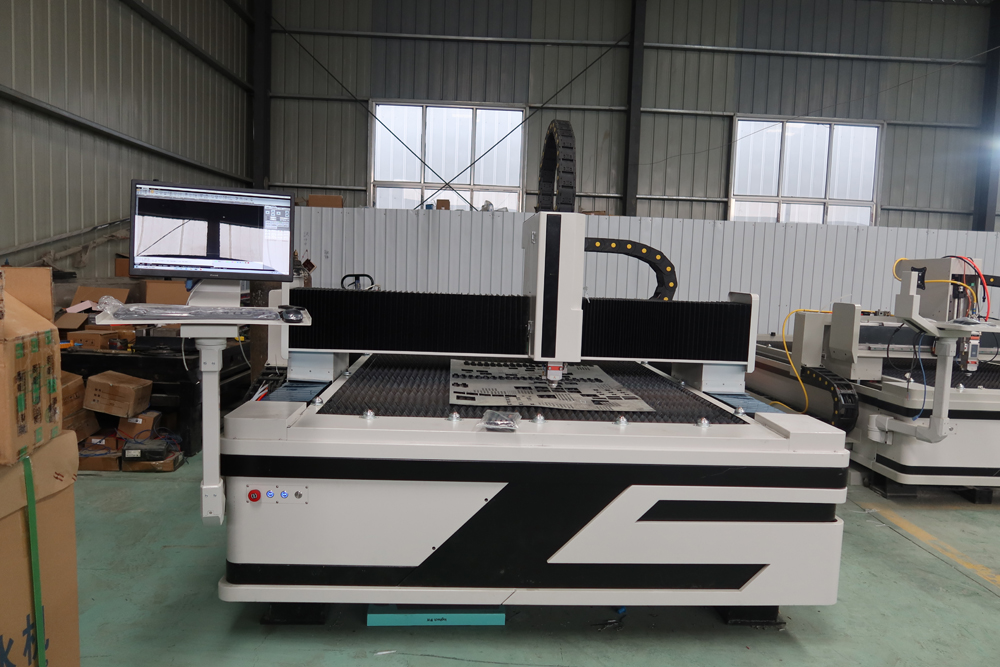

Taglio laser in fibra di alta precisione Metallo Acciaio inossidabile Carbonio 2000w

Caratteristica principale

1. La macchina da taglio laser a fibra utilizza un laser a fibra avanzato per emettere un raggio laser ad alta densità di energia e si raccoglie sulla superficie del pezzo in lavorazione, in modo che l'area del pezzo illuminata dal punto di messa a fuoco ultra fine venga istantaneamente fusa e vaporizzata, attraverso il sistema meccanico a controllo numerico. Il taglio automatico si ottiene spostando la posizione di illuminazione spot.

2. La macchina da taglio laser a fibra adotta il tipo di struttura a portale, azionamento bilaterale con cremagliera, con struttura stabile, buona rigidità e alta velocità.

3. La macchina da taglio laser in fibra è una parte saldata con molteplici trattamenti di invecchiamento. Le parti di trasmissione come riduttore, binario di guida e cremagliera e pignone sono tutte marche famose importate.

4. La struttura complessiva del gantry e la modalità di trasmissione della cremagliera e del pignone garantiscono l'attrezzatura. Posizionamento ad alta velocità, risposta dinamica veloce e buona stabilità

Campi applicabili

La macchina è ampiamente applicata nella lavorazione della lamiera, aviazione, aerospaziale, elettronica, elettrodomestici, accessori per la metropolitana, automobili, macchinari, parti di precisione, navi, attrezzature metallurgiche, ascensori, elettrodomestici, regali artigianali, lavorazione di utensili, decorazione, pubblicità, metallo trasformazione e altri Industria manifatturiera e di trasformazione.

Materiali applicabili

L'attrezzatura per il taglio laser a fibra è adatta per il taglio di metalli con lamiera di acciaio inossidabile, lamiera di acciaio dolce, lamiera di acciaio al carbonio, lamiera di acciaio legato, lamiera di acciaio per molle, lamiera di ferro, ferro zincato, lamiera zincata, lamiera di alluminio, lamiera di rame, lamiera di ottone, lamiera di bronzo , Placca d'oro, Placca d'argento, Placca di titanio, Lamiera, Placca di metallo, Tubi e tubi, ecc. Tecnica

Parametri

Modello	RAYMAX-F1530
Intervallo di elaborazione massimo	3000*1500 mm
Tavolo da lavoro	Dente di sega
Sistema laser	MAX/RAYCUS/IPG
Potenza laser	1000 W/1500 W/2000 W/3000 W
Spessore di taglio	Dipende dalla materia
Modalità di guida	Azionamento servomotore, pignone e cremagliera YYC con binario di guida PMI
Lunghezza d'onda del laser	1060-1080 nm
Precisione di posizionamento	±0,03 mm
Precisione di riposizionamento	±0,01 mm
Larghezza minima della linea	±0,02 mm
Modi di raffreddamento	Raffreddamento ad acqua
Alimentazione elettrica	380V/50Hz
Dimensioni della macchina	4.4X2.3X1.8M
Peso lordo	2700 kg

Sorgente laser – MaxMax: il laser a fibra è il leader mondiale nel laser a fibra che produce il 70% della sorgente laser a fibra cinese. Il massimo i laser a fibra sono laser a fibra efficienti, affidabili ed esenti da manutenzione. Ha un design super compatto con la sorgente laser alloggiata in un armadio sigillato ermeticamente per un funzionamento a prova di polvere.

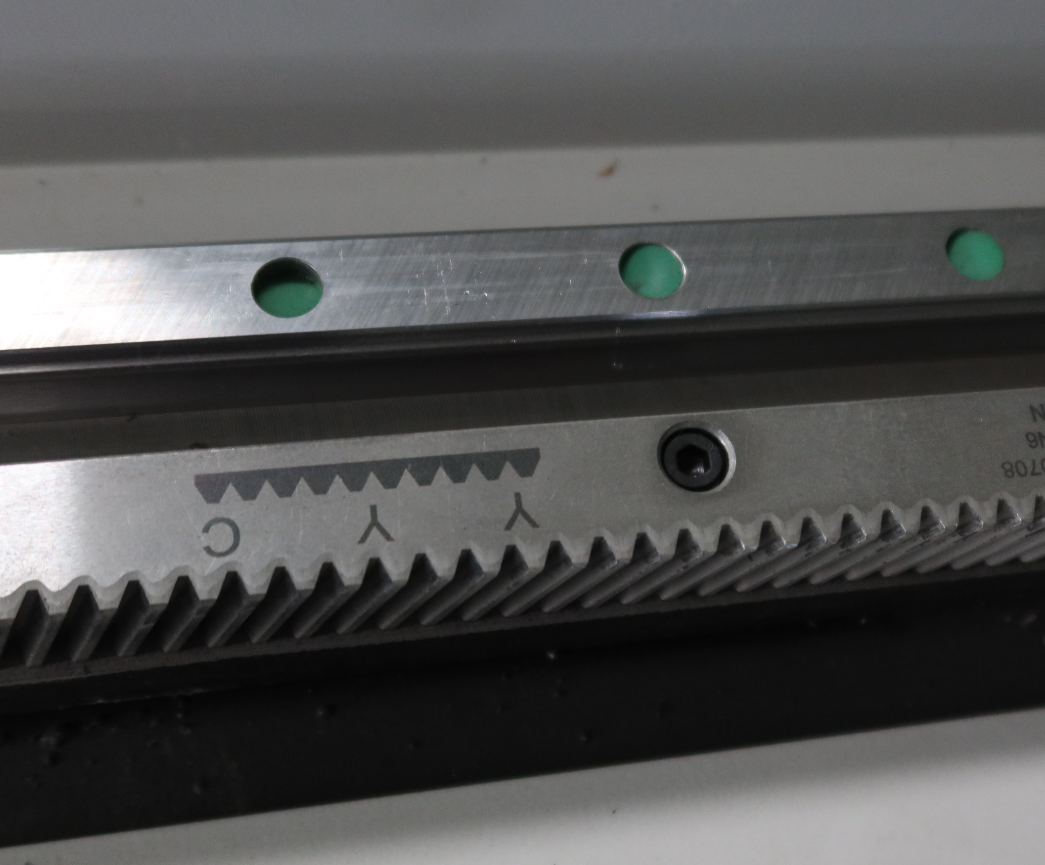

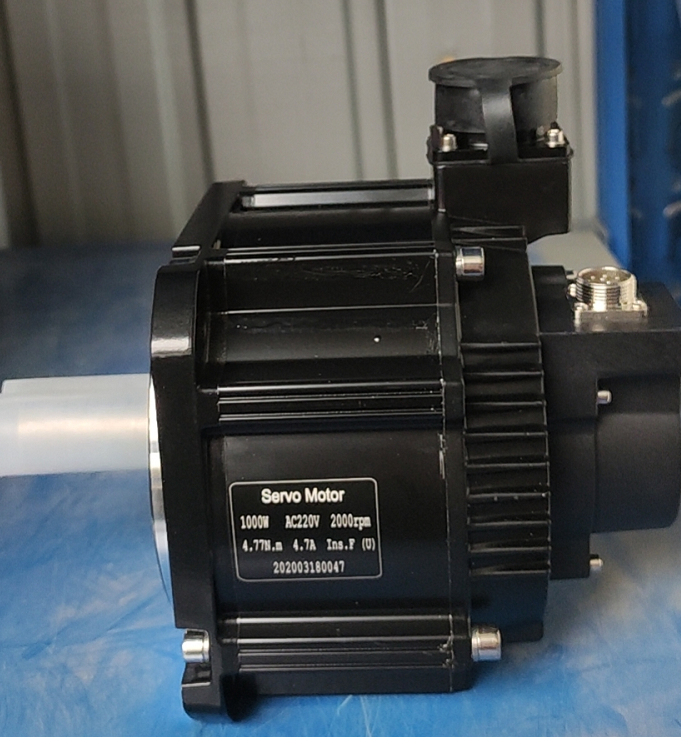

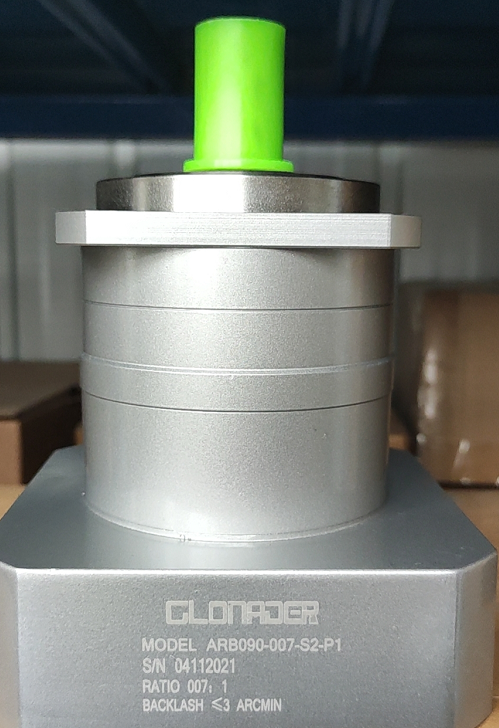

Trasmissione: servomotore, riduttore di velocità, cremagliera YYC, guida PMI; I servomotori e azionamenti Senchuan con velocità elevata e stabilità delle prestazioni. Il sistema di trasmissione lineare comprende la cremagliera elicoidale YYC e le guide lineari PMI che migliorano la precisione e l'efficienza. Il vantaggio della leggerezza, dell'elevata rigidità e del design modulare offre stabilità a lungo termine e maggiore efficienza.

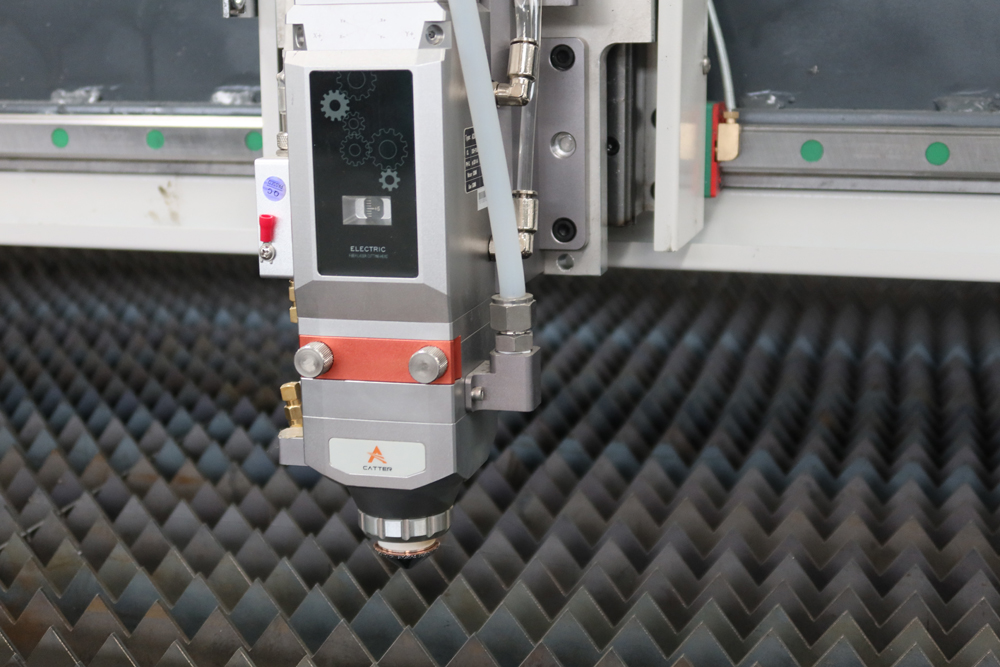

Testa di taglio-Au3Tech: la testa di taglio laser in metallo con messa a fuoco automatica per desktop A200E, serie A-cutter di marca tedesca, è progettata per una potenza laser entro 2000 W, che è una soluzione meravigliosa per la potenza media del taglio con messa a fuoco automatica piatta del laser quando si lavora con la scheda di controllo del movimento MCC serie e software di taglio serie SC. Design antipolvere di alta qualità, parti lavorate di precisione.

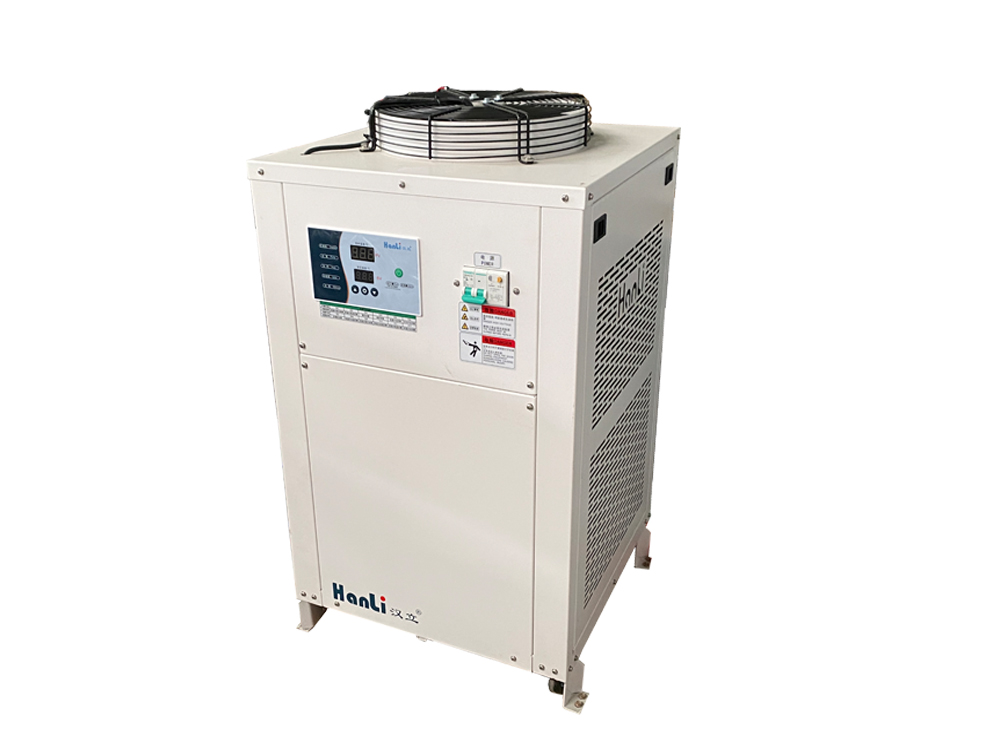

Refrigeratore d'acqua: refrigeratore Wuhan hanliMarchio: refrigeratore wuhan hanli Raffreddamento del laser e della testa di taglio Doppia temperatura e doppio controllo

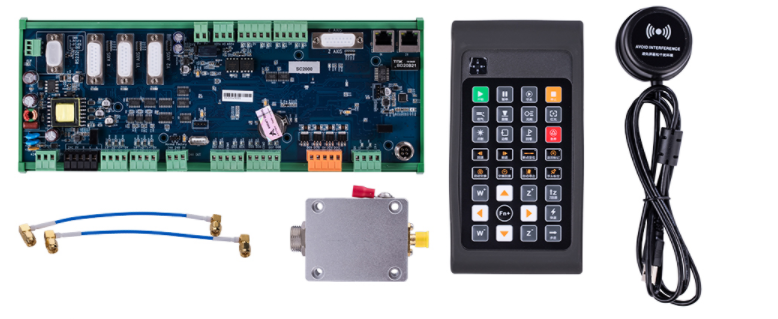

CNC Controller-Au3Tech: le operazioni sono semplici, con potenti funzioni CAM basate sulla progettazione CAD automatica, supporto dell'importazione grafica, disegni grafici, editing grafico e così via. Potente funzione di linea guida, supporta vari modi per guidare la linea. Supporta il taglio o la marcatura multistrato e altri tipi di metodi di lavorazione. Supporta il rilevamento della posizione di rottura / avanti / indietro e così via. L'allarme in tempo reale, stabile e affidabile, supporta la misurazione dell'errore di esecuzione, può controllare l'errore tra l'obit in esecuzione e l'errore grafico.

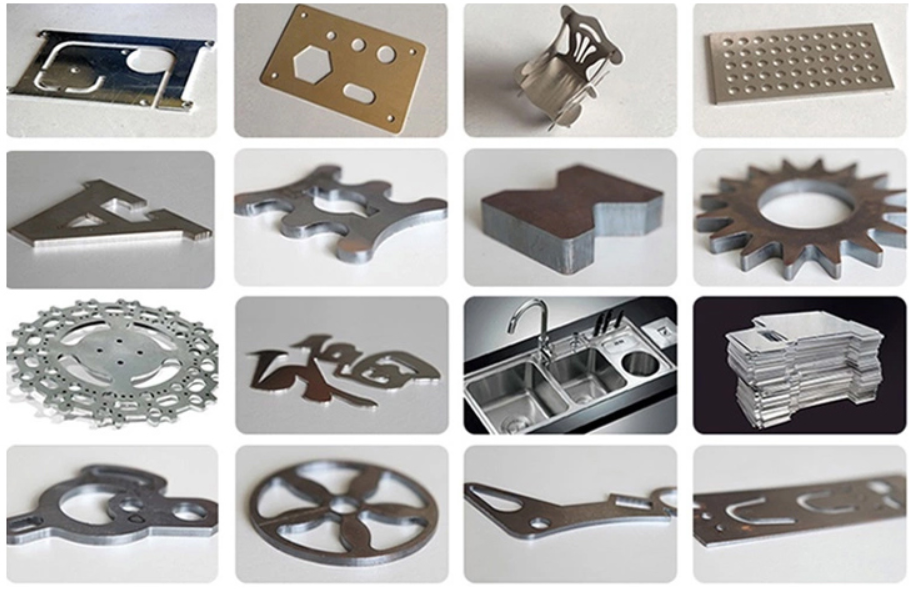

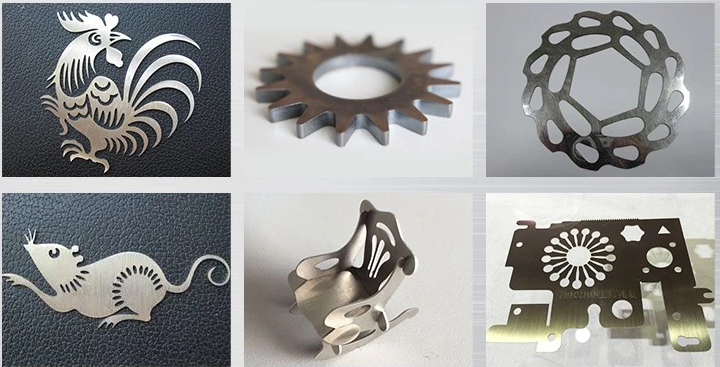

Mostra campione

Particolari

• Applicazione: TAGLIO LASER
• Materiale applicabile: metallo, altro
• Condizione: Nuovo
• Tipo di laser: laser a fibra
• Area di taglio: 3000*1500 mm
• Velocità di taglio: dipende dal materiale
• Formato grafico supportato: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Spessore di taglio: dipende dal materiale
• CNC o no: Sì
• Modalità di raffreddamento: RAFFREDDAMENTO AD ACQUA
• Software di controllo: software SC2000
• Luogo di origine: Shandong, Cina
• Marca sorgente laser: MAX
• Marca della testa del laser: Au3Tech
• Marca del servomotore: Delta
• Marca della guida: PMI
• Marca del sistema di controllo: Au3Tech
• Peso (KG): 2700 KG
• Punti chiave di vendita: automatico
• Garanzia: 2 anni
• Settori applicabili: hotel, negozi di materiale da costruzione, vendita al dettaglio, altro
• Rapporto di prova del macchinario: fornito
• Video ispezione in uscita: Fornito
• Garanzia dei componenti principali: 2 anni
• Componenti principali: sorgente laser, trasmissione, testa di taglio-Au3Tech, refrigeratore d'acqua, controller CNC-Au3Tech
• Modalità laser: laser a fibra
• Lunghezza d'onda laser: 1060-1080 nm
• Precisione di posizionamento: ±0,03 mm
• Potenza laser: 1000 W/1500 W/2000 W/3000 W
• Precisione di riposizionamento: ±0,01 mm
• Larghezza minima della linea: ±0,02 mm
• Potenza: 22 KW
• Tensione di lavoro:: 1kw 1.5kw AC220V/50Hz/60HZ 2kw AC380V/50Hz/60HZ
• MOQ: 1 set
• Certificazione: ce, ISO
• Servizio post-vendita fornito: supporto online, installazione sul campo, messa in servizio e formazione
• Servizio post-garanzia: supporto tecnico video, supporto online
• Posizione del servizio locale: nessuno
• Posizione dello showroom: Nessuno
• Tipo di marketing: Nuovo prodotto 2021
