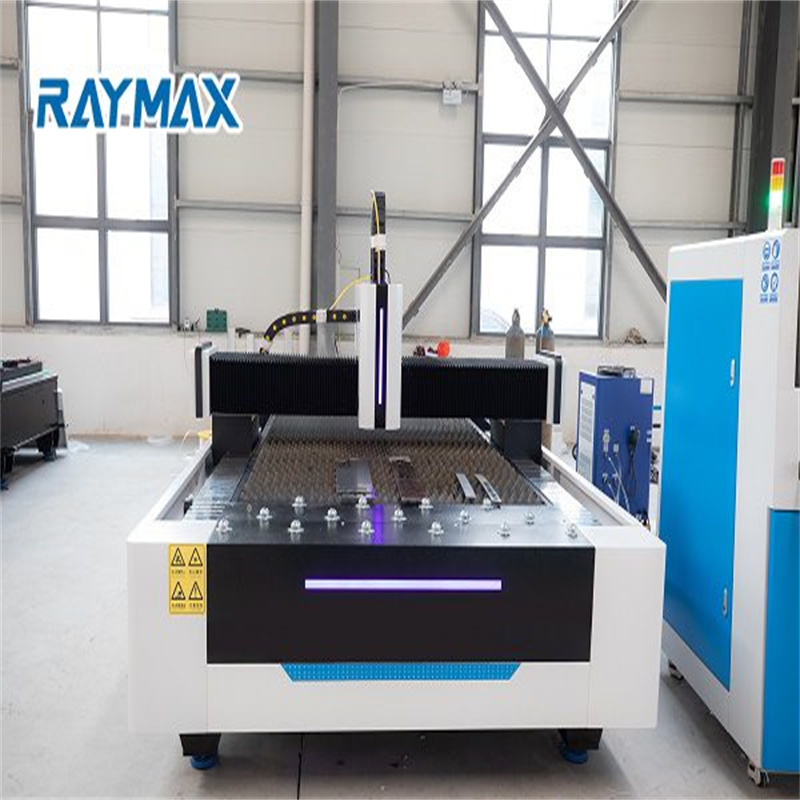

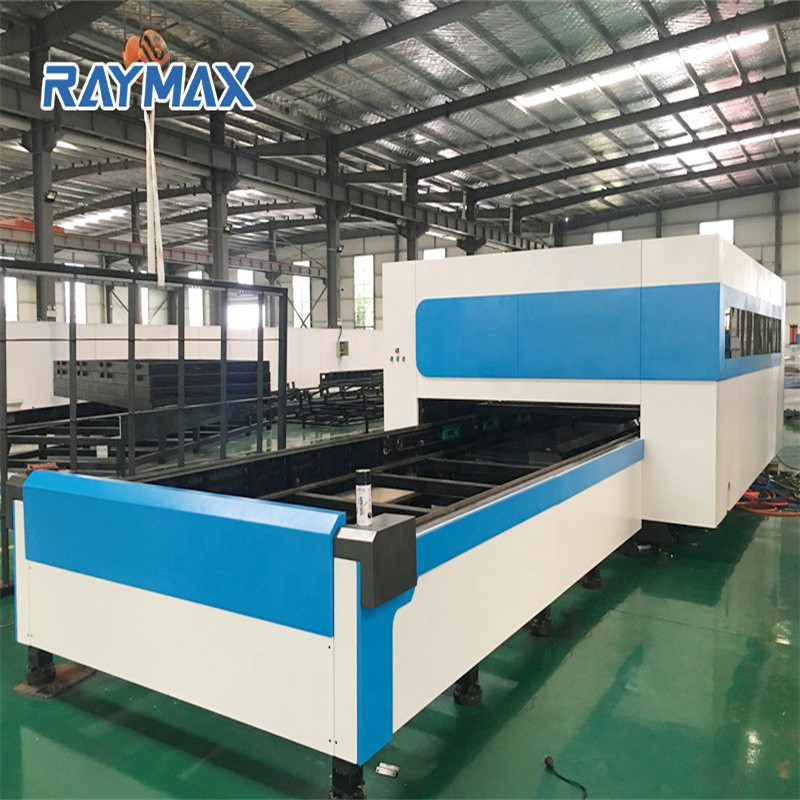

Tagliatrice Laser Fibra Masterline 8kw 4000x2000mm Con Sorgente Laser Ipg

Descrizione dei prodotti

Macchina da taglio laser a fibra da 10KW per acciaio inossidabile da taglio laser a fibra ad alta potenza 10000W assembla la propria macchina da taglio laser 2000w/3000w/4000w/6000w secondo i più severi standard di qualità con nient'altro che componenti di livello mondiale per garantire una qualità duratura a un prezzo interessante. SmartLine è la macchina da taglio laser 2D per uso generico utilizzata in tutto il mondo in una moltitudine di applicazioni, esigenze di produzione e budget. Disponibile in cinque taglie e con potenze laser che vanno da 1.000W a 6.000W Laser fibra.

Sono inclusi i seguenti elementi:

• Testa di taglio laser: testa di taglio laser Raytools; testa di taglio Precitec

• Controller CNC: sistema CNC CypCut Fscut 2000; Sistema di controllo touch screen BECKHOFF TwinCAT Sistema CNC TwinCAT HYPCUT Touch FSCUT8000

• Area di taglio: 3000x1500mm, 4000x20000mm, 6000x2000mm, 6000x2500mm

• Velocità di taglio: Max 100 m/min; Posizionamento: 140 m/min; Accelerazioni: 1.6G

BRAND SmartLine è la macchina da taglio laser 2D per uso generico utilizzata in tutto il mondo in una moltitudine di applicazioni, esigenze di produzione e budget. Disponibile in cinque taglie e con potenze laser che vanno da 1.000W a 6.000W Laser fibra.

TELAIO COMPLETAMENTE RICOTTO

i telai in acciaio subiscono una ricottura a oltre 600⁰ per alleviare lo stress. Sono costruiti per durare anni di uso intenso senza distorsioni. Il sistema di cambio pallet automatico consente un peso di carico di oltre 1800 kg. Un telaio più pesante significa meno vibrazioni e migliore precisione. i telai della macchina sono rinforzati per ridurre al minimo torsioni e deformazioni mentre il robusto telaio della macchina è unito al telaio da barre d'acciaio.

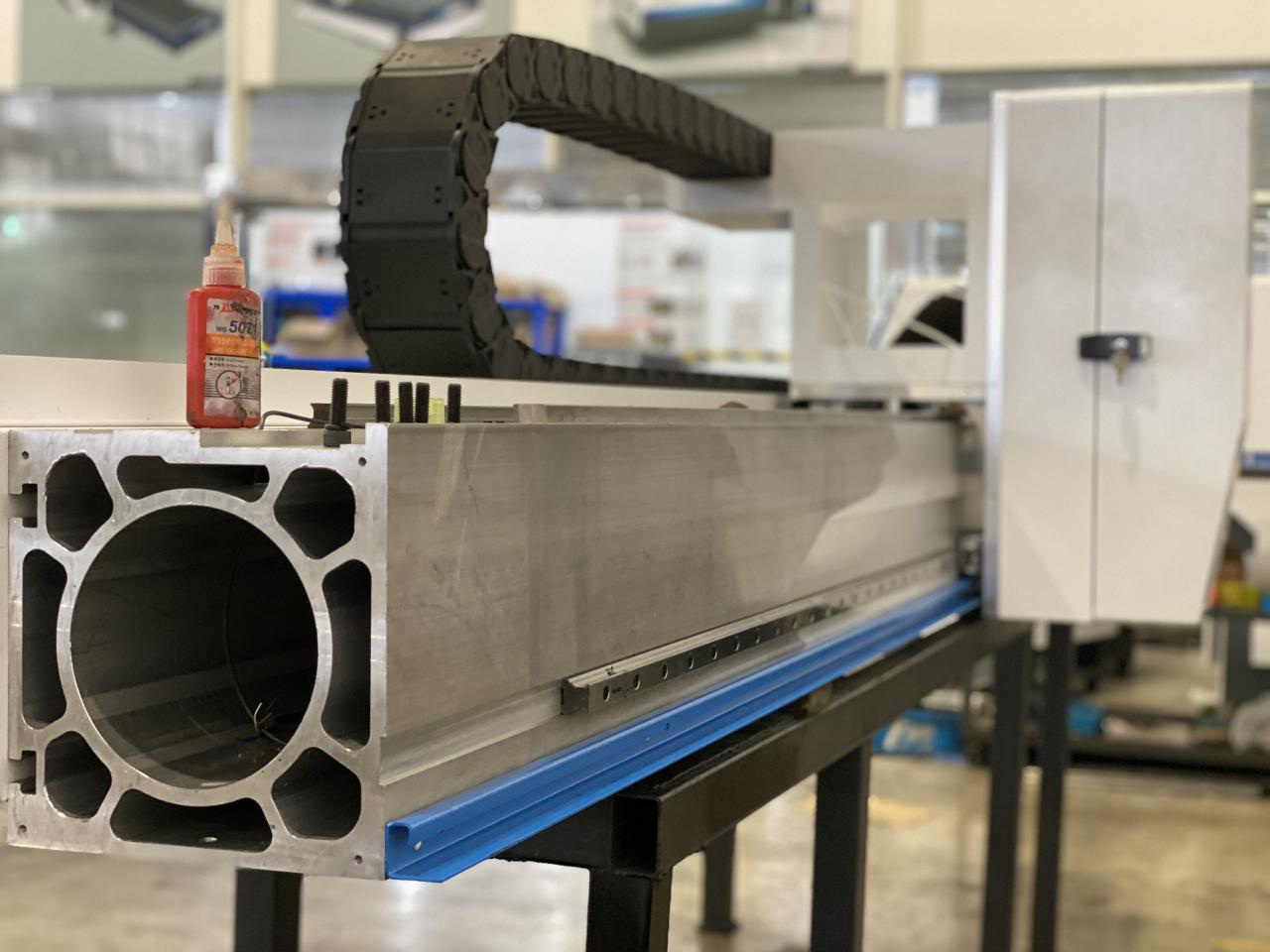

SEZIONE DEL RAGGIO LASER

Il corpo della trave adotta il metodo generale di fusione dell'alluminio, la ricottura elimina le sollecitazioni e i processi interni, il processo è la colata → lo stress di ricottura → la sgrossatura → l'invecchiamento delle vibrazioni → la semifinitura → l'invecchiamento delle vibrazioni → la lavorazione di finitura, la macchina viene lavorata dopo il rinvenimento, la forza, la rigidità e la stabilità del raggio sono garantite, la precisione del raggio può essere mantenuta a lungo. Principalmente per il taglio ad alta velocità della macchina da taglio laser ad alta potenza fornisce una garanzia efficace.

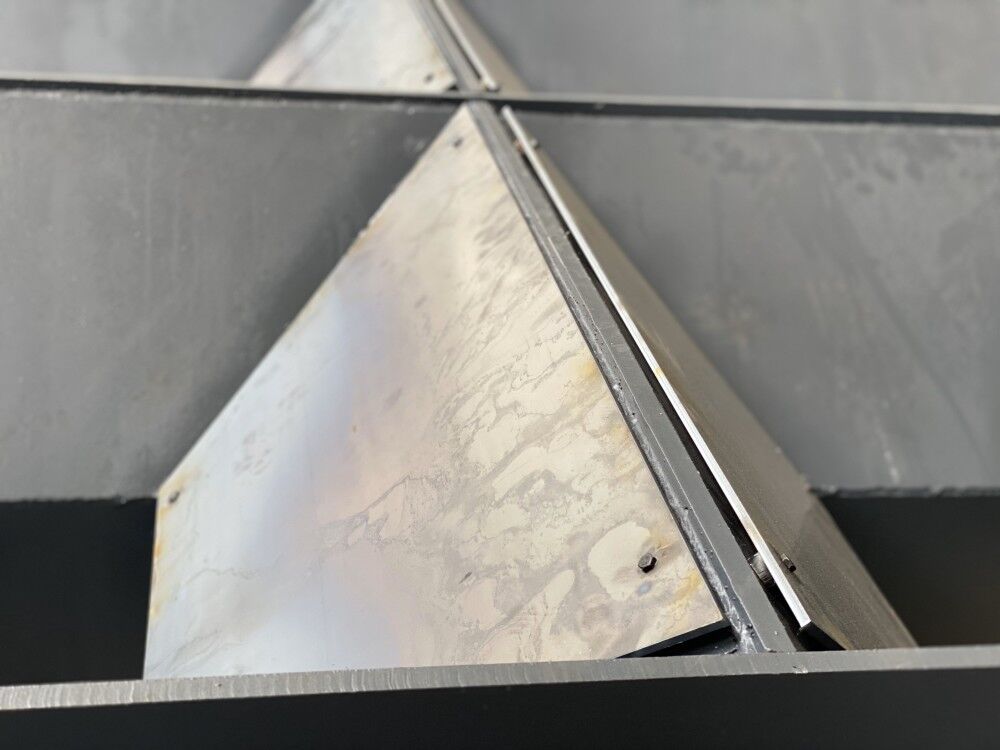

TECNOLOGIA ANTI-USCITA ALLA GRAFITE

L'area dell'intera macchina utensile in cui il laser può sparare è tutta coperta e protetta da 20 mm di grafite anti-bruning. Per garantire che il basamento della macchina e il piano di lavoro non siano deformati e bruciati.

SISTEMA DI GUIDA

La trave è montata su una coppia di binari di guida lineari REXROTH di precisione e con l'avanzata ingegneria tedesca ALPHA e la produzione di precisione hanno creato sistemi lineari di altissima qualità oggi disponibili.

Servoazionamento BECKHOFF: SISTEMA DI ASPIRAZIONE POLVERI

Questo sistema viene utilizzato per filtrare le polveri secche provenienti da perdite industriali, in accordo con le linee guida VDI 3677, par. Gli elementi filtranti utilizzano filtri porosi compatti. In molti paesi è vietato far circolare aria filtrata durante il taglio dell'acciaio inossidabile (CrNi). Pertanto, si consiglia all'utente di installare i condotti dell'aria all'esterno.

SISTEMA DI CONTROLLO CNC

Il sistema di controllo del taglio laser FSCUT2000 di un sistema di controllo del taglio laser economico. Ampiamente utilizzato nel campo del taglio laser di metalli e non metalli. A causa delle sue eccezionali prestazioni nel campo del taglio laser in fibra, dal vasto numero di utenti di fascia alta.

TESTA DI TAGLIO LASER: TESTA DI TAGLIO PRECITEC PROCUTTER 2.0

La nuova generazione di ProCutter 2.0 colpisce per le sue prestazioni migliorate e le nuove funzionalità di automazione. Più veloce, più facile, più efficiente, più duraturo: ecco come si sta configurando il taglio laser nella nuova generazione, grazie ai numerosi sviluppi.

SISTEMA DI TAGLIO DI PROFILI E TUBI (OPZIONALE)

La serie Smartline offre una versatilità senza pari. il sistema di taglio di tubi e tubi opzionale ha la capacità di tagliare con precisione tubi/tubo e lo rende una necessità per chiunque necessiti di parti di precisione realizzate con vari materiali, dimensioni e spessori.

FONTE LASERRisonatore laser a fibra IPG Germania

IPG 12000 W Risuonatore laser all'itterbio

IPG 4000 W Risuonatore laser all'itterbio

IPG 6000 W Risuonatore laser all'itterbio

DIMENSIONE E PESO DELLA MACCHINA
MODELLO DI MACCHINA	3015	4020	6020	6025	8025
Lunghezza (millimetro)	10000	11200	14000	14000	10800
Larghezza (millimetro)	3080	4100	4100	4750	4750
Altezza (millimetro)	2250	2250	Asse Z (millimetro)	100	100
Peso (kg)	12000	15000	Peso massimo del foglio (kg)	1100	1800

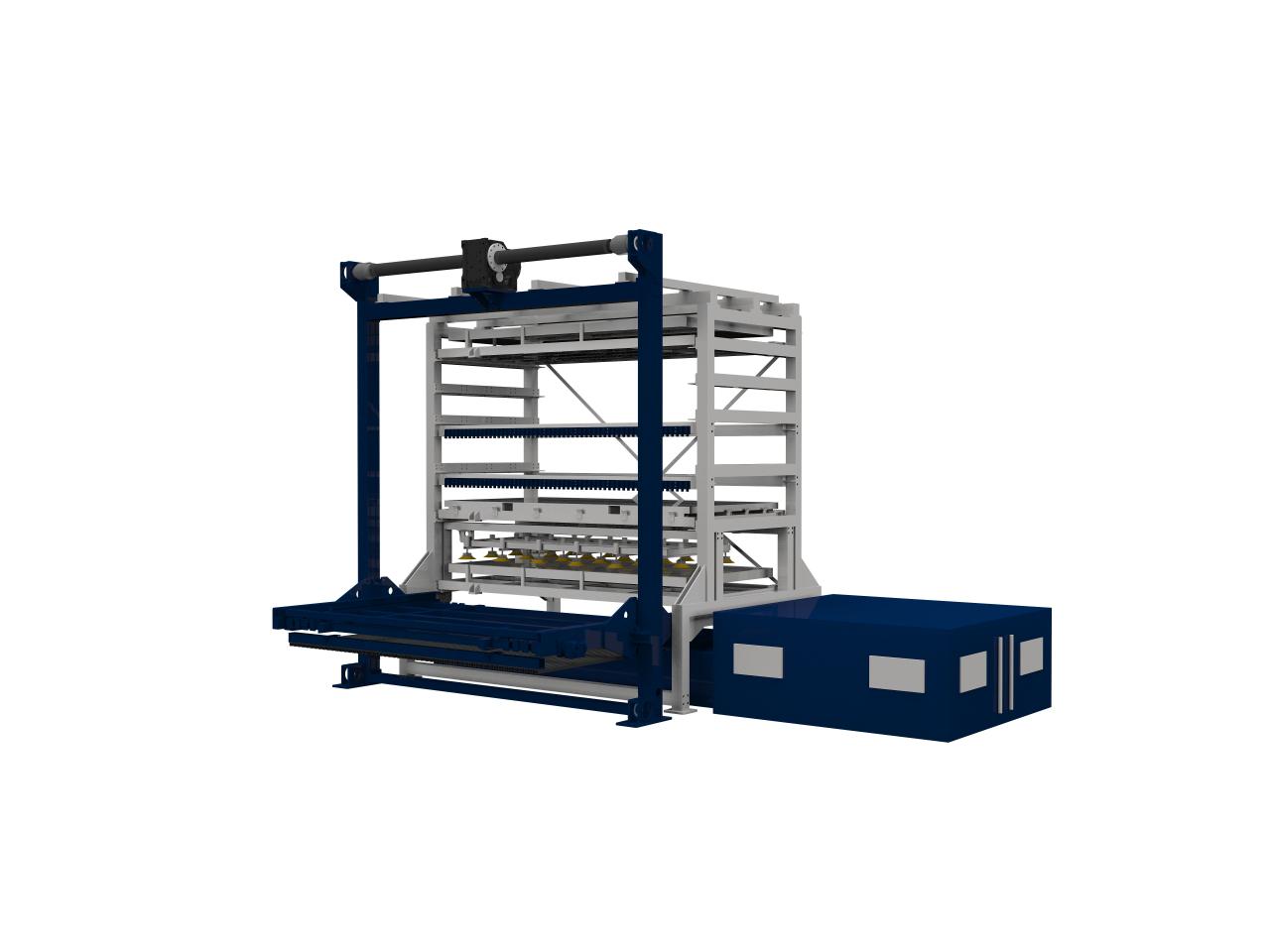

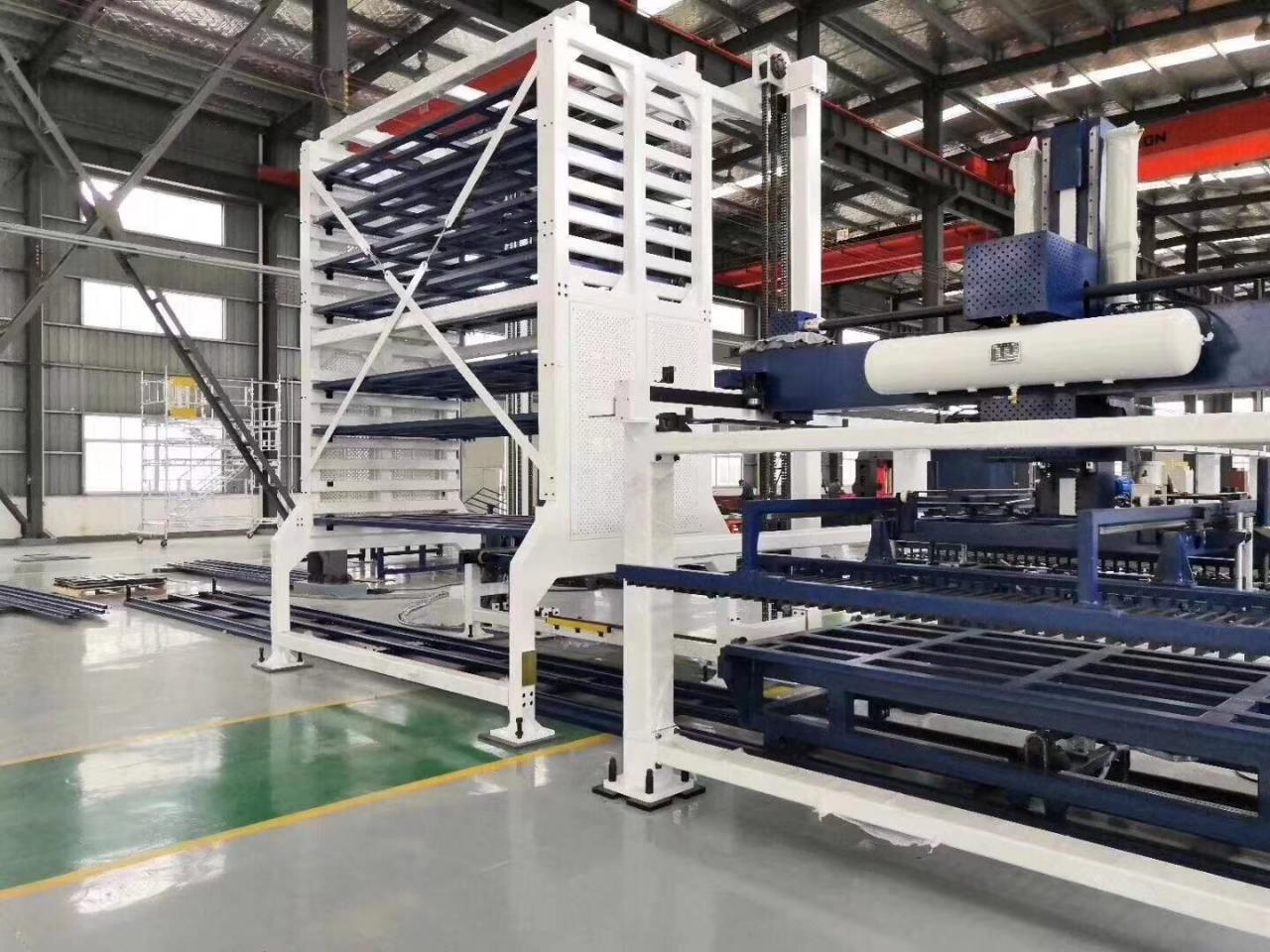

OPZIONALE PER CARICATORE E SCARICATORE BRG SYSTEM 2.0 Caricatore e scaricatore BRG System 2.0 è la soluzione automatizzata che ottimizza al meglio il flusso di materiale, migliorando sia la sicurezza sul lavoro che la sicurezza del processo. Le soluzioni incluse vanno dal funzionamento semplice al funzionamento completamente automatizzato.

Attualmente stiamo rivedendo la confezione dei nostri prodotti dal punto di vista della riduzione degli sprechi e del risparmio delle risorse. Stiamo anche lavorando per migliorare l'efficienza dei trasporti dalla fase di progettazione allo sviluppo del prodotto.

1. La nostra custodia in legno è dopo il trattamento di fumigazione. Non è necessaria l'ispezione del legname, risparmiando tempo di spedizione.

2. Tutti i pezzi di ricambio della macchina sono stati ricoperti da alcuni materiali morbidi principalmente utilizzando lana perlata.

3. Il più esterno è una cassa di legno con cassaforma fissa.

4. Il fondo della cassa di legno ha un fermo in ferro, comodo da maneggiare e trasportare.

I nostri servizi

L'uso di un interferometro registra il movimento degli assi X e Y della macchina durante il taglio per garantire la precisione. Le regolazioni vengono effettuate per garantire che la macchina sia sintonizzata con precisione prima della spedizione. Viene eseguito un test del marmo per misurare l'asse X e Y, calcolando tutte le regolazioni necessarie per garantire il perfetto livello e allineamento lungo la lunghezza della macchina. Un collimatore viene eseguito lungo l'intera lunghezza della rotaia, verificando la rettilineità. Le regolazioni vengono effettuate in base alle esigenze per garantire l'accuratezza lineare dell'accuratezza lineare.

Particolari

• Applicazione: TAGLIO LASER
• Materiale applicabile: MDF, metallo, cristallo
• Condizione: Nuovo
• Tipo di laser: laser a fibra
• Area di taglio: 1500*3000 mm
• Velocità di taglio: 100 m/min
• Formato grafico supportato: AI, DXF, Dst, Dwg, LAS, DXP
• Spessore di taglio: 100 mm
• CNC o no: Sì
• Modalità di raffreddamento: RAFFREDDAMENTO AD ACQUA
• Software di controllo: sistema di controllo Cypcut
• Luogo di origine: Anhui, Cina
• Marca sorgente laser: IPG
• Marca della testa del laser: Raytools
• Marca del servomotore: Yaskawa
• Marca della guida: HIWIN
• Marca del sistema di controllo: Cypcut
• Peso (KG): 15000 KG
• Punti chiave di vendita: alta precisione
• Marca delle lenti ottiche: potrebbe
• Garanzia: 3 anni
• Settori applicabili: hotel, negozi di materiali da costruzione, stabilimenti di produzione, officine di riparazione di macchinari, lavori di costruzione
• Rapporto di prova del macchinario: fornito
• Video ispezione in uscita: Fornito
• Garanzia dei componenti principali: 2 anni
• Componenti principali: recipiente a pressione, motore
• Modalità di funzionamento: pulsato
• Configurazione: tipo cantilever
• Prodotti trattati: Lamiera e Tubo
• Caratteristica: programmabile
• Servizio post-vendita fornito: Ingegneri disponibili per la manutenzione dei macchinari all'estero
• Tipo di laser: generatore laser a fibra IPG dagli USA
• Lunghezza d'onda del laser: 1070 nm
• Potenza nominale del laser: 6kw-20kw
• Corsa dell'asse X: 1500 mm
• Corsa dell'asse Y: 3000 mm
• Tavolo da lavoro: design aperto, tavolo fisso
• Modalità di guida: Sistema di guida a doppia cremagliera e pignone
• Sistema di controllo: sistema di controllo Cypcut
