Pressa piegatrice servo cnc 250t 3.2m 3 1 asse 3 metri pressa piegatrice per lamiera

Caratteristica principale

1. La struttura in acciaio saldato, normalizzando e vibrando ad alta frequenza per eliminare lo stress, per garantire la precisione complessiva delle macchine utensili, ha un'eccellente rigidità, capacità anti-distorsione e anti-ribaltamento.

2. I cilindri principali a due lati appartengono all'asse CNC della piegatrice CNC elettroidraulica in cui gli assi Y1, Y2, sincronizzati compatibili con la servovalvola idraulica importata dalla Germania e il controllo ad anello chiuso della griglia HEIDENHAIN tedesca, feedback accurato, i cursori funzionano con precisione, ripetere la precisione del cursore e la precisione parallela possono raggiungere /- 0,01 mm.

3. Sistema di compensazione convessa idraulica automatica per il piano di lavoro (asse V), per affrontare l'impatto della deformazione del cursore del pezzo durante la piegatura. Numeri di compensazione regolati automaticamente dal sistema CNC, conveniente e preciso. (struttura tavola di compensazione meccanica per optional)

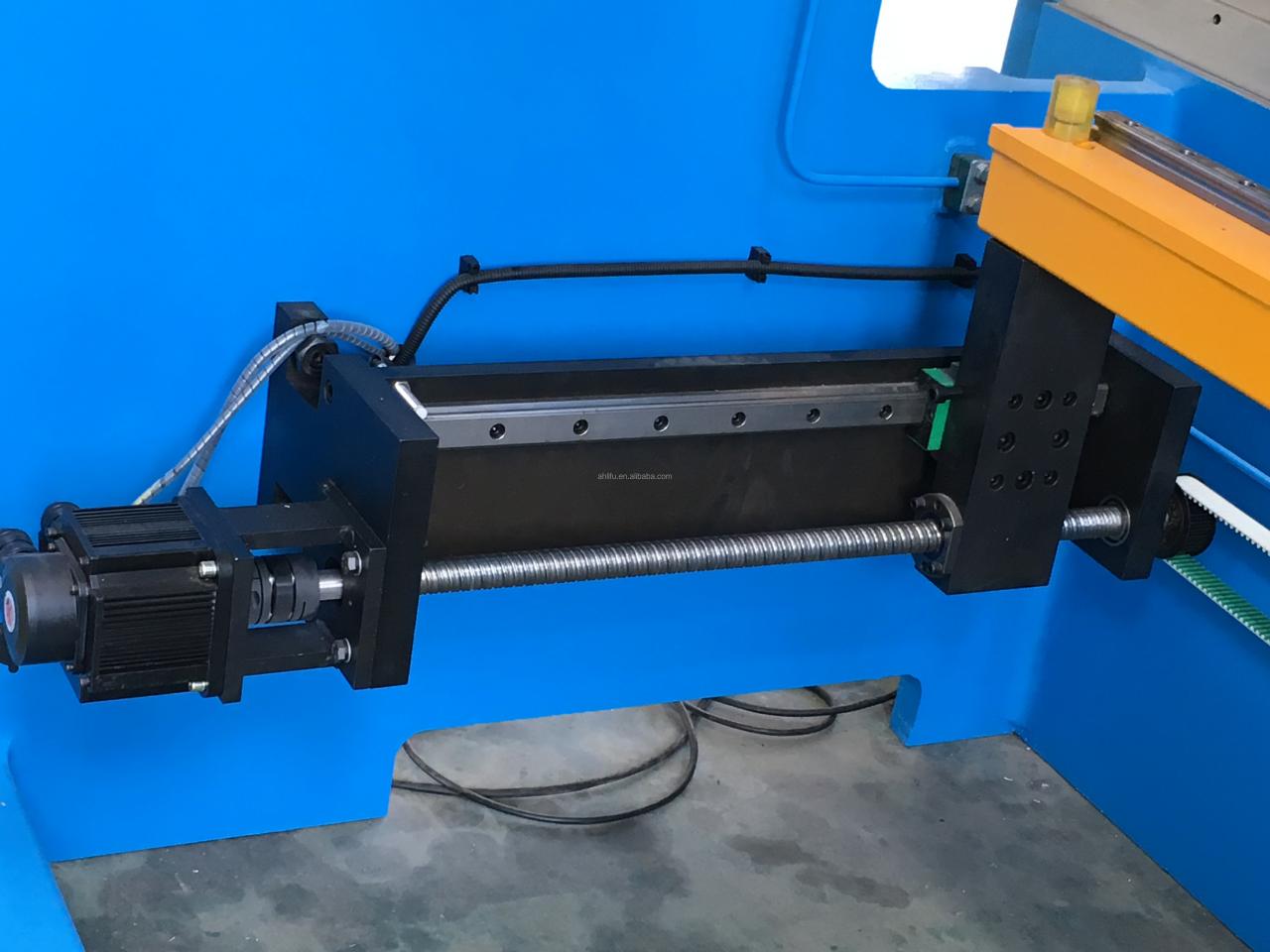

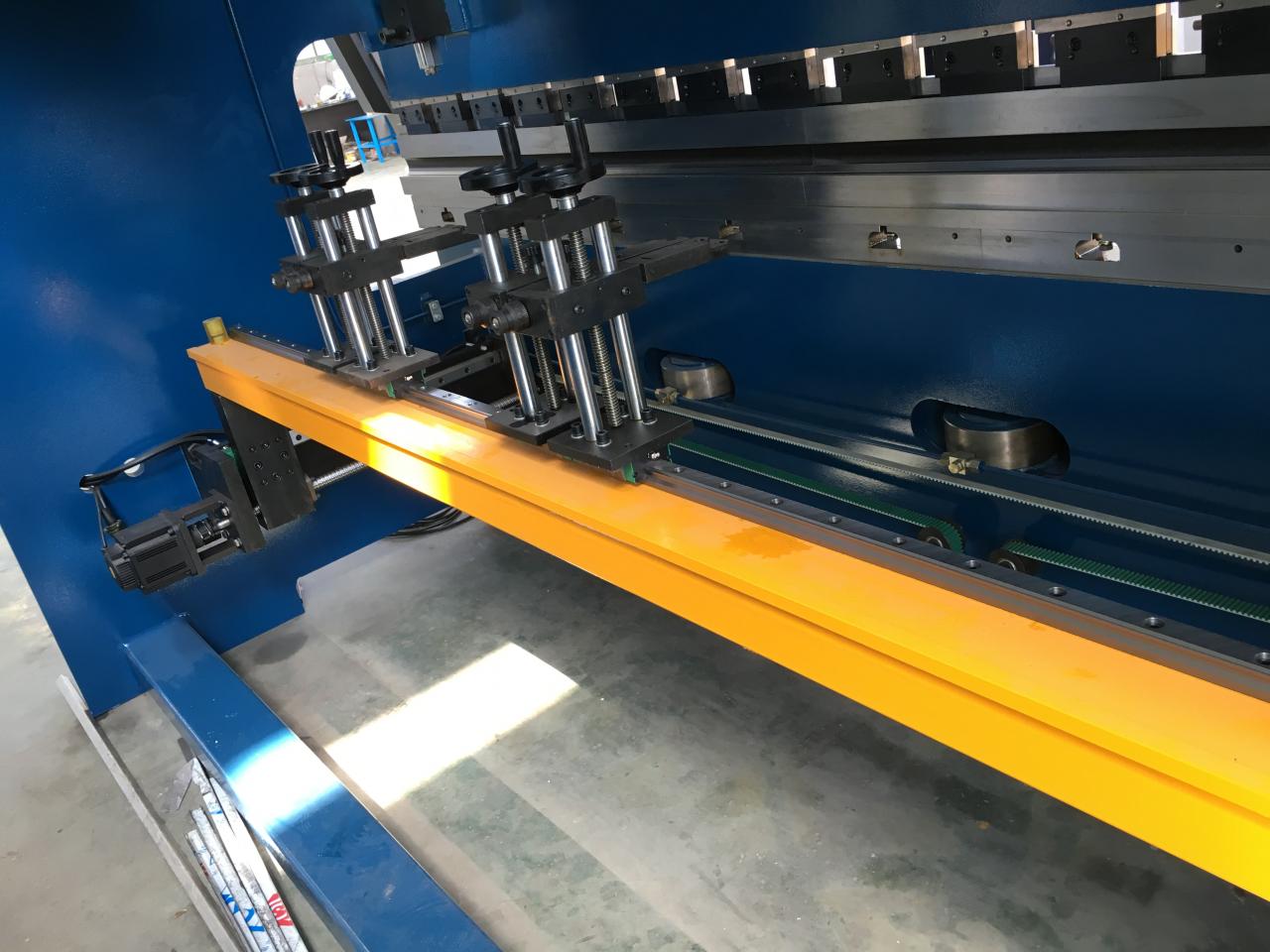

4. Il calibro posteriore (posizione anteriore e posteriore) è l'asse X nella piegatrice CNC, azionato da servomotore, sistema CNC, trasmissione tramite vite a ricircolo di sfere di precisione, guida lineare, ruota a cinghia sincrona, corsa veloce, posizionamento accurato dei dati. (Gli utenti possono espandere l'asse R o gli assi R1, l'asse R2, l'asse Z1, l'asse Z2, ecc.)

5. Il dispositivo di alimentazione anteriore si sposta lateralmente attraverso una guida lineare di precisione, controllando facilmente la distanza tra i bracci. Livello di altezza regolabile, che migliora notevolmente la comodità della piegatura del pezzo.

6. Con stampo di piegatura pallet a morsetto rapido, compatibile con meccanismo di compensazione della deflessione. Tipo combinato di stampo di piegatura CNC modulare al fine di garantire un'elevata precisione e un'elevata efficienza di piegatura. Regolazione della posizione dello stampo inferiore a portata di mano in diverse condizioni di lavoro.

7. Entrambe le estremità della macchina sono dotate di righello a griglia, che vengono utilizzate per misurare la distanza esatta tra la guida e il piano di lavoro. Telaio macchina dotato di piastra di tipo C, griglia installata nella piastra a C per eliminare l'effetto della deformazione della colonna sulla posizione del cursore. I dati di feedback della posizione del cursore verranno trasferiti immediatamente al sistema di controllo numerico al segnale di controllo della servovalvola stimato S1 ~ S2 e l'uscita, controlla il flusso di uscita di due servovalvole idrauliche, in modo che la sincronizzazione di due cilindri.

Attività struttura della trave per il posizionamento a quattro punti, buona stabilità, Y1, Y2-asse possono essere programmati individualmente, possono essere piantati in stato parziale, flessione conica ( flessione inclinata).

Sospendere il mantenimento della pressione dopo la piegatura della formatura per ridurre la resilienza del pezzo, è possibile impostare il tempo di mantenimento della pressione.

8. Barriera di sicurezza attorno al macchinario e dispositivo di protezione fotoelettrica per garantire il lavoro in sicurezza. (dispositivo di protezione laser per optional)

Parametro tecnico

NOElementoValoreUnità
1Forza nominale1000KN
2Lunghezza piano di lavoro2500mm
3Distanza tra i fori2020mm
4Profondità della gola320mm
5Viaggio ariete120/150mm
6Altezza massima di apertura320/350mm
7Potere principale7.5/11KW
8Profondità della gola320mm
9Il peso6000kg
10Dimensione2500*1600*2400mm

Principali parti in outsourcing

NONome della parteProduttore in outsourcing
1Valvola proporzionale a controllo sincronoBosch Rexroth
2Valvola proporzionale di controllo della pressioneBosch Rexroth
3Pompa dell'olioBosch Rexroth
4Anello di tenutaGiappone VALQUA
5Connettore per tubiEMB
6Il motoreSiemens
7ElettricoSchneider
8Vite a ricircolo di sfereTaiwan HIWIN
9Guida lineareTaiwan HIWIN
10righello grattugiato Heidenhain
11ServomotoreESTUN

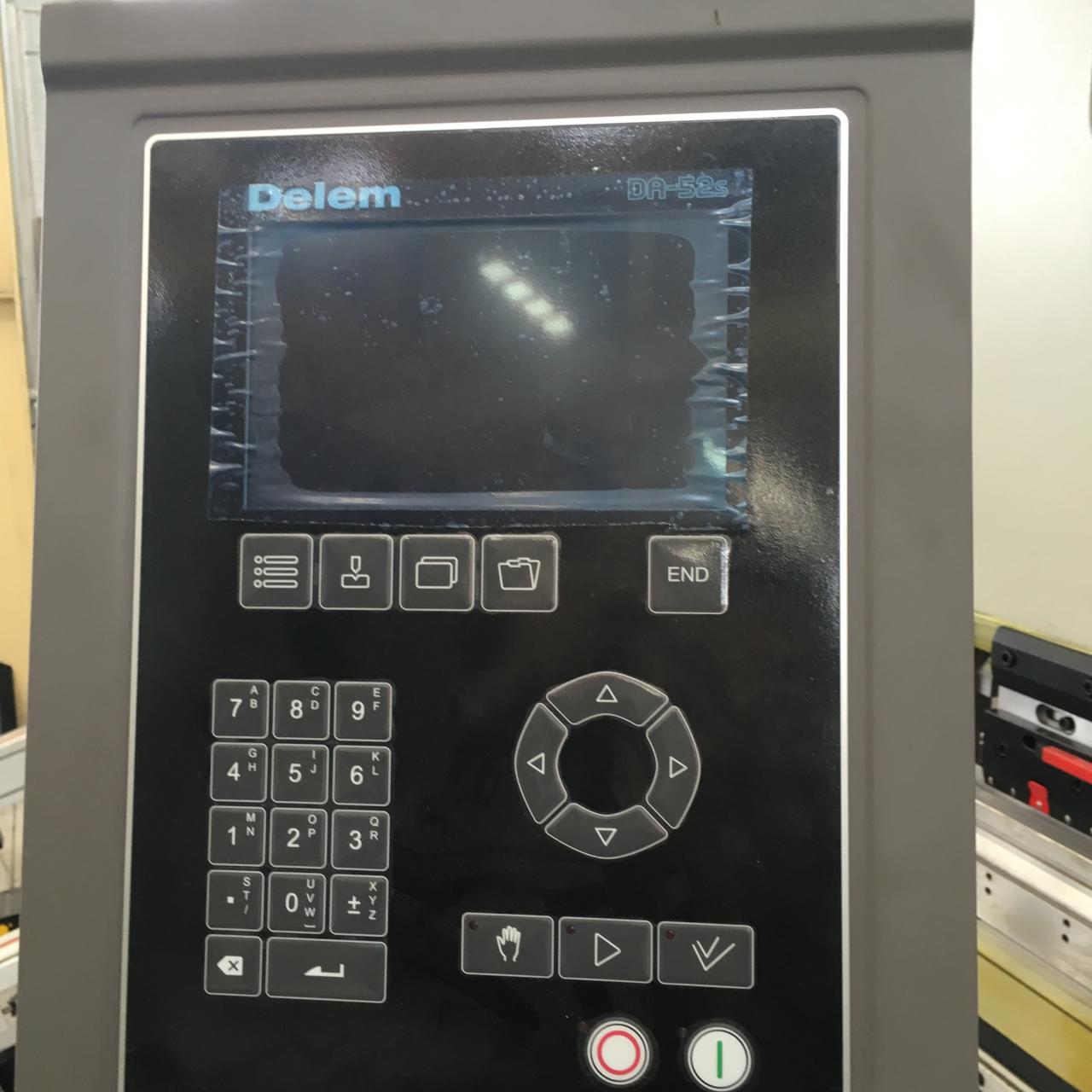

12Sistema CNC Sistema CNC DA52S

NOTA: sistema di controllo cnc ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S, ecc per optional

Immagini dettagliate

Pressa piegatrice servo cnc 250t/3.2m 3+1 asse 3 metri pressa piegatrice per lamieraPressa piegatrice servo cnc 250t/3.2m 3+1 asse 3 metri pressa piegatrice per lamieraPressa piegatrice servo cnc 250t/3.2m 3+1 asse 3 metri pressa piegatrice per lamiera

Nostro servizio

Servizio di prevendita

1. 24 ore online, risposta in 2 ore, soluzione in 48 ore.

2. Consiglia la macchina più adatta in base allo scopo del cliente,

3. Supporto per test di esempio,

4. La visita della fabbrica è accolta favorevolmente.

Assistenza post-vendita

1. fornire una soluzione in un giorno, risolvere il reclamo in 2 giorni.

2. Formazione su come installare e come utilizzare la macchina

3. Ingegneri disponibili per la manutenzione di macchinari all'estero

4. Uno sconto per un cliente che collabora a lungo

5. Garanzia 2 anni

Imballaggio e consegna

1) prima dell'imballaggio, la macchina utensile testerà per 48 ore per garantire che tutta l'attrezzatura sia qualificata al 100%.

2) prima del carico, un pacco stabile, un caricatore professionale e qualificato riducono i danni del prodotto durante il trasporto.

3) abbiamo riparato la nostra macchina in un container tramite filo di acciaio all'interno che sarà ben protetto durante la spedizione

4) scarico, utilizziamo l'armadio in legno, proteggiamo la macchina e può essere facilmente utilizzato il carrello elevatore per lo scarico della macchina.

FAQ

1. Che ne dici della qualità della tua macchina? Siamo preoccupati per la qualità.

RE: RAYMAX è un marchio maturo in CINA, attraverso molti anni di ricerca nella tecnologia, il nostro design, inclusa la struttura e la sicurezza e precisione dettagliate, è notevolmente migliorato e può soddisfare tutti gli standard CE o standard più severi. Le nostre macchine distribuiscono in tutto il mondo in circa 50 paesi dove ci sono l'industria della lamiera, ci sono macchine Brilliant. E dove ci sono le nostre macchine, c'è una buona reputazione e la soddisfazione degli utenti del terminale

2. Se il prezzo della macchina può essere più scontato?

RE: 1. RAYMAX fornisce sempre macchine di alta qualità, con 10 anni di esperienza, la nostra macchina ha standard di qualità sufficienti per assicurarsi che la macchina possa funzionare più del periodo di garanzia reale. In questo modo, risparmieremo molto e penseremo in anticipo per i clienti.

RE: 2. In realtà RAYMAX pensa anche al nostro livello di prezzo, siamo sicuri di fornire qualità=prezzo e prezzo=qualità, il prezzo abbinato e accettabile per i clienti e durevole per le nostre macchine. Diamo il benvenuto a negoziare con noi e ottenere una buona soddisfazione.

3. Che ne dici della tua manifattura in Cina?

RE: RAYMAX situato nella città di MaAnShan, provincia di AnHui, che è l'area principale in Cina e anche nel mondo come centro delle macchine per la soluzione di lastre metalliche, abbiamo lavorato circa 10 anni in quest'area. Ricca esperienza in questo campo con supporto tecnico professionale e servizio orientato.

Particolari

  • Corsa del cursore (mm): 100 mm
  • Livello automatico: completamente automatico
  • Profondità della gola (mm): 250 mm
  • Tipo di macchina: barra di torsione, pressa piegatrice
  • Lunghezza del piano di lavoro (mm): 3200
  • Larghezza del piano di lavoro (mm): 160 mm
  • Condizione: Nuovo
  • Luogo di origine: Anhui, Cina
  • Materiale/metallo lavorato: acciaio inossidabile, acciaio alluminio, acciaio legato, acciaio ferro, ecc
  • Automazione: automatica
  • Servizi Extra: Punzonatura
  • Anno: 2020
  • Peso (KG): 6000
  • Potenza motore (kw): 7,5 kw
  • Punti chiave di vendita: multifunzionale
  • Garanzia: 3 anni
  • Settori applicabili: negozi di materiali da costruzione, officine di riparazione di macchinari, impianti di produzione, aziende agricole, uso domestico, vendita al dettaglio, tipografie, lavori di costruzione, energia e estrazione mineraria
  • Posizione dello showroom: Egitto, Canada, Turchia, Italia, Francia, Vietnam, Perù, Arabia Saudita, Indonesia, Pakistan, India, Messico, Russia, Spagna, Tailandia, Marocco, Kenya, Corea del Sud, Cile, Emirati Arabi Uniti, Colombia, Algeria, Romania, Bangladesh, Sud Africa, Kazakistan, Ucraina, Nigeria, Uzbekistan, Tagikistan
  • Tipo di marketing: Nuovo prodotto 2020
  • Rapporto di prova del macchinario: fornito
  • Video ispezione in uscita: Fornito
  • Garanzia dei componenti principali: 3 anni
  • Componenti principali: cuscinetto, motore, pompa, recipiente a pressione, motore
  • Potenza: idraulica
  • Materia prima: lamiera
  • Applicazione: piegatura lamiera
  • Protezione di sicurezza: guardia di protezione
  • Motore: SIEMENS BEIDE
  • Apparecchio elettrico: SCHNEIDER
  • Impianto idraulico: REXROTH
  • Pressione nominale (kN): 10000
  • Certificazione: ce
