Pressa idraulica CNC modello Wc67k-80tx3200

Applicazione del prodotto

La nostra gamma di presse piegatrici idrauliche è semplice da usare, facile da avviare e conveniente per la manutenzione. È la macchina principale nel mercato della piegatura dei metalli, ampiamente utilizzata nelle industrie di lavorazione della lamiera.

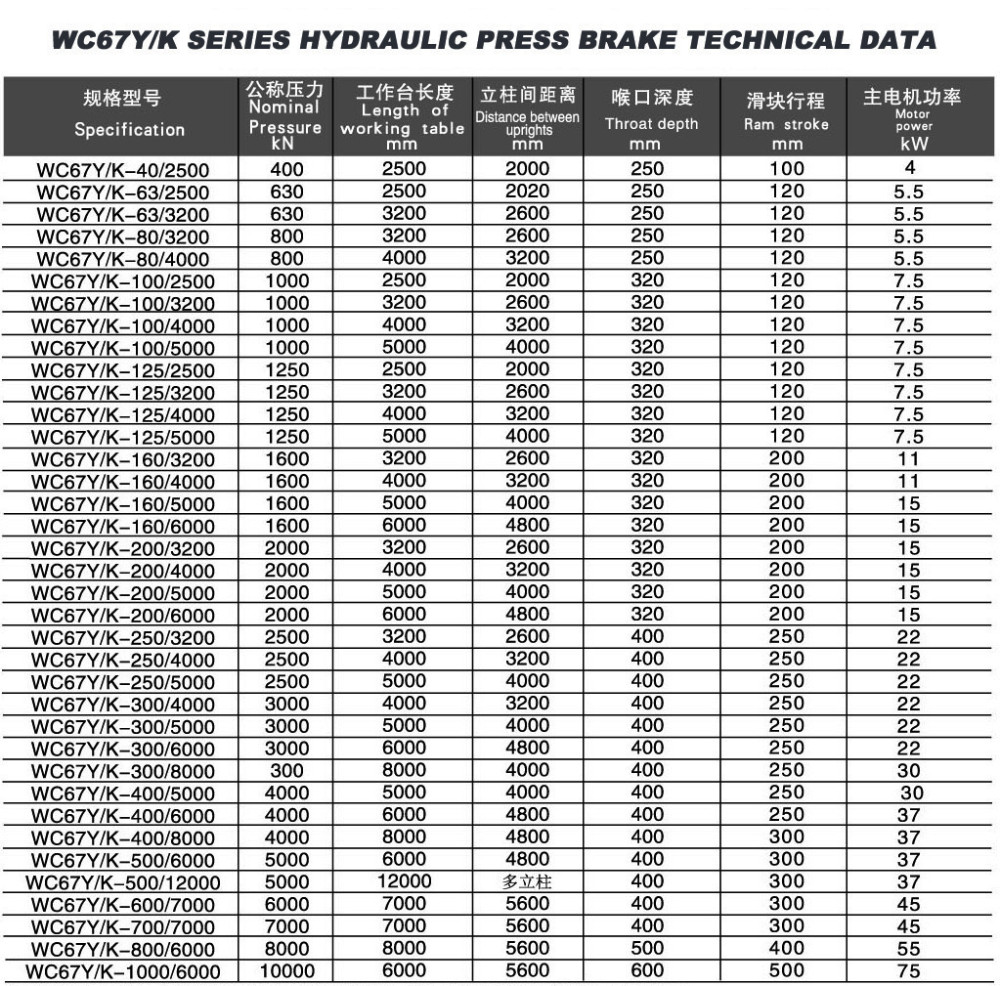

PARAMETRO TECNICO
1	Modello di macchina	WC67Y-100TX3200
2	Pressione nominale	KN	1000
3	Lunghezza del piano di lavoro	mm	3200
4	Resistenza della lamiera di taglio	Mpa	ób≤450
5	Profondità della gola	mm	320
6	Colpo di ariete	mm	120
7	Altezza massima aperta	mm	380
8	Potenza motore principale	KW	7.5

Caratteristiche principali

1. Design semplificato dell'UE, tutti i componenti della macchina sono progettati secondo le istruzioni della progettazione assistita da computer e del software CAD/CAE/CAM per garantire completamente l'intensità e la rigidità di tutti i componenti.

2. Gli ingegneri RAYMAX utilizzano SolidWorks 3D parametrico utilizzando l'analisi FEM e DOE, nonché l'analisi statica e del meccanismo.

3. Tutto il corpo macchina è un assemblaggio saldato monoblocco totale con acciai di alta qualità. Dopo la procedura di saldatura, il corpo della macchina verrà fresato per garantire l'equilibrio e la precisione.

4. Il meccanismo sincrono meccanico e la complessa compensazione sono progettati in modo da aumentare la precisione dei pezzi da lavorare.

5. Adottare il sistema idraulico integrato, più affidabile e facile per la manutenzione.

6. La corsa e la distanza del registro posteriore sono regolate dal motore ed è ben regolata a mano, la regolazione viene visualizzata dai contatori digitali

7. La modalità di funzionamento in pollici, singola e continua progettata per la macchina e il tempo di inversione e mantenimento possono essere controllati dai relè temporali

8. Progettazione di sicurezza di interesse umanistico in tutti i dettagli e anche i dettagli scientifici attraverso lo standard RAYMAX.

Equipaggiamento standard

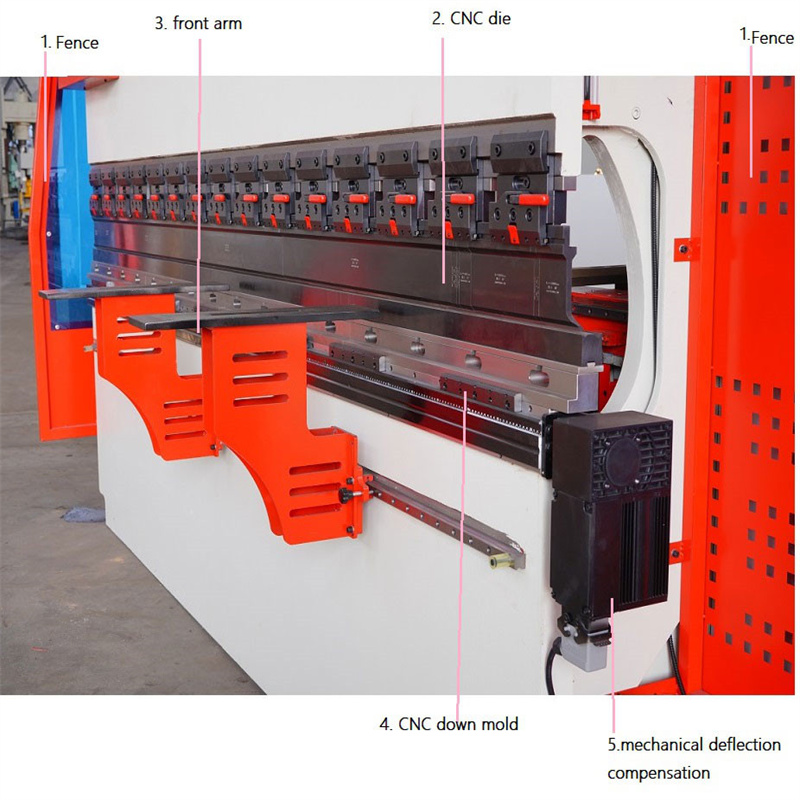

1. Compensazione del cuneo sul bloccaggio del punzone superiore

2. Bracci di supporto della piastra

3. Dito antiritorno pieghevole

4. Filiere superiori standard e filiere inferiori Multi-V

5. Protezione da sovraccarico idraulico ed elettrico

6. Braccio squadrato e bracci di supporto anteriori

7. Gli stampi possono essere progettati in base alle esigenze dei clienti. La macchina sarà dotata di stampi/trafile standard e verrà inviato il disegno. E gli stampi/matrici non standard possono essere progettati se i clienti possono fornire il disegno di stampi/matrici o i pezzi da lavorare, progetteremo. Lo stampo superiore può essere fatto in sezione.

8. Motore SIEMENS o motore di alta qualità in Cina Hanneng

9. Germania Sistema idraulico Bosch Rexroth o CINA Sistema idraulico Youtong di livello superiore.

10. Pompa a ingranaggi idraulica USA SUNNY o pompa a ingranaggi idraulica di alta qualità CINA Shanghai YONGMING utilizzata per l'industria aeronautica cinese.

11. Le parti di tenuta saranno di JAPAN VALQUA.

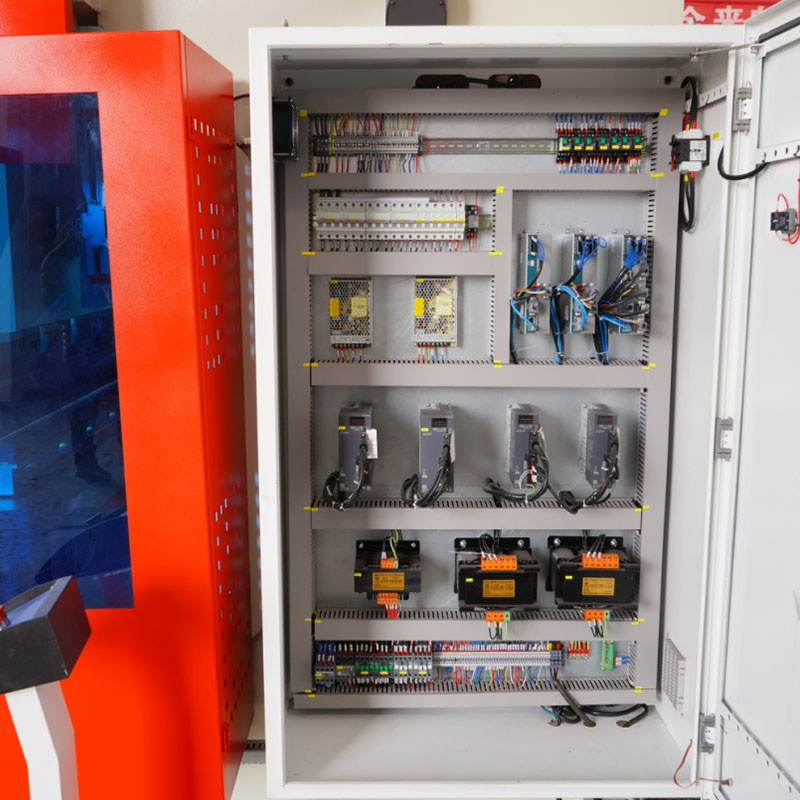

12. Germania SIEMENS o Francia SCHNEIDER Main Electric Elements.

13. Vite a ricircolo di sfere Taiwan HIWIN e asta lucidata con precisione 0,05 mm.

14. Sistema ESTUN E21 NC o altro sistema di controllo cnc.

Caratteristiche del sistema di controllo NC E21

1. Controllo del posizionamento del registro posteriore.

2. Controllo di posizionamento intelligente.

3. Posizionamento unilaterale e bidirezionale che elimina efficacemente il gioco del mandrino.

4. Funzioni di ritiro.

5. Ricerca automatica dei riferimenti.

6. Backup e ripristino dei parametri a una chiave.

7. Indicizzazione rapida della posizione.

8. 40 programmi di spazio di archiviazione, ogni programma ha 25 passaggi.

9. Protezione contro lo spegnimento.

10. mm/pollice, cinese/inglese . Immagini dettagliate

Come contare la forza di flessione?

8 (rapporto) x 2 mm (spessore) x 2,5 metri (larghezza) = 40
Quindi, hai bisogno della pressa piegatrice WC67Y-40T/2500 per piegare acciaio dolce di 2 mm di spessore x 2500 mm di larghezza.

FAQ

Q1. Sei una fabbrica o una società commerciale e dove ti trovi?

A: Siamo una fabbrica situata ad Anhui, in Cina, il trasporto è conveniente.

Q2. Quanto dura il periodo di garanzia della tua macchina?

R: 12 mesi. La nostra macchina viene fornita con 1 anno di garanzia, ad eccezione delle parti soggette a usura e dei danni causati da uso/negligenza impropri. Dopo questo periodo, puoi comunque usufruire del nostro servizio tutto il tempo.

Q3. La tua azienda ha qualche certificazione?

R: Sì. Abbiamo CE, ISO 9001 e così via.

Q4. Hai istruzioni per l'uso della macchina?

R: Sì. Abbiamo istruzioni per l'uso della macchina in inglese insieme alla macchina.

Q5. Qual è il tempo di consegna?

A: In genere, sono necessari 15-25 giorni lavorativi per completare un ordine. L'esatto termine di consegna sarebbe confermato da ulteriore comunicazione.

Q6. Posso mettere il mio LOGO sui prodotti?

R: Sì. Puoi mettere il tuo LOGO sui prodotti. Prodotti correlati ",

Particolari

• Corsa del cursore (mm): 120 mm
• Livello automatico: semiautomatico
• Profondità della gola (mm): 320 mm
• Tipo di macchina: barra di torsione
• Lunghezza del piano di lavoro (mm): 3200
• Larghezza del piano di lavoro (mm): 200 mm
• Dimensioni: 3300x1500x2200 mm
• Condizione: Nuovo
• Materiale/metallo lavorato: ottone/rame, acciaio inossidabile, LEGA, acciaio al carbonio, alluminio, plastica, PVC, acciaio al carbonio, acciaio inossidabile, alluminio
• Automazione: automatica
• Servizi extra: Formatura finale
• Peso (KG): 6000
• Potenza motore (kw): 7,5 kw
• Punti chiave di vendita: prezzo competitivo
• Garanzia: 2 anni
• Settori applicabili: hotel, negozi di abbigliamento, negozi di materiali da costruzione, officine di riparazione di macchinari, stabilimenti di produzione, fabbrica di alimenti e bevande, fattorie, ristoranti, uso domestico, vendita al dettaglio, negozi di alimentari, tipografie, lavori di costruzione, energia e miniere, negozi di alimentari e bevande , Altro, Società di pubblicità
• Sede dello showroom: Stati Uniti, Vietnam, Filippine, Indonesia, Messico, Tailandia, Sri Lanka, Bangladesh, Malesia
• Tipo di marketing: prodotto ordinario
• Rapporto di prova del macchinario: fornito
• Video ispezione in uscita: Fornito
• Garanzia dei componenti principali: 2 anni
• Componenti principali: cuscinetto, motore, ingranaggio, PLC
• Nome del prodotto: pressa piegatrice idraulica
• Colore: Personalizzato
• Voltaggio: 220 V/380 V/415 V/440 V/personalizzato
• Tipo: piegatrice idraulica per metalli
• Elementi elettrici: Germania Siemens
• Sistema di controllo: Estun E21
• Peso: 6000 kg
• Certificazione: ISO 9001:2000
• Servizio post-vendita fornito: supporto online
