Tagliatubi automatica Tagliatrice laser a fibra da tavolo da lavoro 1000w

Descrizione della macchina

Il taglio laser è il miglior metodo di taglio tra le varie tecnologie di taglio che le persone hanno imparato oggi. I vantaggi del taglio laser sono: piccola deformazione termica, elevata precisione di taglio, bassa rumorosità, nessun inquinamento, taglio automatico facile da realizzare, sebbene l'investimento iniziale sia elevato (svantaggio), ma il costo di lavorazione è inferiore del 50% rispetto alla lavorazione meccanica. In quanto tecnologia di produzione avanzata, il taglio laser presenta i vantaggi di un'ampia gamma di applicazioni, processo flessibile, elevata precisione di lavorazione, buona qualità, processo di produzione pulito e facile realizzazione di automazione, flessibilità, intelligenza e miglioramento della qualità del prodotto e della produttività del lavoro.

Caratteristica della macchina

1. La macchina adotta una struttura del piano di lavoro aperta, cremagliera e pignone a doppia trasmissione di alta precisione importati e guida lineare, trasmissione stabile e alta precisione.

2. Sia il letto che la trave mobile adottano una struttura di saldatura integrale. Il letto è trattato termicamente a 600°C e finito con fresatura a portale di 12 metri. Si raffredda nel forno per 24 ore. Dopo la ricottura, viene sgrossato e quindi sottoposto a trattamento di invecchiamento per vibrazione, che può eliminare completamente la saldatura e l'adattabilità alla lavorazione, buona rigidità, alta precisione, può mantenere l'uso a lungo termine senza deformazioni.

3. Gli assi X, Y e Z sono tutti importati dalla Francia con servomotori ad alta precisione, alta velocità, coppia elevata, grande inerzia, prestazioni stabili e durature. Garantire l'alta velocità e l'accelerazione dell'intera macchina.

4. Adotta lo speciale sistema di controllo numerico della macchina da taglio laser in fibra CYPCUT basato sul sistema operativo Windows e integra molti moduli di funzioni speciali per il controllo del taglio laser, con potenti funzioni, buona interfaccia uomo-macchina e funzionamento semplice.

5. Il software di nesting CYPNEST Expert Edition è la tecnologia di base per le macchine da taglio CNC per realizzare "taglio a tempo pieno, taglio ad alta efficienza e taglio ad alta velocità di nesting". È la garanzia fondamentale per risparmiare efficacemente i materiali e migliorare l'efficienza di taglio.

6. La testa di taglio adotta speciali teste di taglio laser in fibra prodotte da marchi di fama internazionale e sensori capacitivi, con elevata precisione di rilevamento, risposta sensibile e prestazioni più stabili e affidabili. 7. La valvola proporzionale a controllo elettronico di alta precisione importata dalla Germania può controllare con precisione la pressione dell'aria del gas ausiliario di taglio per ottenere il miglior effetto di taglio.

Componenti della macchina

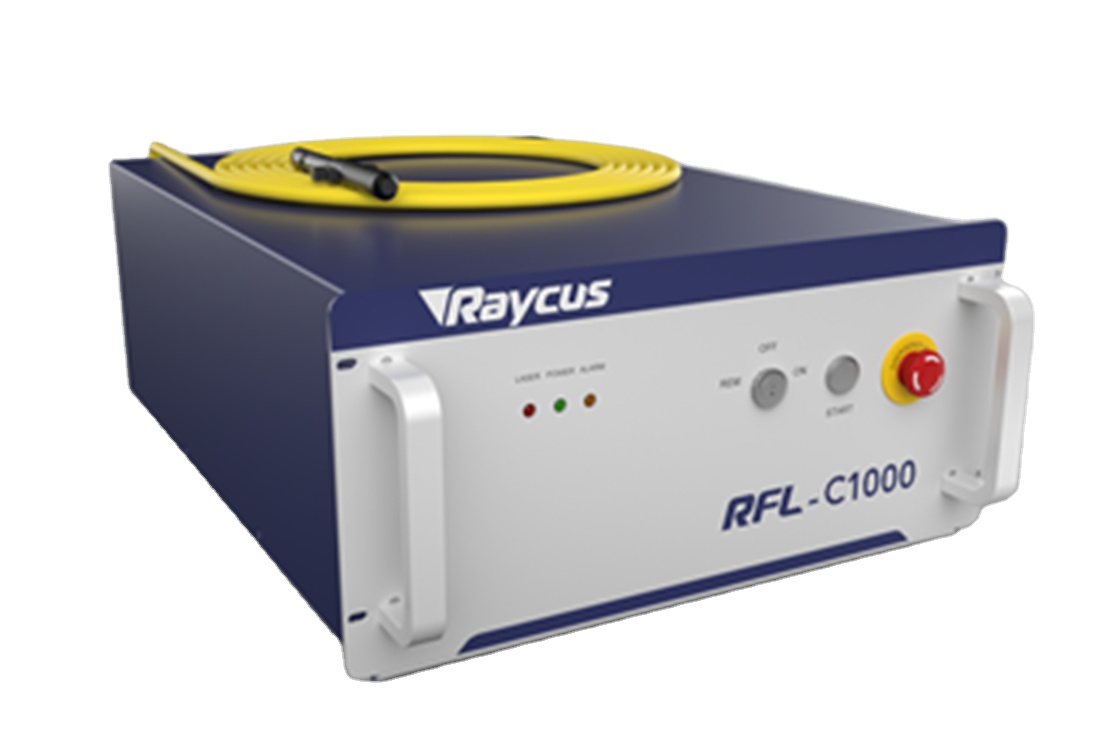

Sorgente laser in fibra Raycus RFL-C1000

• Eccellente qualità del raggio (BPP)

• BPP costante nell'intera gamma di potenza

• Utilizzare una lunghezza focale lunga per ottenere ancora una piccola macchia

• Efficienza di conversione elettro-ottica>25%

• Funzionamento esente da manutenzione

• Design modulare, "plug and play"

• Dimensioni ridotte e facile installazione

• Vita utile della sorgente della pompa >100.000 ore

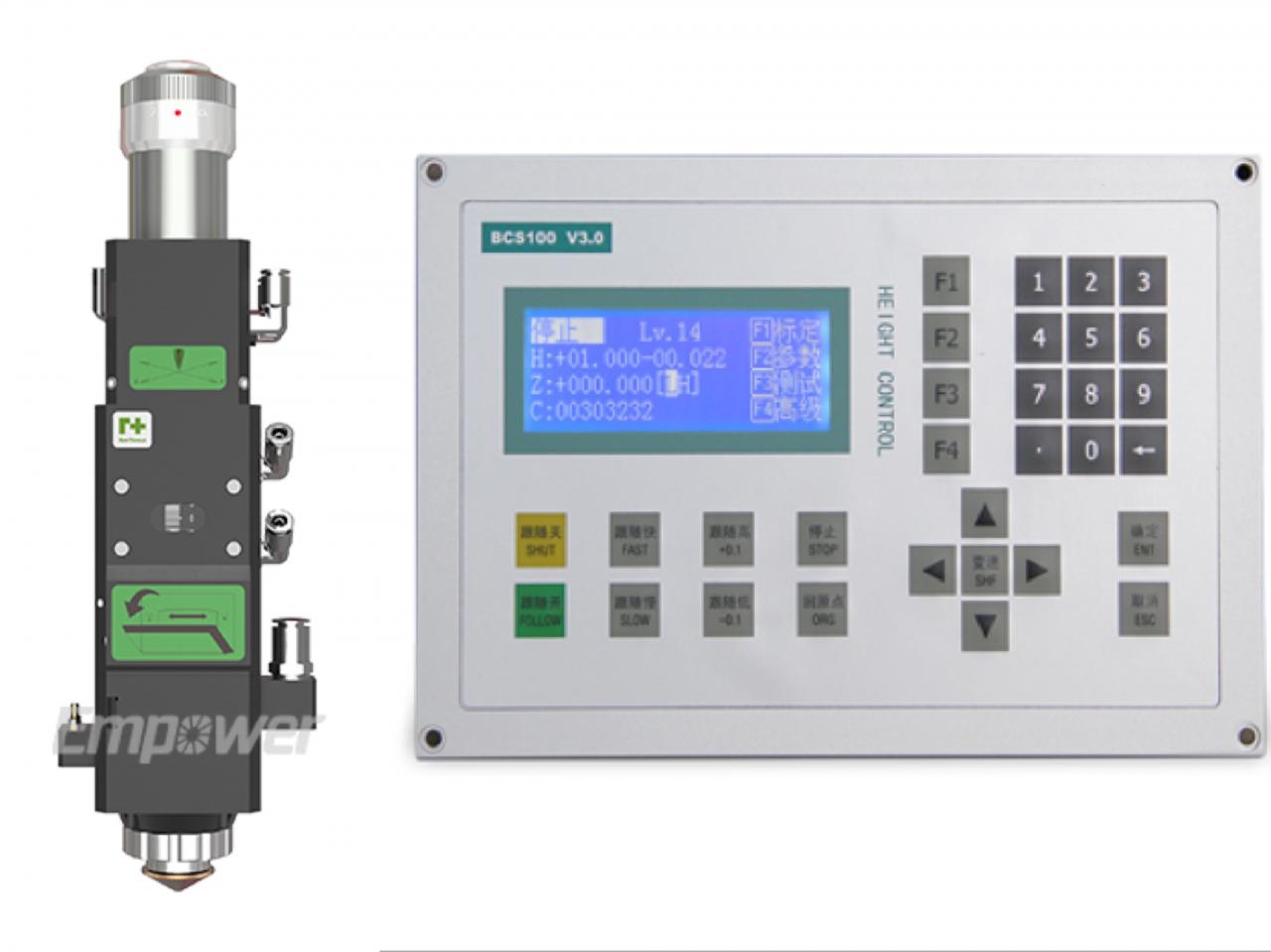

Testa di taglio e regolatore di altezza

• Disponibile con rilevamento capacitivo dell'altezza.

• I sensori di temperatura proteggono l'ottica e riducono al minimo la possibilità di surriscaldamento.

• 10 mm di movimento dell'obiettivo per impostare la messa a fuoco.

• Accesso facile e veloce al vetro di copertura.

• Design flessibile per ottimizzare la dimensione dello spot.

• Flusso fluido del gas di assistenza.

• Design compatto e leggero.

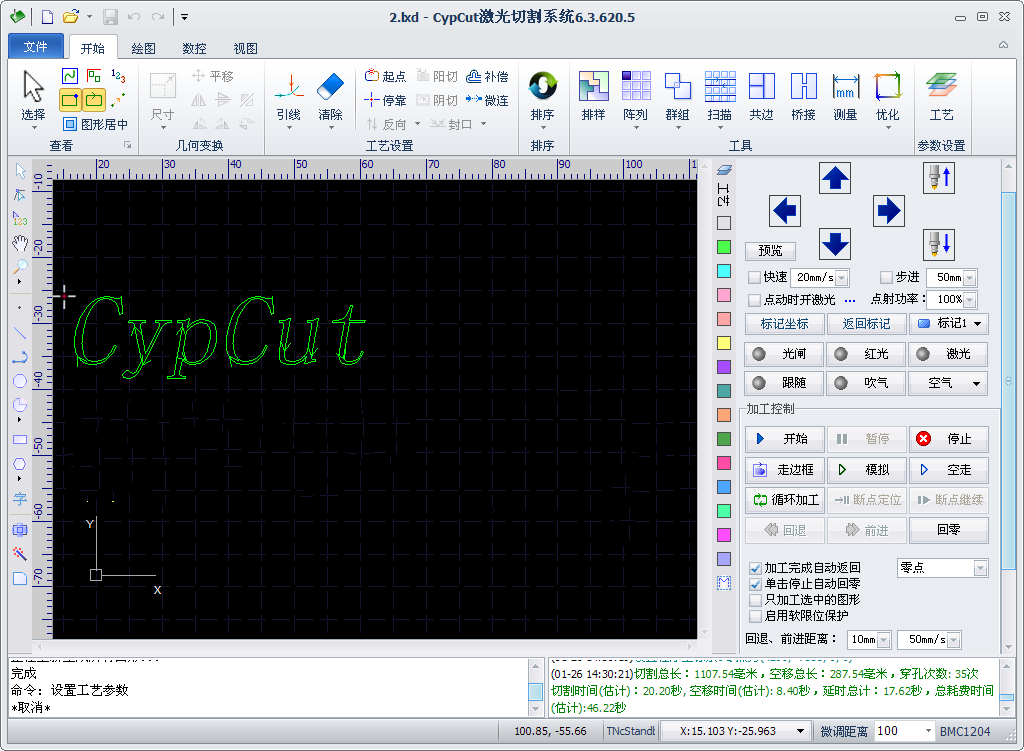

Sistema di taglio Cypcut

• Regolazione automatica dell'altezza

• Protezione del software

• Controllo della potenza del raggio laser

• Funzione di ripristino del punto di spegnimento improvviso

• Funzione di salto della rana e posizionamento automatico del bordo

• Risposta in tempo reale per evitare il ritardo del segnale che causa il bordo arrotondato

Specifica

Elenco dei componenti principali
No.	Nome del componente	Produttore--Luogo di origine
1	Macchina utensile	Macchina utensile per la saldatura di lastre--Dahan
2	Raggio macchina	Trave in alluminio: Dahan
3	Sorgente laser in fibra	Raycus/Max 1000 W--Cina
4	Testa laser	Raytools--Cina
5	Sistema di taglio	Cypcut -- Cina
6	Servomotore e driver	Schneider -- Francia
7	Riduttore di velocità	Shimpo -- Giappone
8	Binari di guida	Hiwin -- Taiwan
9	Cremagliera e pignone	YYC da Taiwan
10	Valvola proporzionale	SMC --Giappone
11	Refrigeratore	Hanli -- Cina

Specifiche
Potenza laser	1000 W
Area di taglio (millimetro) (L×W)	3000mm×1500mm
Velocità di taglio massima (m/min)	120 m/min
Accelerazione massima	1.5G
Precisione di posizionamento	± 0,03 mm mm
Precisione di ripetibilità	±0,02 mm
Larghezza minima della linea	0,15 mm
Profondità di taglio massima (acciaio dolce)	12 mm
Acciaio inossidabile N2	5 mm
Alluminio	3 mm
Modo di guida	Servomotore importato
Via di trasmissione	Doppio driver per pignone e cremagliera importato
Requisiti elettrici	380V/50Hz.60Amp
Consumo di energia	12KW
Peso del pezzo da lavorare	800 kg
Il peso	5500 kg
Dimensione del profilo (millimetro)	4800mm×2700mm×1900mm (L×W×H)
Dimensioni del profilo con cambio pallet (mm)	8400mm×3000mm×2100mm (L×W×H)

Vantaggi e applicazioni

VANTAGGI:

1, risparmio sul consumo di energia/solo il 20-30% della macchina da taglio laser co2 con la stessa potenza.

2, Flessibilità e taglio di precisione di parti semplici o complesse

3, adotta il laser a fibra di marca mondiale importato/tempo di vita oltre 100.000 ore

4, il servomotore e il sistema di ingranaggi importati garantiscono un taglio di precisione

5, taglio di alta qualità senza rifiniture aggiuntive

6, velocità di taglio più elevata ed efficiente, velocità del piatto di taglio superiore a 10 metri al minuto

7, taglio senza contatto che significa nessun segno o contaminazione del materiale

8, Capacità di tagliare praticamente qualsiasi lamiera

APPLICAZIONI:

MATERIALI APPLICABILI: Acciaio inossidabile, acciaio al carbonio, acciaio legato, acciaio al silicio, acciaio per molle, alluminio, lega di alluminio, lamiera zincata e altri tubi e tubi metallici.

INDUSTRIA APPLICABILE: È ampiamente applicato nella lavorazione di condutture industriali, apparecchiature antideflagranti, industria militare, industria chimica, esplorazione petrolifera, lampade e lanterne, lavorazione dei metalli, ferramenta, edilizia, ecc.

Il nostro servizio e vantaggi

Nostro servizio

1. Due anni di garanzia per questa macchina laser a fibra e parti laser a fibra; un anno di garanzia per altre macchine e parti.

2. 24 ore di supporto tecnico online professionale.

3. Un ingegnere esperto aiuterà il cliente a risolvere il problema tramite TM, Whatsapp in tempo quando si verifica il problema.

4. Aggiornamento software gratuito.

5. Manutenzione permanente e fornitura di pezzi di ricambio.

I nostri vantaggi

1. Impresa di autenticazione Alibaba

2. 12 anni di esperienza nell'esportazione

3. 20 anni di esperienza nella produzione

4. Servizio OEM e ODM

5. Servizio in linea 24 ore su 24

6. Rete di rivenditori in tutto il mondo

Particolari

• Applicazione: TAGLIO LASER
• Materiale applicabile: metallo
• Condizione: Nuovo
• Tipo di laser: laser a fibra
• Area di taglio: 3000*1500 mm
• Velocità di taglio: 120 m/min
• Formato grafico supportato: DXF
• Spessore di taglio: 1-10 mm
• CNC o no: Sì
• Modalità di raffreddamento: RAFFREDDAMENTO AD ACQUA
• Software di controllo: Cypcut
• Marca sorgente laser: Raycus/IPG/Max
• Marca della testa del laser: Raytools/Precitec
• Marca del servomotore: Yaskawa
• Marca della guida: HIWIN
• Marca del sistema di controllo: Cypcut
• Peso (KG): 5500 KG
• Punti chiave di vendita: lunga durata
• Marca di lenti ottiche: Raytools
• Garanzia: 1 anno
• Settori applicabili: stabilimento di produzione, lavorazione della lamiera
• Rapporto di prova del macchinario: fornito
• Video ispezione in uscita: Fornito
• Garanzia dei componenti principali: 2 anni
• Componenti principali: sorgente laser
• Velocità massima di taglio (m/min): 120 m/min
• Accelerazione massima: 1,5 G
• Precisione di posizionamento: ±0,03 mmmm
• Precisione di ripetibilità: ±0,02 mm
• Larghezza minima della linea: 0,15 mm
• Profondità massima di taglio (acciaio dolce): 12 mm
• Acciaio inossidabile N2: 5 mm
• Alluminio: 3 mm
• Requisiti elettrici: 380V/50Hz.60Amp
• Dimensioni del profilo con cambio pallet (mm): 8400 mm * 3000 mm * 2100 mm (L * W * H)
• Certificazione: Sgs
• Servizio post-vendita fornito: supporto online, ricambi gratuiti, supporto tecnico video
• Servizio post-garanzia: supporto tecnico video, nessun servizio, supporto online, pezzi di ricambio, servizio di manutenzione e riparazione sul campo
