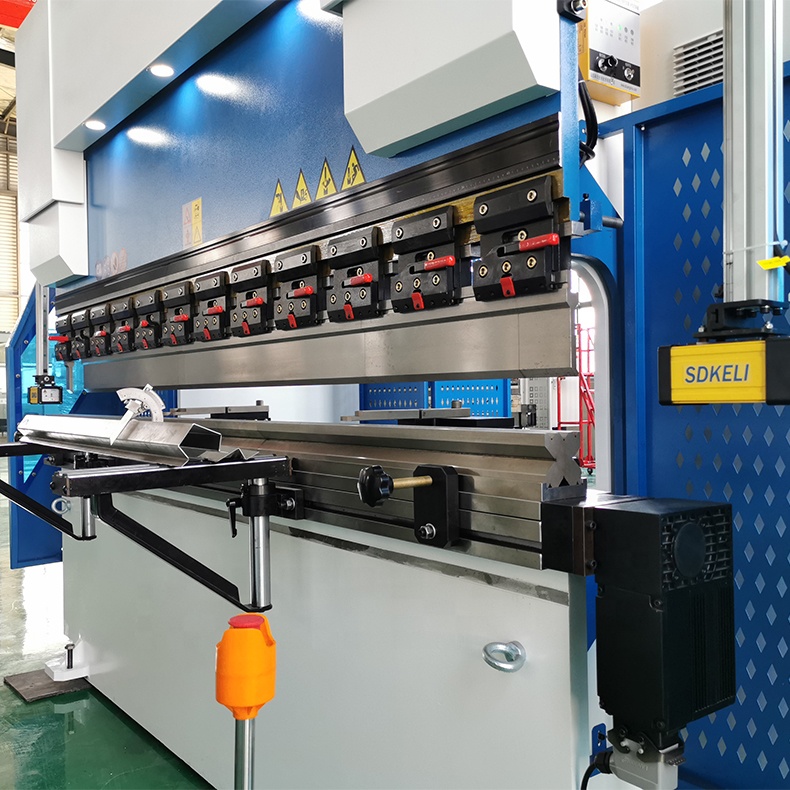

Pressa piegatrice idraulica CNC a 4 assi 160t-4000

Descrizione dei prodotti

Press Brake è una nuova piegatrice CNC lanciata da RAYMAX nel 2020 ed è adatta a produttori con requisiti di alta precisione e prestazioni di costo. La piegatrice CNC a 4 assi è il nostro modello più popolare per volume e un vero cavallo di battaglia, che è costruito con parti di alta qualità e offre una seria affidabilità. La tecnologia di sincronizzazione Y1 e Y2 garantisce elevate velocità di avvicinamento, piega e ritorno. La sua capacità di piegatura della lunghezza e l'intervallo di pressione possono essere personalizzati per soddisfare vari requisiti di produzione.

Prestazioni stabili e durature del corpo macchina

1, la saldatura integrata del telaio della macchina.

2, il telaio della macchina formato dal centro di lavoro tridimensionale CNC in un unico processo, che garantisce il parallelismo e la verticalità di ciascuna superficie di montaggio.

3, laminazione interna di sollecitazione mediante rinvenimento di granigliatura per rimuovere la ruggine e il trattamento antiruggine.

4, granigliatura per rimuovere la ruggine e il trattamento antiruggine.

Progettazione scientifica

1, Movimento sincrono degli assi Y1 e Y2 controllati ciascuno da un cilindro indipendente.

2, Possibilità di aggiungere opzioni e upgrade alla configurazione, in una fase successiva.

Rispettoso dell'ambiente

Bassa rumorosità durante l'attesa e discesa rapida (meno di 25 decibel), pressione e ritorno, poiché la pressione nel sistema idraulico è il controllo ad anello chiuso del servomotore principale. Consumo di energia inferiore del 60% rispetto alla macchina generale utilizzando il servomotore.

Parametri tecnici

Per altri modelli di macchine contattaci, ti risponderemo al più presto!
Modello	Distanza dei poli (mm)	Profondità della gola (mm)	Corsa del cursore (mm)	altezza massima (mm)	Potenza (kw)	Il peso (kg)	Dimensione (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

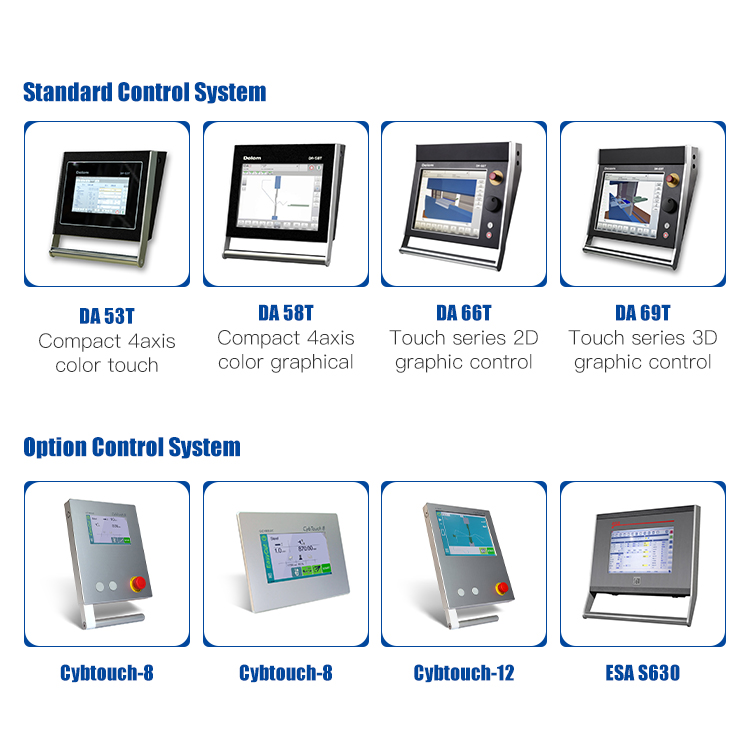

Sistema di controllo

La piegatrice CNC Amuda può essere dotata di vari sistemi di controllo. Il nostro sistema di registro posteriore ad alta efficienza offre ai nostri clienti diverse soluzioni di automazione.

Esposizione della macchina

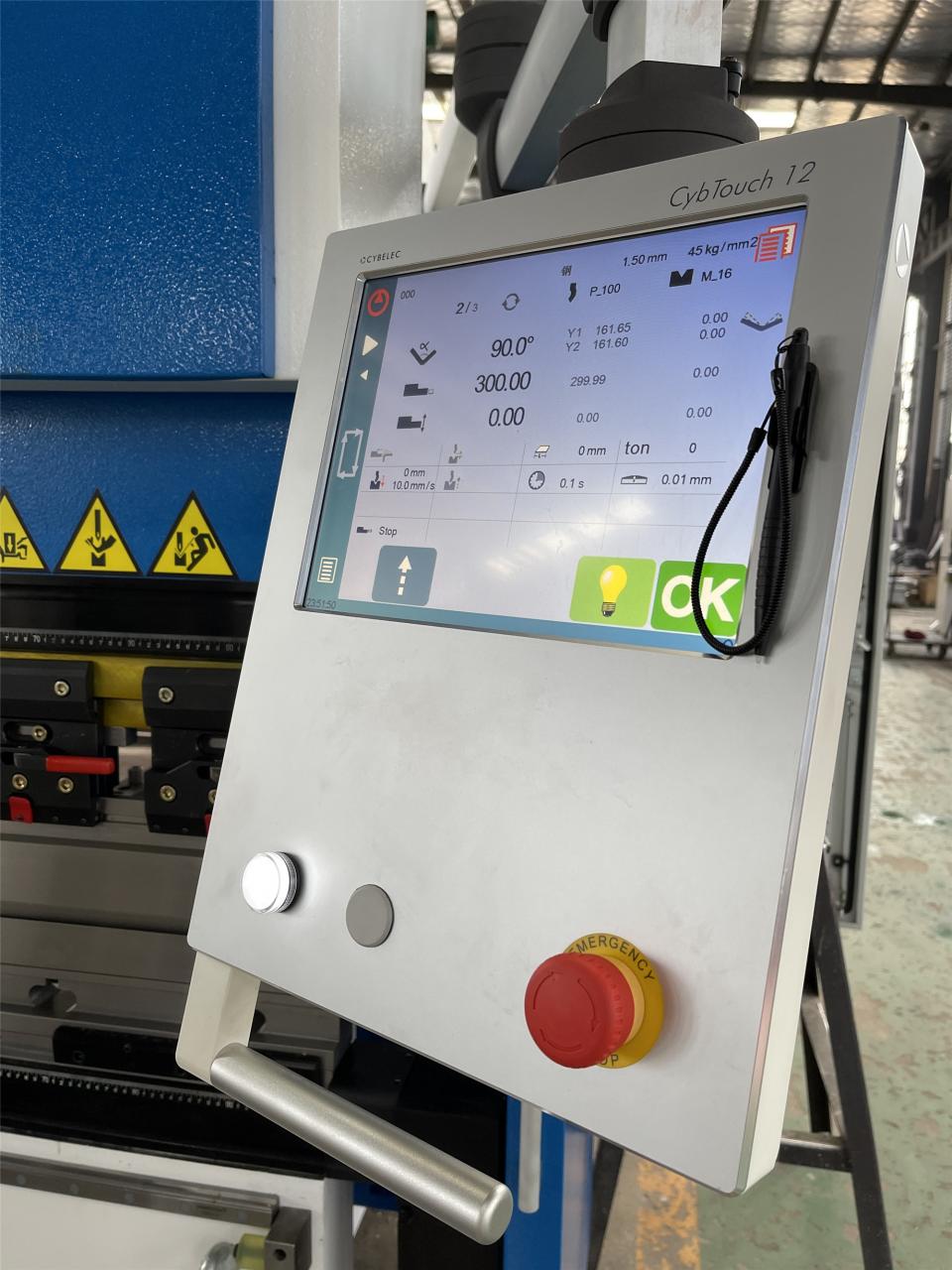

Sistema di controllo Cybtouch-12

1. Controlla 4 assi.

2. Sequenza piega automatica (opzione).

3. Calcolo dell'indennità di piega.

4. Calcolo pressione - coronamento.

5. Utensili modulari per ogni parte o piega.

6. Correzione dell'angolo e del calibro posteriore.

7. Tele-manutenzione tramite connessione wireless con PC o notebook.

8. Porta USB per memory stick per trasferimento/backup dati.

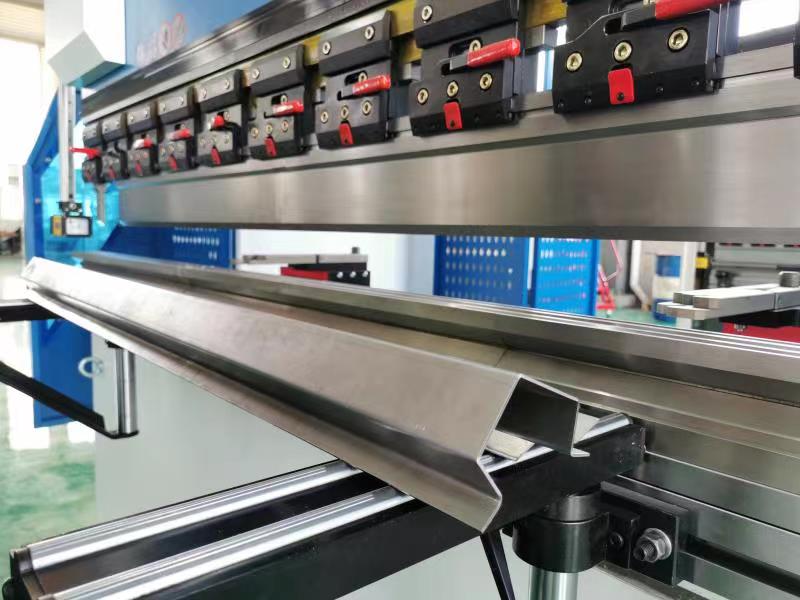

Tavolo da lavoro ad alta efficienza

1, è possibile utilizzare l'intera lunghezza di piegatura poiché non ci sono contorni di interferenza.

2, stampo personalizzato CNC

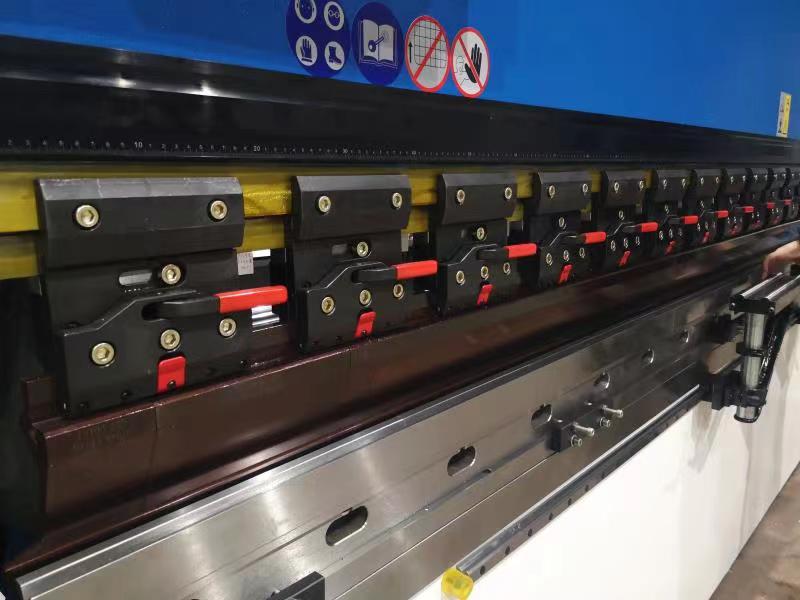

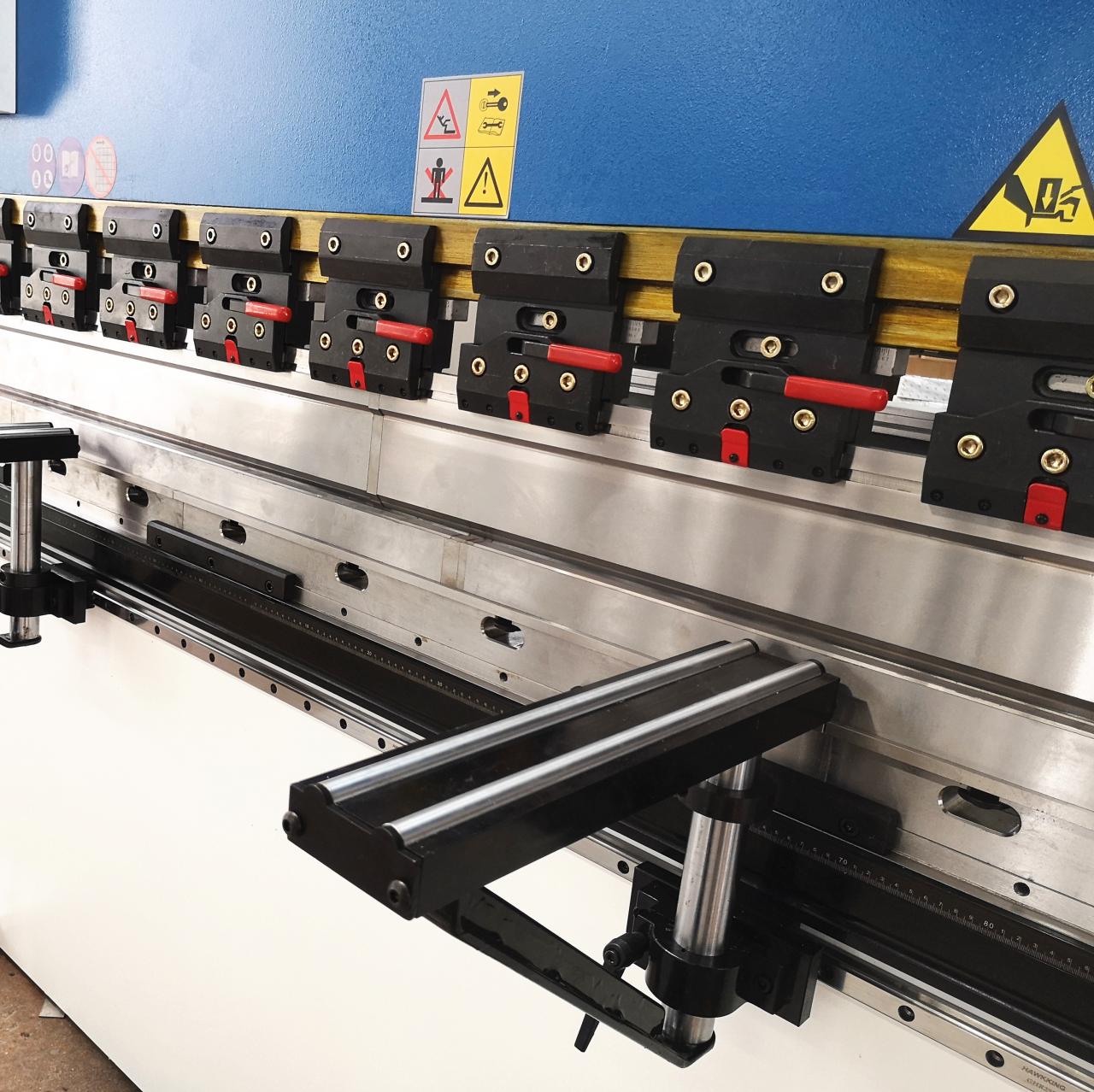

3, Quick clip: cambio utensile veloce grazie al montaggio verticale, per ridurre i tempi di montaggio.

4, Bracci di supporto: le staffe di supporto ergonomiche e l'illuminazione a led dell'area di lavoro servono a massimizzare la facilità d'uso.

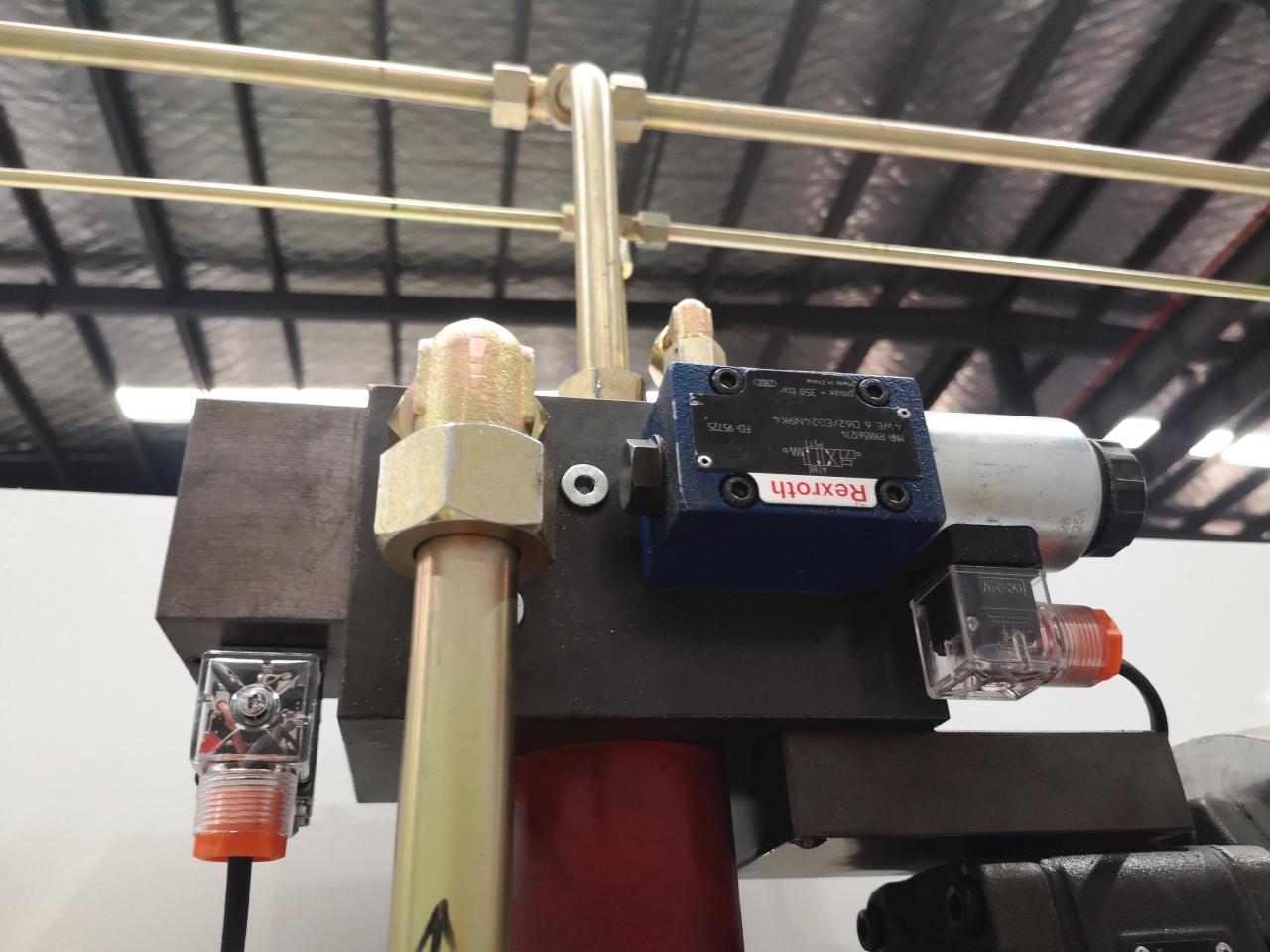

5. Valvola idraulica (Rexroth dalla Germania)

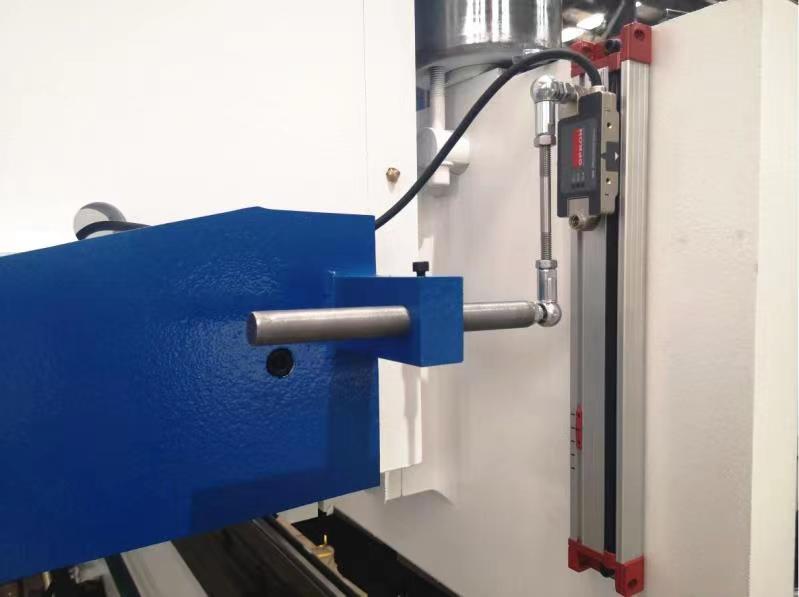

6, Righello GIVI (dall'Italia): corsa di posizionamento precisa

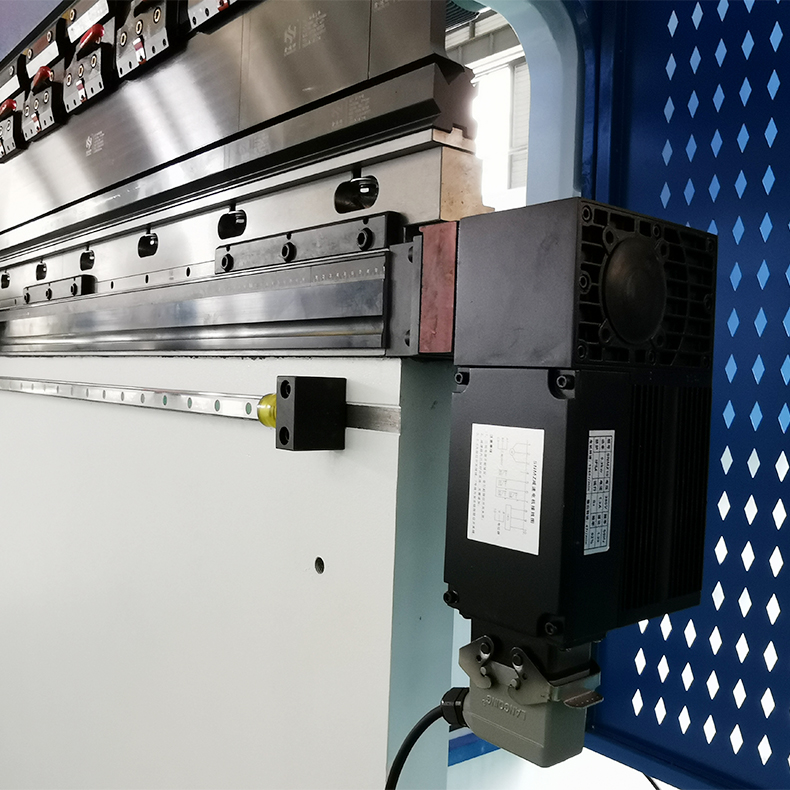

7, sistema di coronamento automatico: per dare un angolo di piegatura più preciso

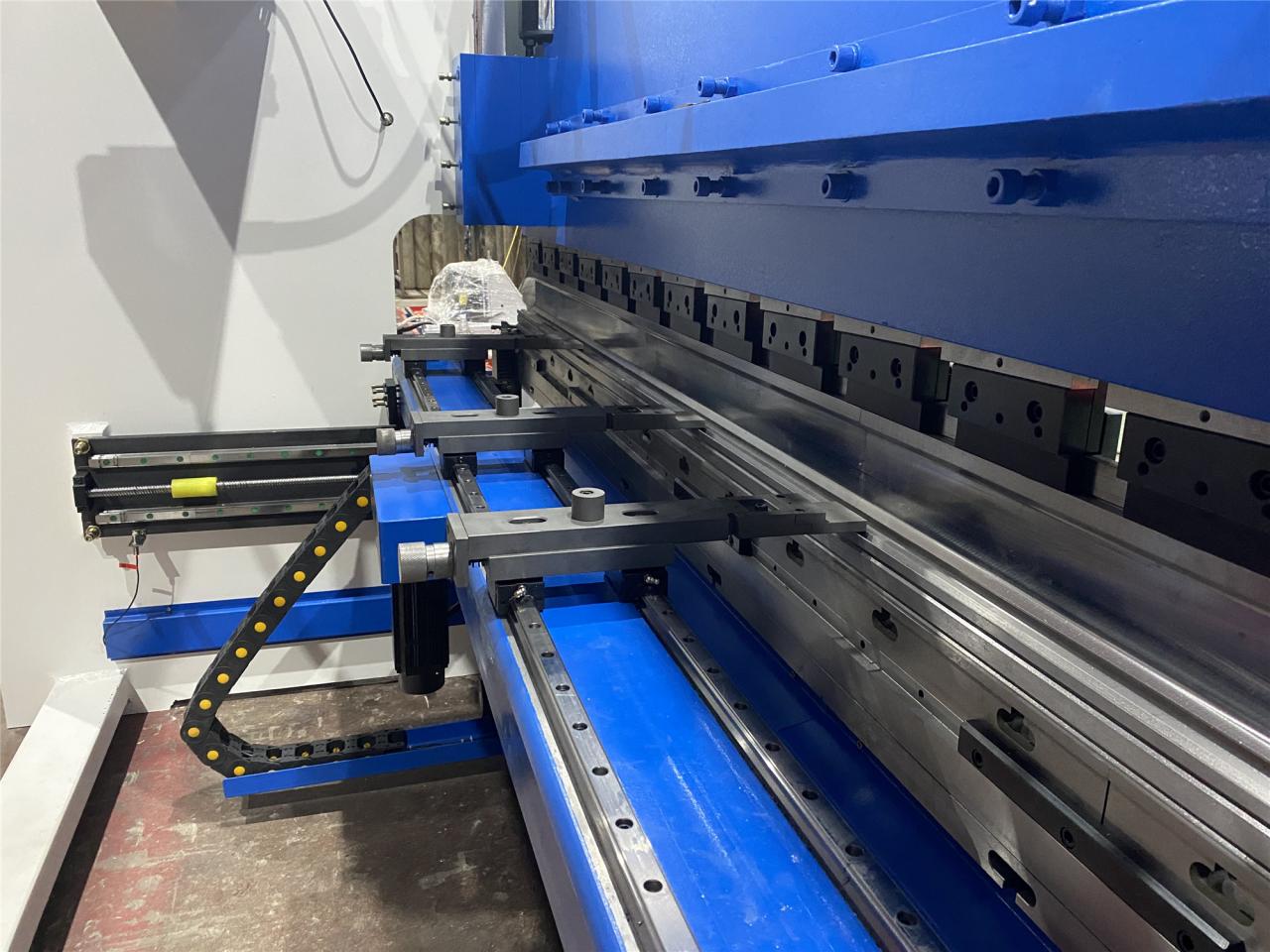

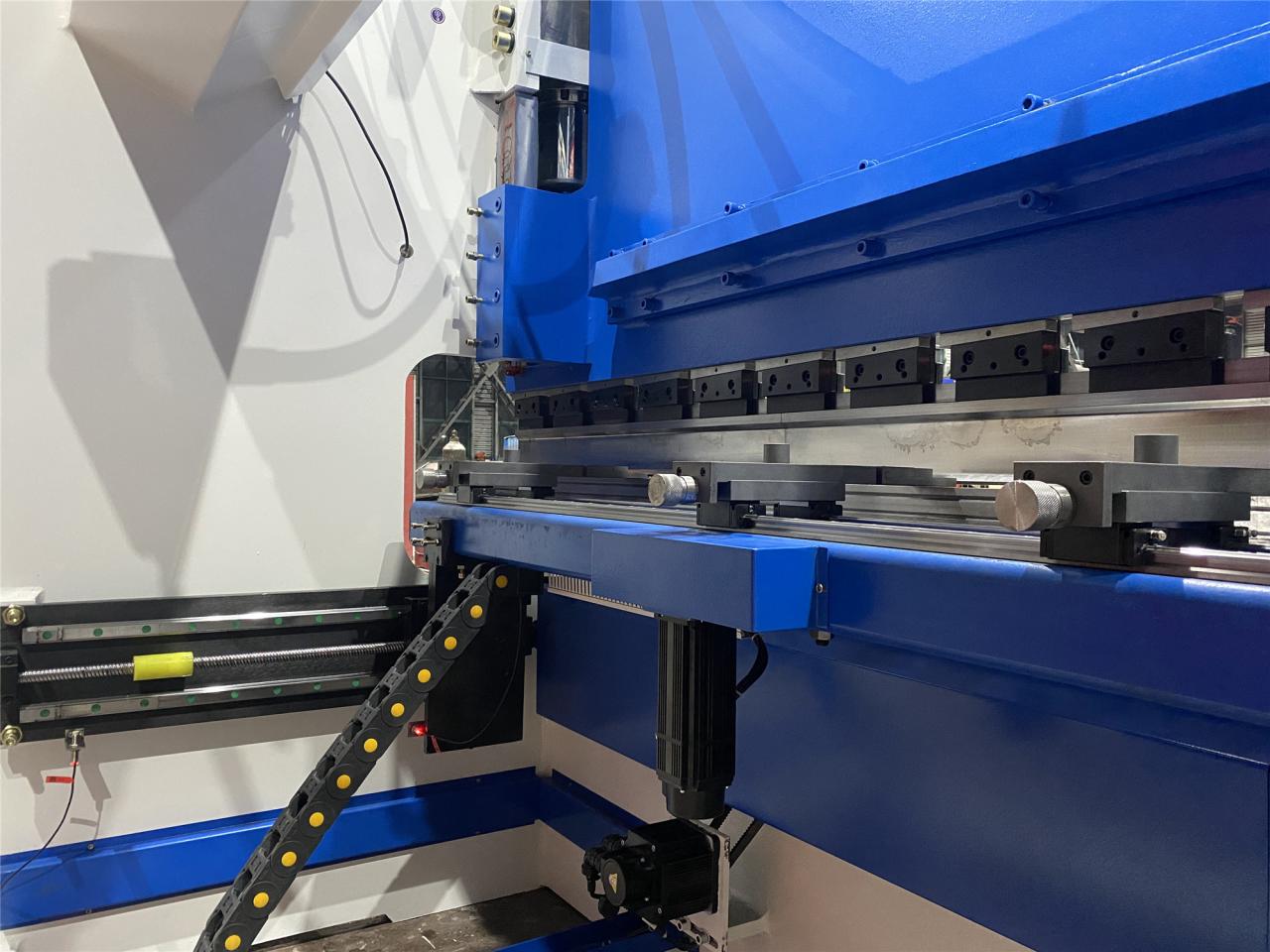

8, Laser sicuro Alto calibro posteriore efficiente e potente

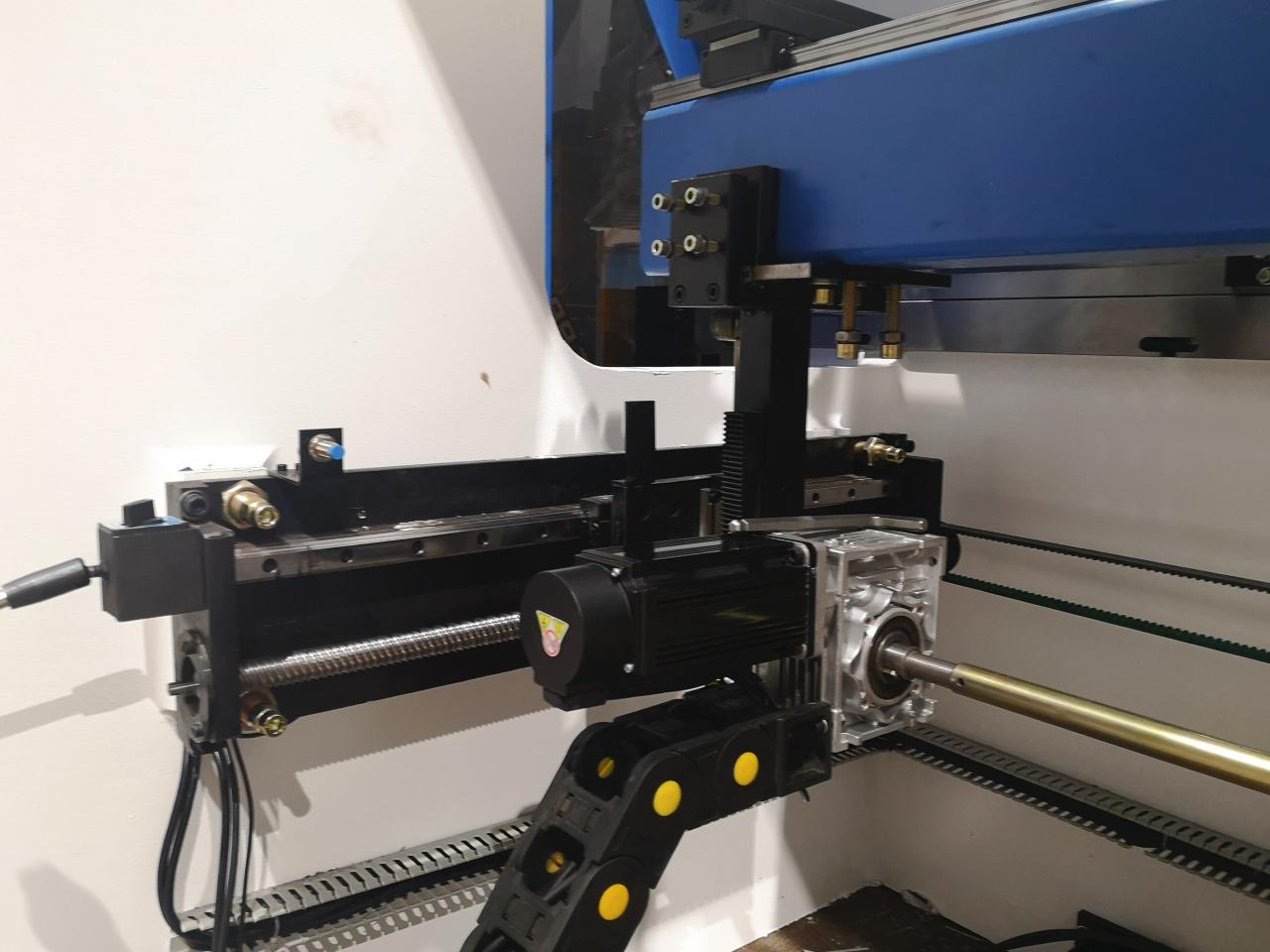

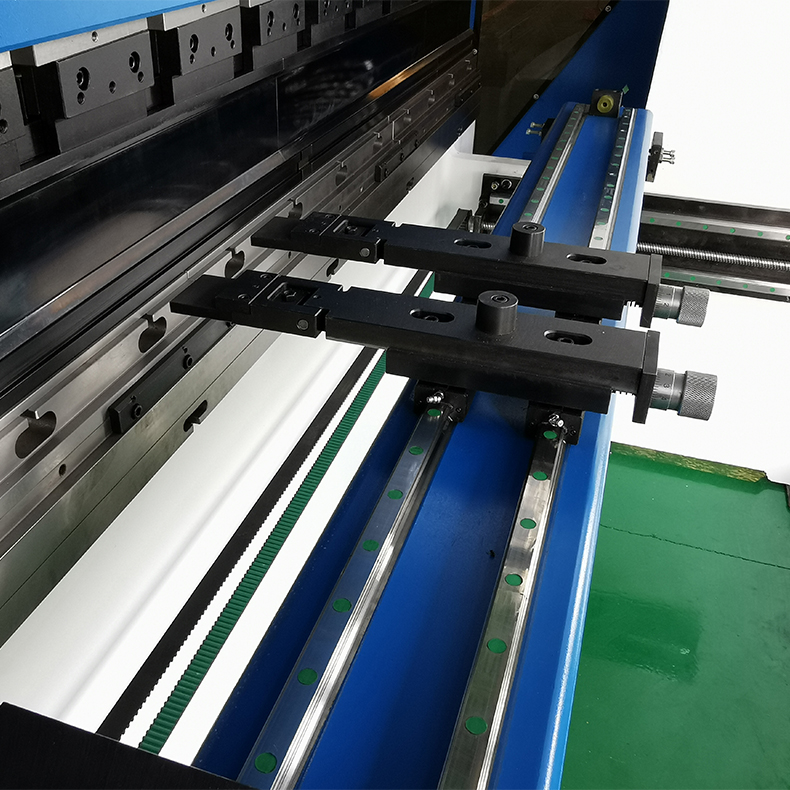

1, Calibro posteriore dell'azionamento del servomotore: sistema di calibro posteriore del servoazionamento per aumentare la velocità e il risparmio energetico.

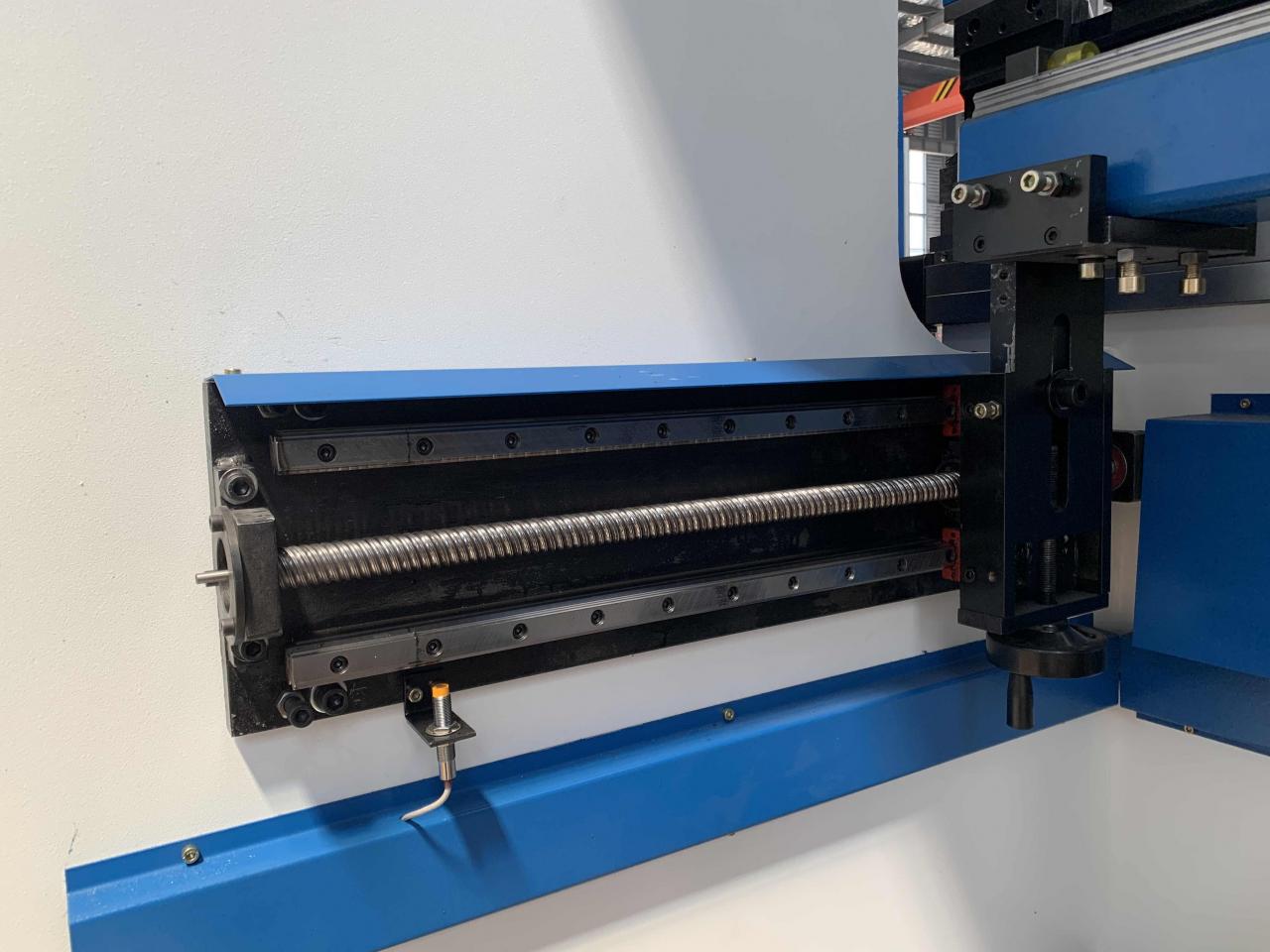

2, La vite a ricircolo di sfere e la guida lineare. I riscontri posteriori dinamici e l'asse ad alta velocità grazie alla vite a ricircolo di sfere e alla guida lineare.

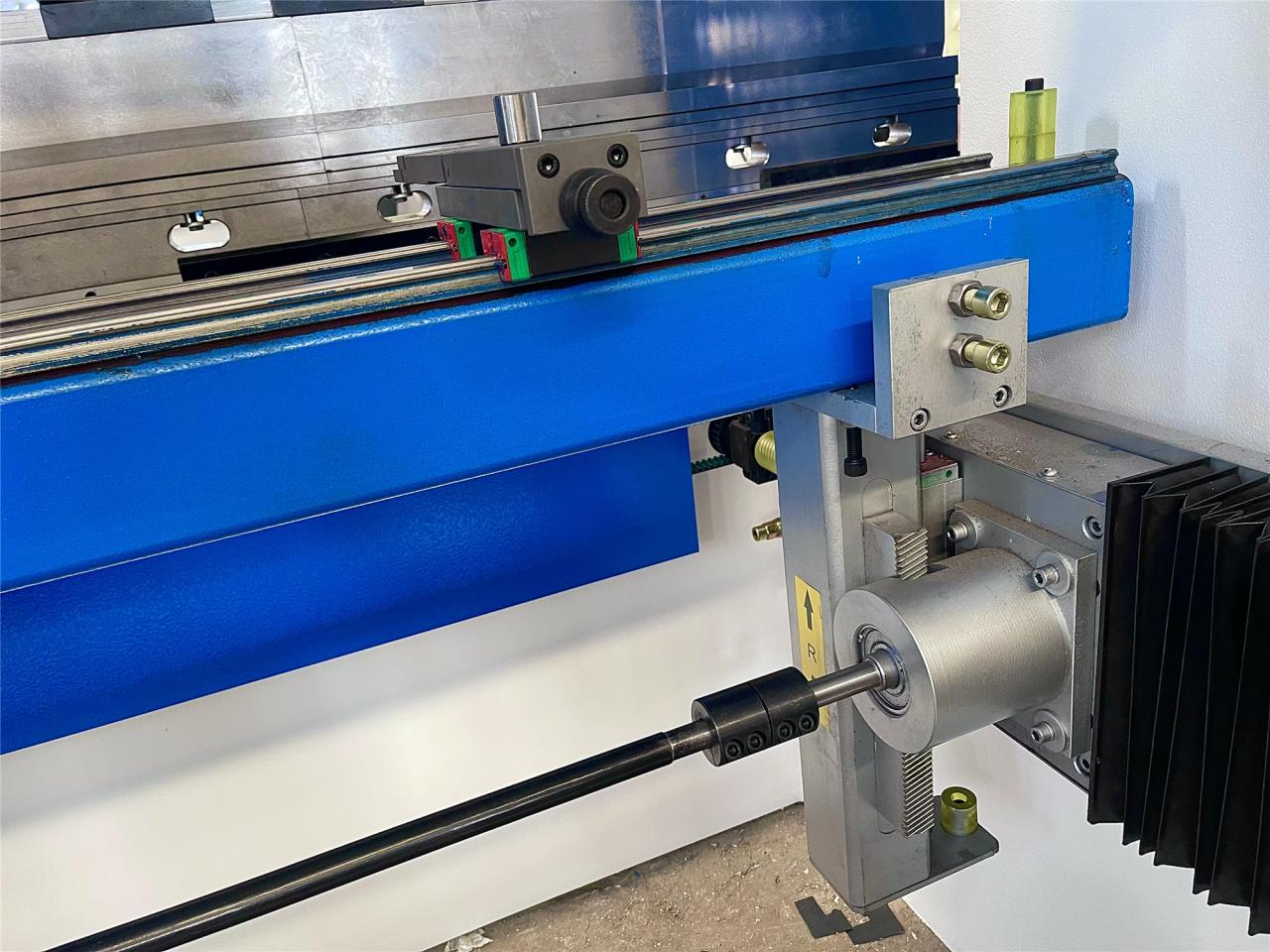

3, doppie guide lineari e trave di supporto integrata per migliorare la precisione del movimento delle dita.



Marchi internazionali approvati

Configurazione principale

Motore principale	Siemens, Germania
Elettricità	Schneider, Francia
Valvola idraulica	Rexroth, Germania
Pompa dell'olio	Soleggiato, Stati Uniti
Anello di tenuta	EMB, Germania
Controllore	DELEM DA66T
Interruttore a pedale	Sanyuan Hong Kong
Cilindro	Jining Taifeng, Shandong
La vite a ricircolo di sfere e la guida lineare	HIWIN, Taiwan
Servoazionamento	DELTA, Taiwan
Righello grattugiato	GIVI, Italia

Sicurezza e affidabilità

Tutti i componenti sono certificati secondo gli standard europei, principalmente da Germania, USA, Olanda, Italia e Svizzera. Tutte le parti strutturali sono calcolate con il metodo degli elementi finiti e viene utilizzato solo acciaio di alta qualità S275 e S355 JR, ovvero J2 (N).

Protezione del banco di lavoro

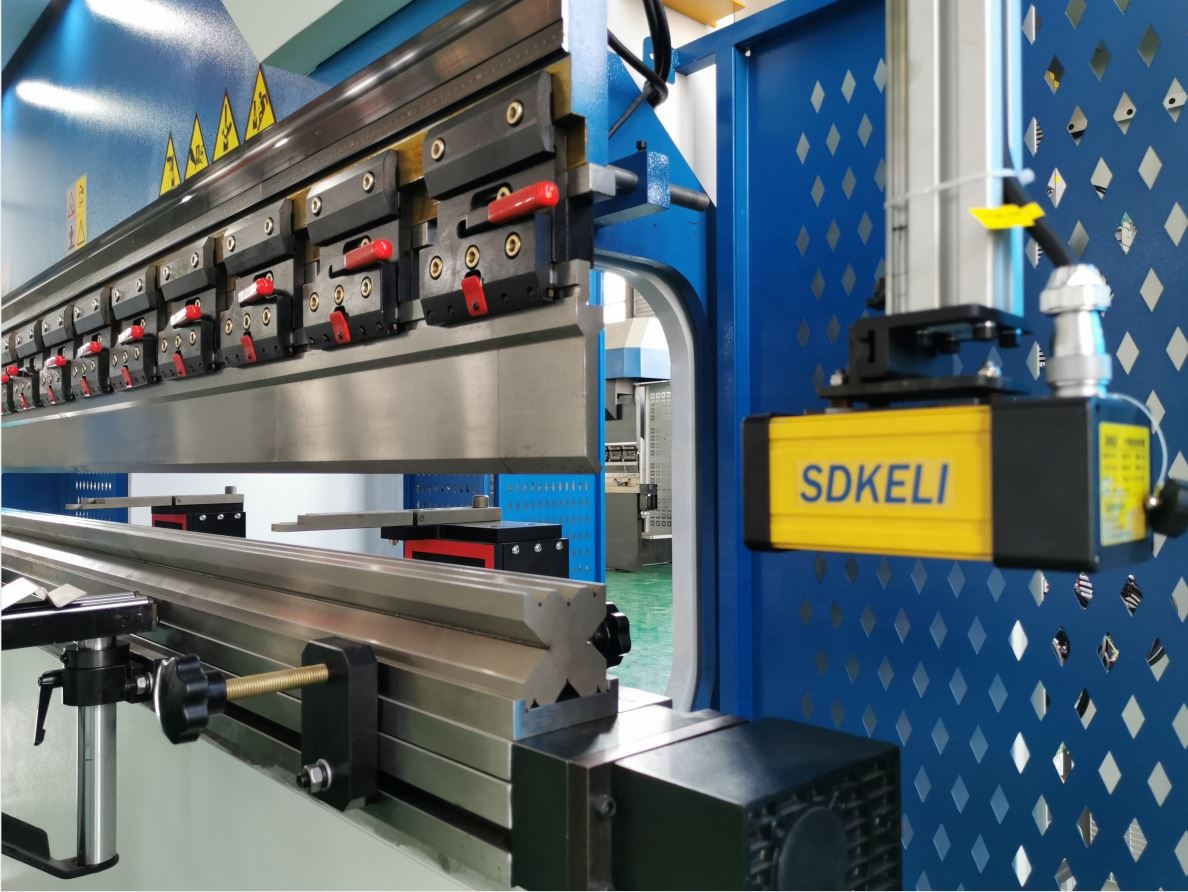

Protezione laser: la lama si ferma quando viene rilevato un ostacolo dal laser.

Dorso meccanico

Barriera fotoelettrica di protezione o Protezione puntiforme o recinzione di sicurezza, per avvisare le persone delle aree di lavoro pericolose.

Fianchi del piano di lavoro

Recinzione di sicurezza per impedire l'ingresso negligente.

Particolari

• Corsa del cursore (mm): 160 mm
• Livello automatico: completamente automatico
• Profondità della gola (mm): 320 mm
• Tipo di macchina: sincronizzata
• Lunghezza del piano di lavoro (mm): 4000
• Larghezza del piano di lavoro (mm): 140 mm
• Dimensioni: 4000x1700x2800mm
• Condizione: Nuovo
• Luogo di origine: Anhui, Cina
• Materiale/metallo lavorato: ottone/rame, acciaio inossidabile, LEGA, acciaio al carbonio, alluminio
• Automazione: automatica
• Servizi Extra: Lavorazione
• Anno: 2022
• Peso (KG): 11000
• Potenza motore (kw): 11 kw
• Punti chiave di vendita: prezzo competitivo
• Garanzia: 2 anni
• Settori applicabili: hotel, negozi di abbigliamento, negozi di materiali da costruzione, officine di riparazione di macchinari, stabilimenti di produzione, fabbriche di alimenti e bevande, fattorie, ristoranti, uso domestico, vendita al dettaglio, negozi di alimentari, tipografie, lavori di costruzione, energia e miniere, negozi di alimentari e bevande , Compagnia pubblicitaria
• Posizione dello showroom: Canada, Russia
• Tipo di marketing: Nuovo prodotto 2022
• Rapporto di prova del macchinario: fornito
• Video ispezione in uscita: Fornito
• Garanzia dei componenti principali: 2 anni
• Componenti principali: cuscinetto, motore, pompa, ingranaggi, PLC, recipiente a pressione, motore
• Sistema di controllo: DELEM CT8
• Modello: 160T-4000
• Componenti elettrici: Schneider dalla Francia
• Colore: Personalizzato
• Utilizzo: piegatura lamiera
• Assi di controllo: 4 1
• Certificazione: CE ISO SONCAP
• Motore principale: Siemens dalla Germania
• Termine d'esecuzione: 30 giorni
• Servizio post-vendita fornito: pezzi di ricambio gratuiti, installazione sul campo, messa in servizio e formazione
