Pressa piegatrice idraulica servoassistita CNC a 5 assi da 125 tonnellate 4100 mm

La pressa piegatrice CNC utilizza lo stampo (stampo generico o speciale) per piegare una lamiera fredda in un pezzo di varie forme geometriche di sezione trasversale. È una macchina per la deformazione della lamiera progettata per la lavorazione della lamiera a freddo. È ampiamente utilizzato nella piegatura della lamiera, come automobili, produzione di aeromobili, industria leggera, cantieristica navale, container, ascensori, veicoli ferroviari e altre industrie.

1. Elevata precisione di piegatura, velocità di lavoro elevata ed efficienza, sicurezza operativa, prestazioni stabili.

2. Un buon telaio antidetonante (costruzione in lamiera d'acciaio saldata), l'intero telaio è stato temprato, riduce le modifiche, utilizza una fresatrice CNC su larga scala, lavora in una volta, assicura alta precisione.

3. Utilizzo di parti di marca internazionale e cnc.

4. Sistema operativo visivo, funzionamento facile, conveniente, multifunzione e pratico.

5. Tutte le parti sono prodotte dal centro di produzione cnc QAWELL, secondo il disegno standard.

6. Elevata forza esecutiva, alto standard e squadra assemblata a macchina altamente professionale.

7. Design di protezione dell'alimentazione, con protezione della barriera fotoelettrica, funzione di spegnimento della porta aperta, maggiore sicurezza durante il funzionamento.

8. Prospettive alla moda, delicate e belle, le macchine hanno un design compatto, uno spazio ridotto, un funzionamento facile.

9. Fornire un programma di piegatura completo per tutti gli utenti di presse piegatrici e cesoie.

10. Piano di lavoro sostituibile e tumulo superiore e inferiore, nessuna saldatura, forgiatura e rettifica di precisione.

11. Ispessimento del cursore e della piastra verticale, per garantire la stabilità della macchina utensile e ridurre l'elasticità.

12. Disposizione razionale del progetto dell'oleodotto, per evitare che la temperatura dell'olio aumenti rapidamente.

13. La somiglianza delle immagini e della macchina di spedizione può raggiungere il 99,5%.

14. Consegna veloce in tempo.

Caratteristiche principali:

1. L'intero telaio della pressa piegatrice adotta la saldatura integrata e tempera per eliminare lo stress interno.

2. Uno speciale sistema di controllo numerico è dotato di telaio principale della piegatrice.

3. La funzione di programmazione a più fasi di lavoro è in grado di ottenere un funzionamento automatico e un posizionamento continuo di procedure a più fasi, nonché una regolazione automatica della precisione per la posizione del fermo posteriore e del blocco di scorrimento.

4. La macchina è dotata della funzione di conteggio delle pieghe, per la visualizzazione in tempo reale della quantità di lavorazione e della memoria di mancanza di alimentazione delle posizioni di stopper e pattino, nonché di procedure e parametri.

5. La vite di comando del cuscinetto a sfere importata e la guida lineare sono utilizzate per il fermo posteriore, per garantire la precisione di posizionamento del fermo posteriore, per una maggiore precisione di lavorazione della macchina.

Parti

Aspetto intero

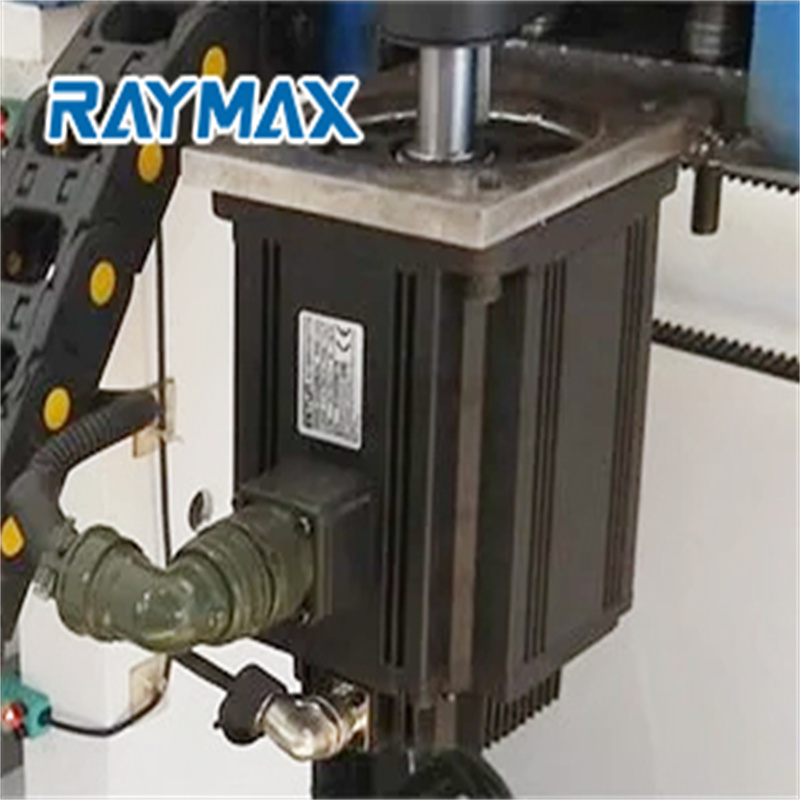

Servomotore principale

Il controllo del motore è controllato da CNC

Controllo CNC Cybelec Touch8p

Blocco valvole idrauliche Bosch Rexroth

Il controllo del motore è controllato da CNC

Il motore principale è un servomotore, che consente di risparmiare carburante ed elettricità. Risparmio energetico del 45% ogni giorno, la macchina funziona velocemente

Macchina con lavorazione dell'intera struttura, per garantire la precisione di lavorazione della macchina; Macchina con trattamento Vsr (Vibration Stress Relief), per garantire che la macchina non cambi forma durante un uso prolungato;

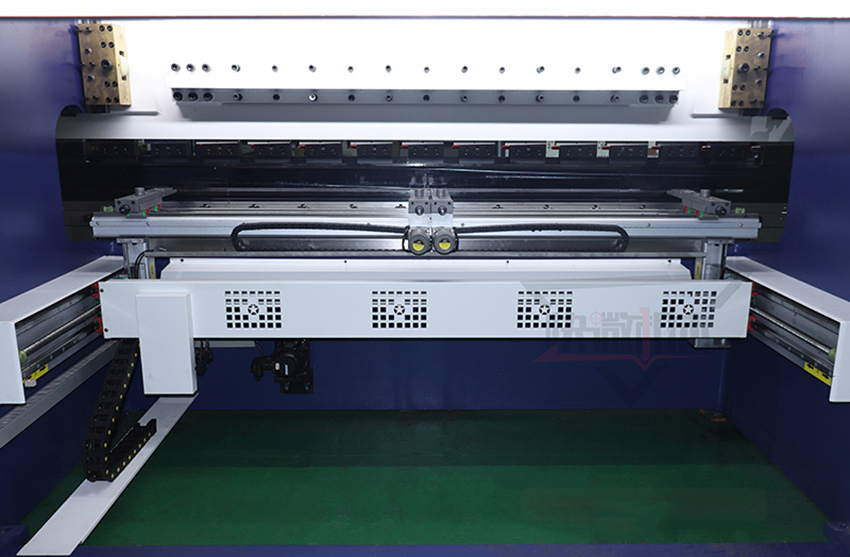

Registro posteriore CNC

Backgauge CNC a 4 assi, inclusa la R; X ; Z1 Z2, può muoversi su e giù; anteriore e posteriore, sinistra e destra, la regolazione fine con elevata precisione fino a ± 0,02 mm. Calibro posteriore: per rendere la precisione di piegatura molto migliore in questo modo. Funzione di posizionamento della lamiera, per controllare bene la posizione della lamiera di lavorazione. Parte molto importante nella piegatrice.

1. La vite di comando del cuscinetto a sfere importata e la guida lineare sono utilizzate per il fermo posteriore, per garantire la precisione di posizionamento del fermo posteriore, per una maggiore precisione di lavorazione della macchina.

2. Il registro posteriore CNC a 4 assi, incluso il R; X ; Z1 Z2, può muoversi su e giù; anteriore e posteriore, sinistra e destra, la regolazione fine con elevata precisione fino a ± 0,02 mm

3. Sistema di registro posteriore, posizionamento rapido e preciso, adotta la saldatura della struttura in acciaio, l'elevata rigidità, l'azionamento del servomotore, la vite a ricircolo di sfere e la guida lineare per garantire un funzionamento ad alta precisione. Le viti di posizionamento di montaggio a quattro angoli possono essere regolate rapidamente.

Sistema di registro posteriore, posizionamento rapido e preciso

Le presse piegatrici cnc sono fornite sono dotate di registro posteriore costituito da una solida struttura in modo da garantire la migliore ripetitività e alta precisione nel posizionamento degli assi. Adotta la saldatura della struttura in acciaio, l'elevata rigidità, l'azionamento del servomotore, la vite a ricircolo di sfere e la guida lineare per garantire operazione di alta precisione. Le viti di posizionamento di montaggio a quattro angoli possono essere regolate rapidamente.

FAQ

Q: Come ottenere un preventivo accurato da noi?

A: Forniscici i dettagli del materiale, dello spessore massimo e della larghezza massima.

Q: puoi fare il servizio OEM?

R: Sì, possiamo. il tuo design è accettato, il tuo logo può essere utilizzato sulla macchina.

D: Qual è il costo di spedizione dalla Cina al tuo paese?

A: Possiamo inviare la macchina al tuo porto o indirizzo di porta via mare o aereo. si prega gentilmente di comunicarci il porto o l'indirizzo più vicino con il codice postale. abbiamo un agente di spedizione affidabile per assicurare la consegna sicura, conveniente e puntuale.

D: Accetti il pagamento LC?

A: Sì, normalmente il nostro pagamento è del 50% 50% T/T, anche il pagamento LC è accettabile

D: Come utilizzare questa macchina?

A: Linea video della nostra fabbrica o ti inviamo direttamente il video.

D: E il servizio di messa in servizio?

A: Possiamo offrire un servizio di messa in servizio, l'acquirente deve permettersi i biglietti aerei.

D: Offrite insegnamento e formazione?

A: Formazione presso lo stabilimento del fornitore

Nostro servizio

1. Servizi di installazione

I Servizi di Installazione sono disponibili con tutte le Nostre macchine. Spediamo il tecnico alla fabbrica del cliente per l'installazione e il prefunzionamento delle macchine. (I clienti devono solo pagare il biglietto aereo e l'hotel)

2. Servizio di formazione

Il nostro tecnico è a disposizione della vostra fabbrica e offre formazione su come utilizzare le nostre macchine. Inoltre, puoi inviare il tuo tecnico alla nostra azienda per imparare a far funzionare le macchine.

3. Garanzia di qualità

Garantiamo la qualità della macchina (es. velocità di elaborazione e prestazioni di lavoro sono le stesse dei dati di fabbricazione dei campioni). Firmiamo l'accordo con dati tecnici dettagliati. La garanzia della macchina è di 5 anni.

Particolari

• Corsa del cursore (mm): 200 mm
• Livello automatico: completamente automatico
• Profondità della gola (mm): 400 mm
• Tipo di macchina: sincronizzata
• Lunghezza del piano di lavoro (mm): 4000
• Larghezza del piano di lavoro (mm): 200 mm
• Dimensione: 4400*1800*2800mm
• Condizione: Nuovo
• Luogo di origine: Anhui, Cina
• Materiale / metallo lavorato: acciaio inossidabile, acciaio al carbonio, alluminio
• Automazione: automatica
• Servizi extra: Formatura finale
• Anno: 2021
• Peso (KG): 8700
• Potenza motore (kw): 9 kw
• Punti chiave di vendita: alta precisione
• Garanzia: 1 anno
• Settori applicabili: impianti di produzione, vendita al dettaglio, lavori di costruzione
• Posizione dello showroom: Russia, Kazakistan, COREA DEL SUD
• Tipo di marketing: Nuovo prodotto 2020
• Rapporto di prova del macchinario: fornito
• Video ispezione in uscita: Fornito
• Garanzia dei componenti principali: 1 anno
• Componenti principali: cuscinetto, motore, pompa, ingranaggi, PLC
• NOME: piegatrice idraulica CNC da 130 tonnellate di lunghezza 4,1 metri
• Asse di corsa: 5 assi
• ASSE X Corsa: 500 mm
• ASSE Y Corsa: 200 mm
• Lunghezza piano di lavoro: 4100 mm
• larghezza piano di lavoro: 200 mm
• motore: 9KW
• peso: 10300 kg
• velocità di discesa veloce: 350 mm/s
• velocità di avanzamento: 150 mm/s
• Certificazione: ISO 9001:2000
• Servizio post-vendita fornito: supporto tecnico video
• Servizio post-garanzia: supporto tecnico video
• Posizione del servizio locale: Russia, Kazakistan, COREA DEL SUD","attrValueId":3869247}
